Инструкция по эксплуатации Страница: 2

Elsotherm AL 350x90 (ВВ) [2/2] Параметры магистралей отопления вашего дома

Содержание

Похожие устройства

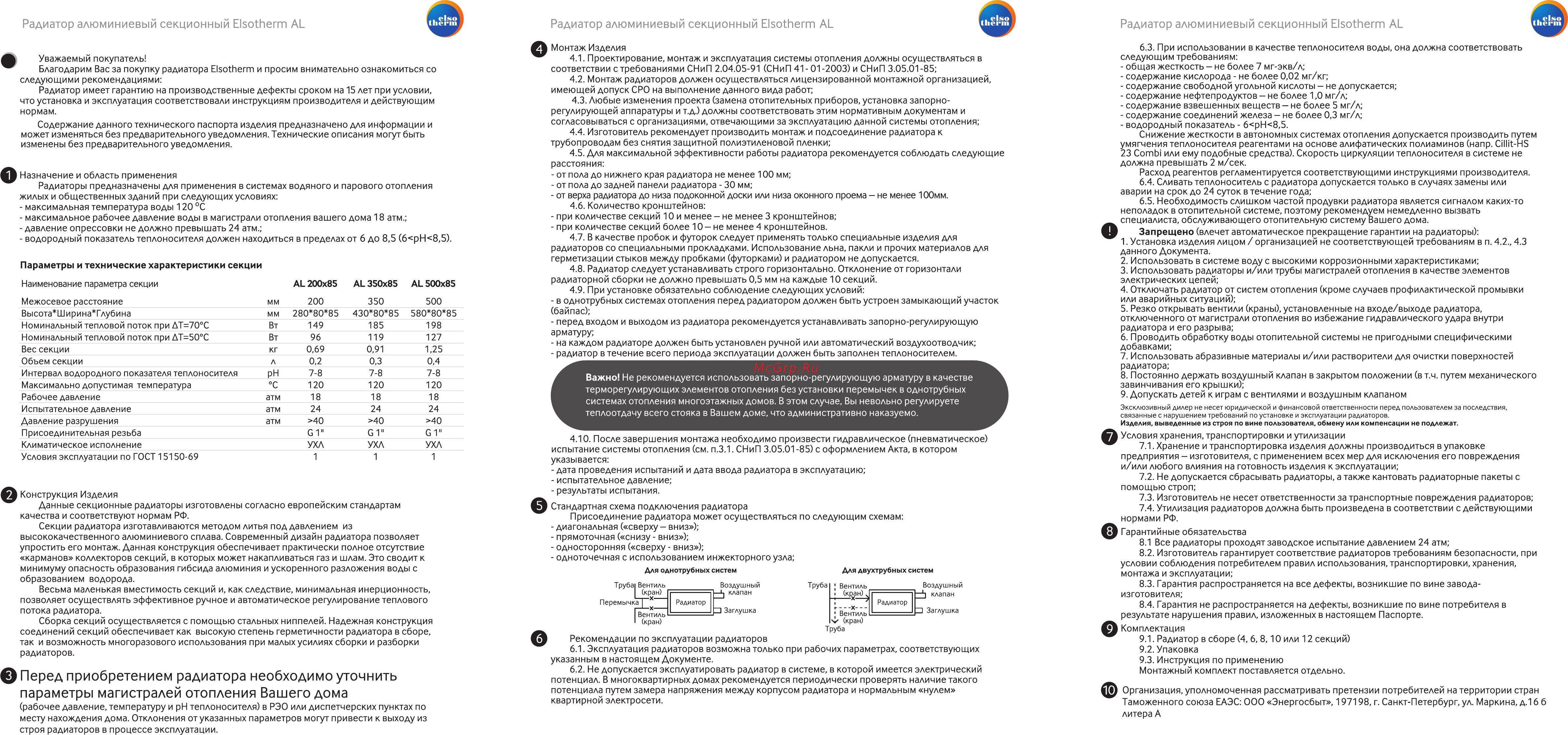

elso therm Радиатор алюминиевый секционный Elsotherm AL Уважаемый покупатель Благодарим Вас за покупку радиатора Нэйбегт и просим внимательно ознакомиться со следующими рекомендациями Радиатор имеет гарантию на производственные дефекты сроком на 15 лет при условии что установка и эксплуатация соответствовали инструкциям производителя и действующим нормам Содержание данного технического паспорта изделия предназначено для информации и может изменяться без предварительного уведомления Технические описания могут быть изменены без предварительного уведомления Назначение и область применения Радиаторы предназначены для применения в системах водяного и парового отопления жилых и общественных зданий при следующих условиях максимальная температура воды 120 С максимальное рабочее давление воды в магистрали отопления вашего дома 18 атм давление опрессовки не должно превышать 24 атм водородный показатель теплоносителя должен находиться в пределах от 6 до 8 5 6 рН 8 5 Параметры и технические характеристики секции Наименование параметра секции Межосевое расстояние Высота Ширина Глубина Номинальный тепловой поток при ДТ 70 С Номинальный тепловой поток при ДТ 50 С Вес секции Объем секции Интервал водородного показателя теплоносителя Максимально допустимая температура Рабочее давление Испытательное давление Давление разрушения Присоединительная резьба Климатическое исполнение Условия эксплуатации по ГОСТ 15150 69 мм мм Вт Вт кг л pH C атм атм атм AL 200x85 AL 350x85 AL 500x85 200 280 80 85 149 96 0 69 0 2 7 8 120 18 24 40 G 1 УХА 1 350 430 80 85 185 119 0 91 0 3 7 8 120 18 24 40 G 1 УХА 1 500 580 80 85 198 127 1 25 0 4 7 8 120 18 24 40 G 1 УХА 1 Конструкция Изделия Данные секционные радиаторы изготовлены согласно европейским стандартам качества и соответствуют нормам РФ Секции радиатора изготавливаются методом литья под давлением из высококачественного алюминиевого сплава Современный дизайн радиатора позволяет упростить его монтаж Данная конструкция обеспечивает практически полное отсутствие карманов коллекторов секций в которых может накапливаться газ и шлам Это сводит к минимуму опасность образования гибсида алюминия и ускоренного разложения воды с образованием водорода Весьма маленькая вместимость секций и как следствие минимальная инерционность позволяет осуществлять эффективное ручное и автоматическое регулирование теплового потока радиатора Сборка секций осуществляется с помощью стальных ниппелей Надежная конструкция соединений секций обеспечивает как высокую степень герметичности радиатора в сборе так и возможность многоразового использования при малых усилиях сборки и разборки радиаторов ф Перед приобретением радиатора необходимо уточнить параметры магистралей отопления Вашего дома рабочее давление температуру и pH теплоносителя в РЭО или диспетчерских пунктах по месту нахождения дома Отклонения от указанных параметров могут привести к выходу из строя радиаторов в процессе эксплуатации F elso therm Радиатор алюминиевый секционный Elsotherm AL Монтаж Изделия 4 1 Проектирование монтаж и эксплуатация системы отопления должны осуществляться в соответствии с требованиями СНиП 2 04 05 91 СНиП 41 01 2003 и СНиП 3 05 01 85 4 2 Монтаж радиаторов должен осуществляться лицензированной монтажной организацией имеющей допуск СРО на выполнение данного вида работ 4 3 Любые изменения проекта замена отопительных приборов установка запорнорегулирующей аппаратуры и т д должны соответствовать этим нормативным документам и согласовываться с организациями отвечающими за эксплуатацию данной системы отопления 4 4 Изготовитель рекомендует производить монтаж и подсоединение радиатора к трубопроводам без снятия защитной полиэтиленовой пленки 4 5 Для максимальной эффективности работы радиатора рекомендуется соблюдать следующие расстояния от пола до нижнего края радиатора не менее 100 мм от пола до задней панели радиатора 30 мм от верха радиатора до низа подоконной доски или низа оконного проема не менее 100мм 4 6 Количество кронштейнов при количестве секций 10 и менее не менее 3 кронштейнов при количестве секций более 10 не менее 4 кронштейнов 4 7 В качестве пробок и футорок следует применять только специальные изделия для радиаторов со специальными прокладками Использование льна пакли и прочих материалов для герметизации стыков между пробками футорками и радиатором не допускается 4 8 Радиатор следует уста на вливать строго горизонтально Отклонение от горизонтали радиаторной сборки не должно превышать 0 5 мм на каждые 10 секций 4 9 При установке обязательно соблюдение следующих условий в однотрубных системах отопления перед радиатором должен быть устроен замыкающий участок байпас перед входом и выходом из радиатора рекомендуется устанавливать запорно регулирующую арматуру на каждом радиаторе должен быть установлен ручной или автоматический воздухоотводчик радиатор в течение всего периода эксплуатации должен быть заполнен теплоносителем Важно Не рекомендуется использовать запорно регулирующую арматуру в качестве терморегулирующих элементов отопления без установки перемычек в однотрубных системах отопления многоэтажных домов В этом случае Вы невольно регулируете теплоотдачу всего стояка в Вашем доме что административно наказуемо 4 10 После завершения монтажа необходимо произвести гидравлическое пневматическое испытание системы отопления см п 3 1 СНиП 3 05 01 85 с оформлением Акта в котором указывается дата проведения испытаний и дата ввода радиатора в эксплуатацию испытательное давление результаты испытания Стандартная схема подключения радиатора Присоединение радиатора может осуществляться по следующим схемам диагональная сверху вниз прямоточная снизу вниз односторонняя сверху вниз одноточечная с использованием инжекторного узла Для однотрубных систем Труба Вентиль кран п Радиатор Перемычка Г X Вентиль I кран Воздушный Ц клапан Для двухтрубных систем Труба Вентиль кран Воздушный 5 клапан Радиатор Заглушка 1 Вентиль xz кран Труба О Заглушка Рекомендации по эксплуатации радиаторов 6 1 Эксплуатация радиаторов возможна только при рабочих параметрах соответствующих указанным в настоящем Документе 6 2 Не допускается эксплуатировать радиатор в системе в которой имеется электрический потенциал В многоквартирных домах рекомендуется периодически проверять наличие такого потенциала путем замера напряжения между корпусом радиатора и нормальным нулем квартирной электросети Радиатор алюминиевый секционный Elsotherm AL 6 3 При использовании в качестве теплоносителя воды она должна соответствовать следующим требованиям общая жесткость не более 7 мг экв л содержание кислорода не более 0 02 мг кг содержание свободной угольной кислоты не допускается содержание нефтепродуктов не более 1 0 мг л содержание взвешенных веществ не более 5 мг л содержание соединений железа не более 0 3 мг л водородный показатель 6 рН 8 5 Снижение жесткости в автономных системах отопления допускается производить путем умягчения теплоносителя реагентами на основе алифатических полиаминов напр Cillit HS 23 Combi или ему подобные средства Скорость циркуляции теплоносителя в системе не должна превышать 2 м сек Расход реагентов регламентируется соответствующими инструкциями производителя 6 4 Сливать теплоноситель с радиатора допускается только в случаях замены или аварии на срок до 24 суток в течение года 6 5 Необходимость слишком частой продувки радиатора является сигналом каких то неполадок в отопительной системе поэтому рекомендуем немедленно вызвать _ специалиста обслуживающего отопительную систему Вашего дома Запрещено влечет автоматическое прекращение гарантии на радиаторы 1 Установка изделия лицом организацией не соответствующей требованиям в п 4 2 4 3 данного Документа 2 Использовать в системе воду с высокими коррозионными характеристиками 3 Использовать радиаторы и или трубы магистралей отопления в качестве элементов электрических цепей 4 Отключать радиатор от систем отопления кроме случаев профилактической промывки или аварийных ситуаций 5 Резко открывать вентили краны установленные на входе выходе радиатора отключенного от магистрали отопления во избежание гидравлического удара внутри радиатора и его разрыва 6 Проводить обработку воды отопительной системы не пригодными специфическими добавками 7 Использовать абразивные материалы и или растворители для очистки поверхностей радиатора 8 Постоянно держать воздушный клапан в закрытом положении в т ч путем механического завинчивания его крышки 9 Допускать детей к играм с вентилями и воздушным клапаном Эксклюзивный дилер не несет юридической и финансовой ответственности перед пользователем за последствия связанные с нарушением требований по установке и эксплуатации радиаторов Изделия выведенные из строя по вине пользователя обмену или компенсации не подлежат ДД Условия хранения транспортировки и утилизации 7 1 Хранение и транспортировка изделия должны производиться в упаковке предприятия изготовителя с применением всех мер для исключения его повреждения и или любого влияния на готовность изделия к эксплуатации 7 2 Не допускается сбрасывать радиаторы а также кантовать радиаторные пакеты с помощью строп 7 3 Изготовитель не несет ответственности за транспортные повреждения радиаторов 7 4 Утилизация радиаторов должна быть произведена в соответствии с действующими нормами РФ Гарантийные обязательства 8 1 Все радиаторы проходят заводское испытание давлением 24 атм 8 2 Изготовитель гарантирует соответствие радиаторов требованиям безопасности при условии соблюдения потребителем правил использования транспортировки хранения монтажа и эксплуатации 8 3 Гарантия распространяется на все дефекты возникшие по вине заводаизготовителя 8 4 Гарантия не распространяется на дефекты возникшие по вине потребителя в результате нарушения правил изложенных в настоящем Паспорте Уд Комплектация 9 1 Радиатор в сборе 4 6 8 10 или 12 секций 9 2 Упаковка 9 3 Инструкция по применению Монтажный комплект поставляется отдельно ф Организация уполномоченная рассматривать претензии потребителей на территории стран Таможенного союза ЕАЭС ООО Энергосбыт 197198 г Санкт Петербург ул Маркина д 16 б литера А elso therm
