Elsotherm EVT 60-10 [3/8] Page 3

Содержание

• Page 1 1
• Page 2 2
• Вибрационный погружной насос 2
• Е1801ьегт еут 2
• Меры безопасности 2
• Основные сведения 2
• Схема установки 2
• Page 3 3
• Внимание 3
• Установка и монтаж 3
• Page 4 4
• Вибрационный погружной насос 4
• Внимание 4
• Возможные неисправности 4
• Е1801ьегт еут 4
• Неисправности 4
• Неисправность вероятная причина 4
• Порядок работы 4
• Page 5 5
• Технические характеристики 5
• Техническое обслуживание 5
• Хранение 5
• Page 6 6
• Вибрационный погружной насос 6
• Е1801ьегт еут 6
• Условия гарантийного обслуживания 6
• Page 7 7
• Гарантийный талон 7
• Отметка о продаже 7
• Page 8 8
• Е1801ьегт еут 8

Похожие устройства

• Elsotherm EVT 60-10 Технические характеристики
• Elsotherm EVT 60-16 Инструкция по эксплуатации
• Elsotherm EVT 60-16 Технические характеристики
• Elsotherm EVT 60-25 Инструкция по эксплуатации
• Elsotherm EVT 60-25 Технические характеристики
• Elsotherm EVT 60-40 Инструкция по эксплуатации
• Elsotherm EVT 60-40 Технические характеристики
• OSO W 30 1,95 кВт Инструкция по эксплуатации
• OSO W 50 1,95 кВт Инструкция по эксплуатации
• OSO W 80 1,95 кВт Инструкция по эксплуатации
• OSO W 100 1,95 кВт Инструкция по эксплуатации
• OSO 15R 150 2 кВт Инструкция по эксплуатации
• OSO RW 30 2 кВт Инструкция по эксплуатации
• OSO RW 50 2 кВт Инструкция по эксплуатации
• OSO RW 80 2 кВт Инструкция по эксплуатации
• Lenovo thinkcentre s710, 57-319727 Инструкция по эксплуатации
• OSO RW 100 2 кВт Инструкция по эксплуатации
• Lenovo ideapad yoga 2 pro, 59-422763 Инструкция по эксплуатации
• Lenovo ideapad yoga 2 13, 59-422683 Инструкция по эксплуатации
• Lenovo ideacentre c260, 57-325621 Инструкция по эксплуатации

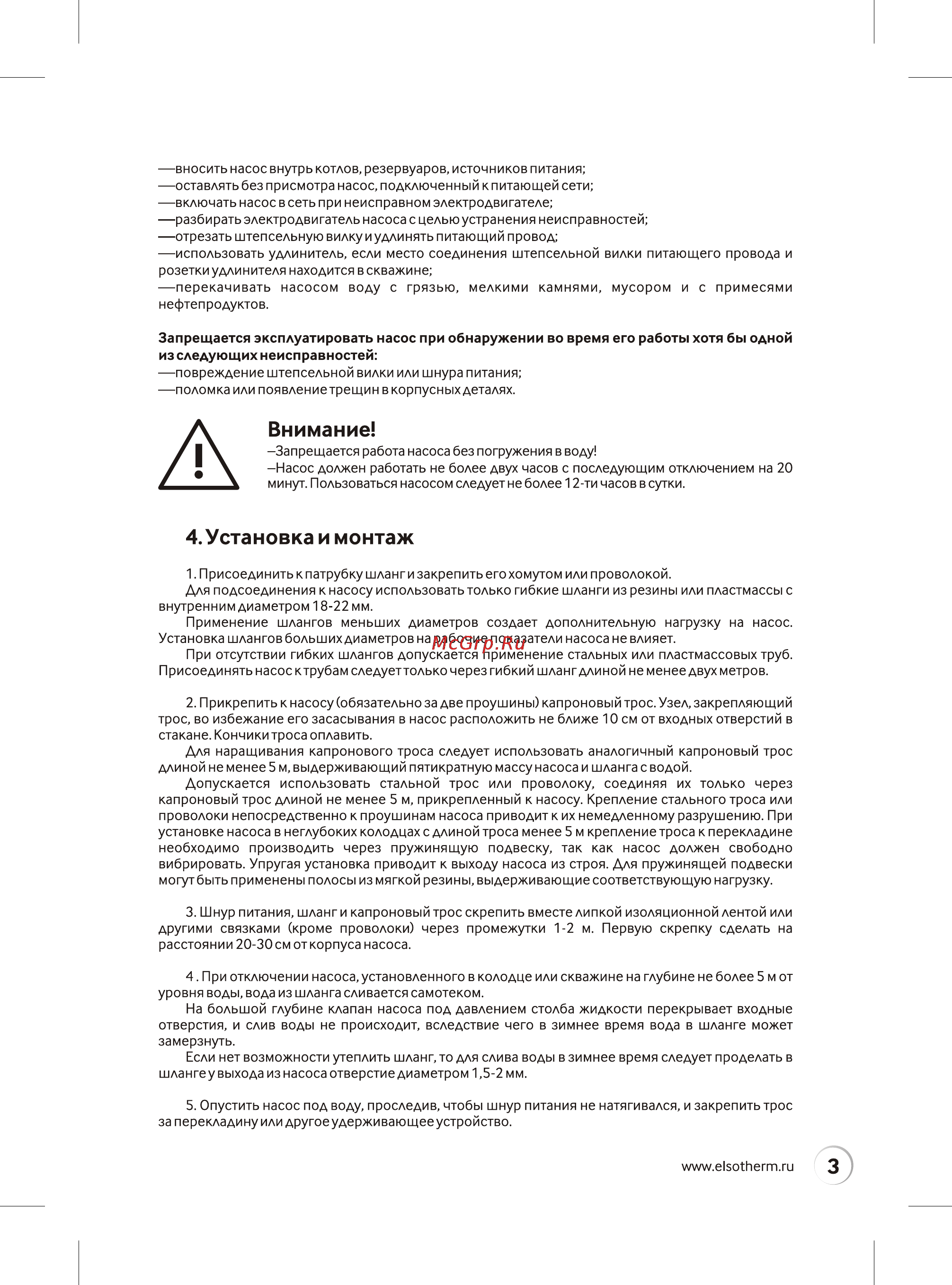

вносить насос внутрь котлов резервуаров источников питания оставлять без присмотра насос подключенный к питающей сети включать насос в сеть при неисправном электродвигателе разбирать электродвигатель насоса с цельюустранения неисправностей отрезать штепсельную вилкуи удлинять питающий провод использовать удлинитель если место соединения штепсельной вилки питающего провода и розетки удлинителя находится в скважине перекачивать насосом воду с грязью мелкими камнями мусором и с примесями нефтепродуктов Запрещается эксплуатировать насос при обнаружении во время его работы хотя бы одной из следующих неисправностей повреждение штепсельной вилки или шнура питания поломка или появлениетрещин в корпусных деталях Внимание Запрещается работа насоса без погружения в воду Насос должен работать не более двух часов с последующим отключением на 20 минут Пользоваться насосом следует не более 12 ти часов в сутки 4 Установка и монтаж 1 Присоединитькпатрубку шланг и закрепить его хомутом или проволокой Для подсоединения к насосу использовать только гибкие шланги из резины или пластмассы с внутренним диаметром 18 22 мм Применение шлангов меньших диаметров создает дополнительную нагрузку на насос Установка шлангов больших диаметров на рабочие показатели насоса не влияет При отсутствии гибких шлангов допускается применение стальных или пластмассовых труб Присоединять насос ктрубам следуеттолько через гибкий шланг длиной не менее двух метров 2 Прикрепить к насосу обязательно за две проушины капроновый трос Узел закрепляющий трос во избежание его засасывания в насос расположить не ближе 10 см от входных отверстий в стакане Кончики троса оплавить Для наращивания капронового троса следует использовать аналогичный капроновый трос длиной не менее 5 м выдерживающий пятикратную массу насоса и шланга с водой Допускается использовать стальной трос или проволоку соединяя их только через капроновый трос длиной не менее 5 м прикрепленный к насосу Крепление стального троса или проволоки непосредственно к проушинам насоса приводит к их немедленному разрушению При установке насоса в неглубоких колодцах с длиной троса менее 5 м крепление троса к перекладине необходимо производить через пружинящую подвеску так как насос должен свободно вибрировать Упругая установка приводит к выходу насоса из строя Для пружинящей подвески могут быть применены полосы из мягкой резины выдерживающие соответствующую нагрузку 3 Шнур питания шланг и капроновый трос скрепить вместе липкой изоляционной лентой или другими связками кроме проволоки через промежутки 1 2 м Первую скрепку сделать на расстоянии 20 30 см от корпуса насоса 4 При отключении насоса установленного в колодце или скважине на глубине не более 5 м от уровня воды вода из шланга сливается самотеком На большой глубине клапан насоса под давлением столба жидкости перекрывает входные отверстия и слив воды не происходит вследствие чего в зимнее время вода в шланге может замерзнуть Если нет возможности утеплить шланг то для слива воды в зимнее время следует проделать в шланге у выхода из насоса отверстие диаметром 1 5 2 мм 5 Опустить насос под воду проследив чтобы шнур питания не натягивался и закрепить трос за перекладину или другое удерживающееустройство www elsotherm ru 3
