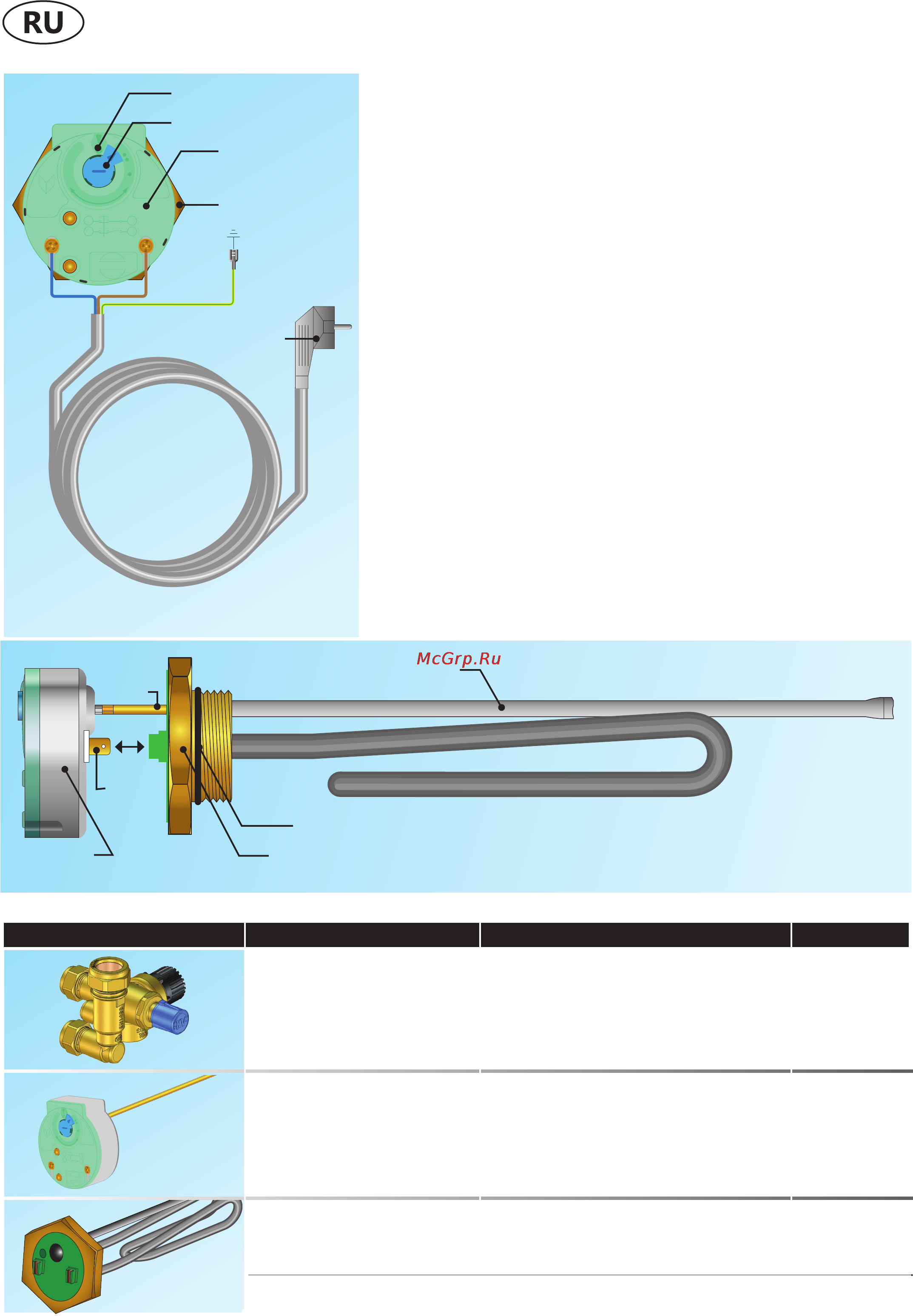

Электрические соединения
Запасные части
Сетевой провод с вилкой не требует установки, т.к. устанавливается
на заводе. Просто вставьте вилку в заземленную розетку сети пита-
ния 230 В/10 A. Внимание! Перед включением электрического
питания следует заполнить нагреватель водой. При отсутствии в
нагревателе воды нагревательный элемент перегорит, гарантийные
обязательства будут аннулированы. За дополнительными сведени-
ями о термостате и нагревательном элементе обратитесь к разделу
«Запасные части».
Замена термостата
Перед снятием крышки электрического блока выключите питание.
Отсоедините от термостата два провода питания (синий и корич-
невый). Провод заземления (желто-зелёный) подсоединён к кон-
такту на баке. Термостат надежно зафиксирован на нагреватель-
ном элементе. Чтобы снять термостат, просто вытащите его из
нагревательного элемента, ввернутого в нагреватель. Внимание!
Термостат имеет датчик, который входит в специальный канал
на нагревательном элементе. При установке нового термостата
вставьте датчик в соответствующий канал на нагревательном
элементе. Затем сильно нажмите на термостат, установив его на
место. После этого подсоедините к нему провода.
Замена нагревательного элемента
Перекройте подачу холодной воды, полностью слейте воду из бака
через сливную пробку. Снимите термостат, как описано выше.
Затем выверните нагревательный элемент с помощью рожкового
ключа на 1 ½”, после чего вверните новый элемент (проверьте, на
месте ли уплотнительное кольцо), затем установите термостат.
Внимание! Перед тем, как подать напряжение на нагреватель,
ЗАПОЛНИТЕ его водой!
Электрооборудование – запасные части
