ВНИМАНИЕ
Водонагреватель следует устанавливать как можно ближе к потребителям горячей воды. При установке необходимо предусмотреть
возможность его удобного обслуживания, обеспечить доступ к блокам электроподключения и патрубкам подвода и отвода воды.
Необходимо оставить расстояние не менее 0,5 метра между кожухом, закрывающим нагревательные элементы и стенами или другим
оборудованием для того, чтобы иметь возможность извлечь их для обслуживания или замены.
Минимальное расстояние между водонагревателем и стенами или другим оборудованием составляет 50 мм.
Для увеличения объёма аккумулирования воды, возможно установить несколько водонагревателей с последующей обвязкой.
Во избежание засорения арматуры прибора, необходимо установить на подводе воды механический фильтр очистки.
Минимальное давление воды на входе 0,5 бар.
Вариант 1
На патрубок ¾" подачи холодной воды, расположенный внизу прибора, необходимо установить впускной комплект, в состав которого
входит запорный кран и невозвратный клапан (не комплектуются).
При использовании группы нескольких водонагревателей для безопасной работы необходимо установить впускной комплект клапанов
на каждый прибор.
Отвод горячей воды осуществляется от центрального патрубка¾", расположенного вверху прибора.
Установите анод в другое отверстие ¾" вверху водонагревателя.
Если возможно проведите трубы подвода и отвода воды вне анода и блока электроподключения.
Для возможности отключения приборов по отдельности, для ремонта или технического обслуживания, необходимо установить
отсечные краны.
Для оптимального обслуживания при проведении работ по опорожнению, необходимо предусмотреть на выпускном трубопроводе
клапан для впуска воздуха. Как вариант для этой цели можно использовать бытовой кран горячей воды, находящийся вблизи прибора.
Подсоедините сливную трубу к предохранительному клапану (ПК). Труба должна обеспечить отвод воды в фановую или дренажную
систему.
Рекомендация:
Для облегчения дренажа водонагревателя установите Т – образную трубку между патрубком водонагревателя и впускным комплектом
клапанов. Присоедините дренажный трубопровод водонагревателя к Т – образной трубке и установите спускной вентиль.

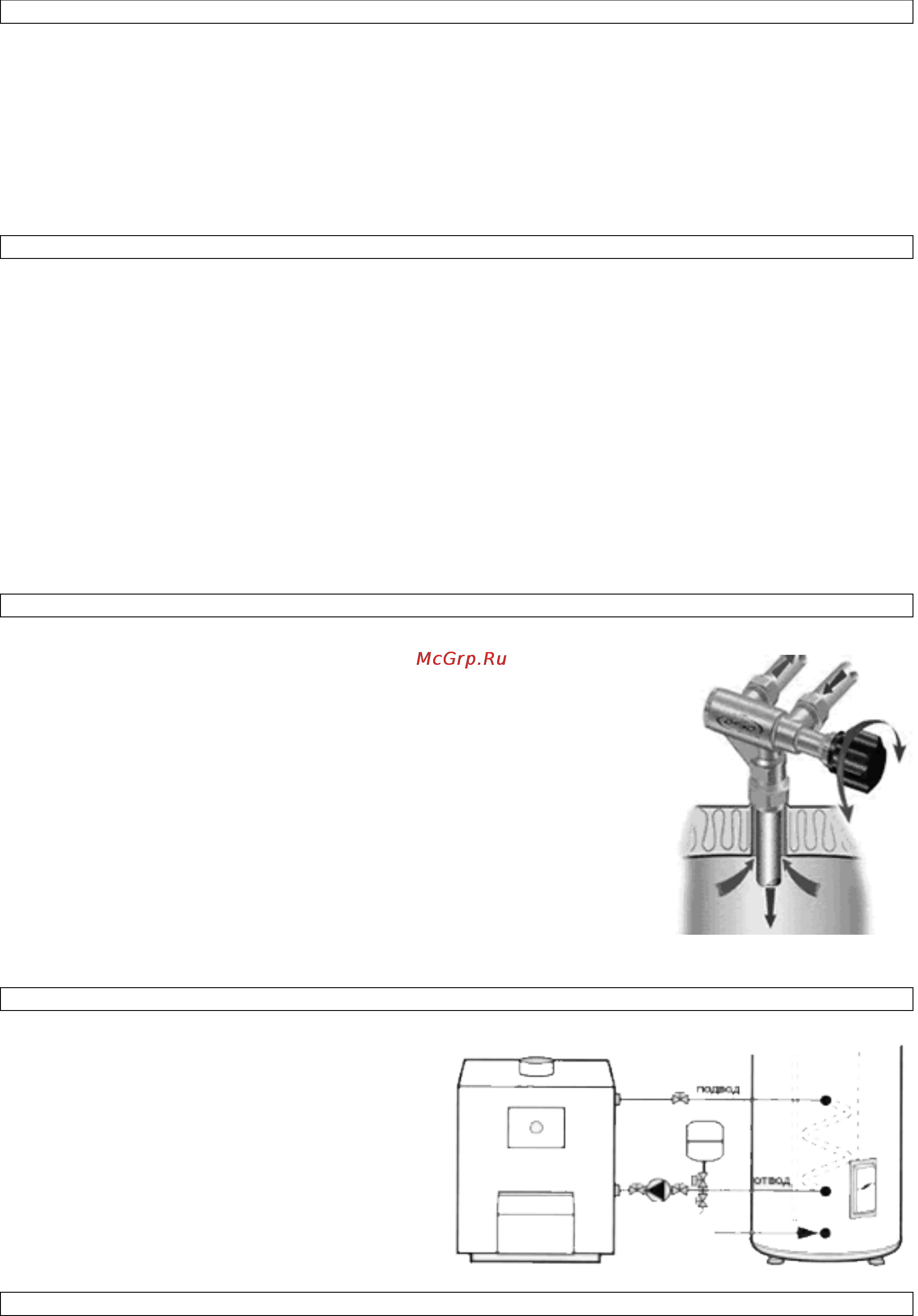

Вариант 2
При установке водонагревателя необходимо обеспечить доступ к блоку
электроподключения.
Смесительный клапан соединен с нержавеющей трубкой диаметром 3/8”. Не разъединяйте
их.
Поместите трубку с клапаном и адаптером в центральное отверстие ¾" в верхней части
прибора. Не перегибайте трубку.
Поверните смесительный клапан в удобное положение (вращается на 360°), закрепите
адаптер и затяните 22 мм обжим. Клапан имеет рукоятку, которой одновременно
регулируется подача холодной воды и температура выходящей горячей воды.
Если возможно, проведите трубы подвода и отвода воды вне анода и блока
электроподключения.
Подсоедините медные трубы 22 мм подвода и отвода воды.
Установите анод в другое отверстие ¾" вверху водонагревателя.
Подсоедините сливную трубу к предохранительному клапану (ПК). Труба должна обеспечить
отвод воды в фановую или дренажную систему.
Установите кран или заглушку 3/4” (не комплектуются) на сливном отверстии.
Вариант 3
По водоподключению руководствуйтесь вариантом 1 или 2.
К змеевику подключите трубы диаметром ¾" подвода и
отвода циркуляционной воды.
Подвод теплоносителя осуществляется через верхний
патрубок (FLOW), отвод – через нижний патрубок (RETURN)
К циркуляционному трубопроводу подключите
расширительный бак объёмом примерно 10 % от объёма
замкнутой системы.
Подсоедините сливную трубу к предохранительному клапану
(ПК). Труба должна обеспечить отвод воды в фановую или
дренажную систему.
Заполнение
Подайте холодную воду, открыв кран или повернув ручку на смесительном клапане в крайнее левое положение. Убедитесь, что
бытовой кран горячей воды открыт, т.к. необходимо выпустить воздух из системы. Когда вода потечет из крана равномерно, закройте
его.
