OSO 17RE 1000 - 15kW [5/9] Электрическое подкючение

Обвязка водонагревателей

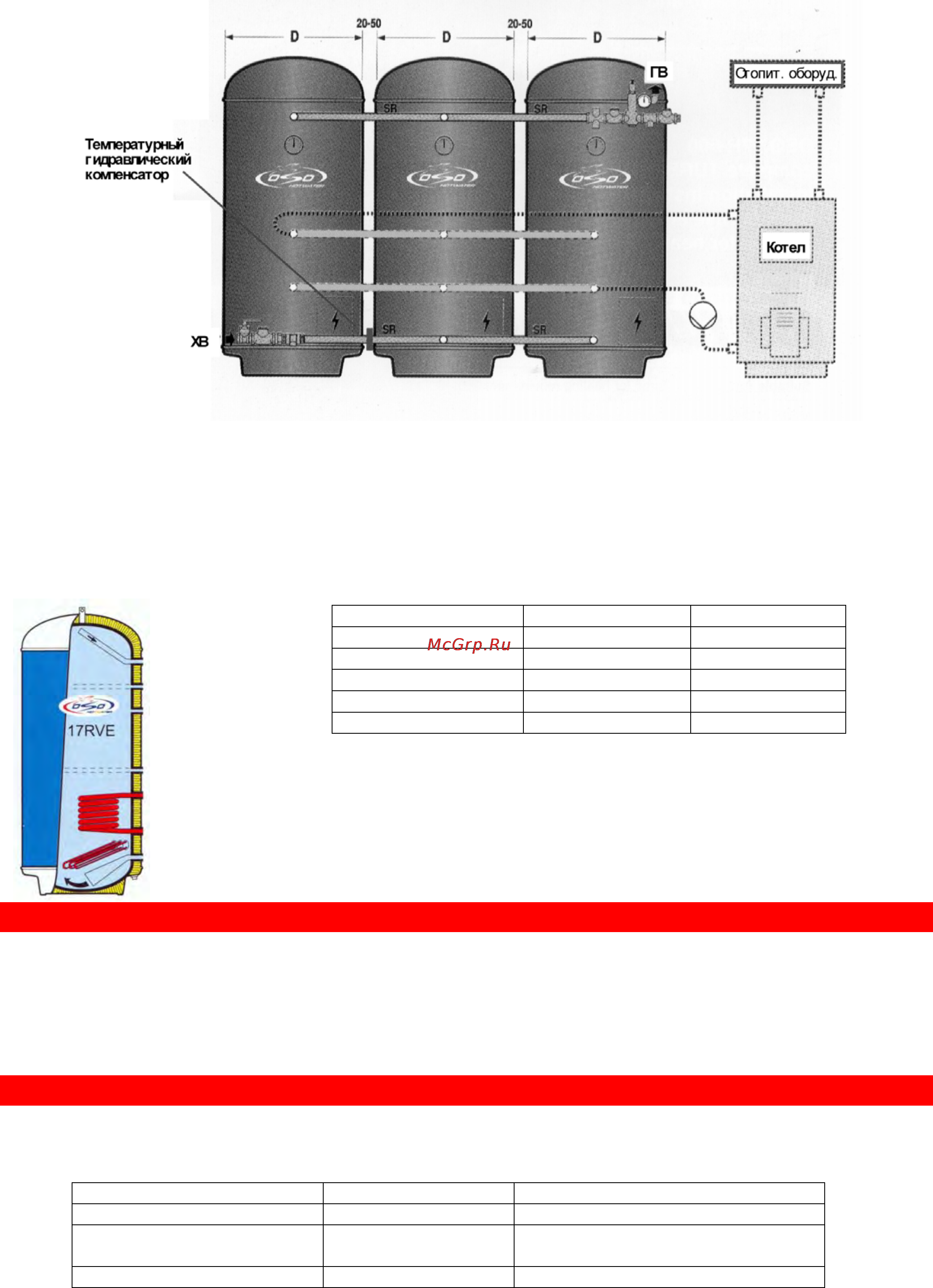

Поместите до 6 водонагревателей в линию или угол с промежутками в 5 см. Обвязка с тройниками

монтируется, как показано на рисунке, на холодных и горячих патрубках, а затем скрепляется вместе.

Обвязка труб должна быть теплоизолирована.

Важно! Если есть больше чем 3 параллельно подключённых водонагревателя, то необходимо

установить один компенсатор на холодной обвязке трубопровода.

Важно! Вход холодной воды должен быть на обратной стороне от горячей (может быть перевёрнутым)

Тоже самое относится для труб обвязки змеевиков, если это необходимо.

Змеевик подключается к котлу и циркуляционному насосу.

Тип змеевика Площадь кв м Присоединение

D 0.3 0.3 ½"

D 0.6 0.55 1”

D 1.0 0.94 ¾”

D 1.3 1.32 1”

D 2.0 1.98 1”

- Отверстие ¾” для установки погружной гильзы термодатчика котла.

- Верхний патрубок-вход циркуляционной воды.

- Нижний патрубок-выход циркуляционной воды.

ВНИМАНИЕ

Все приборы комплектуются жертвенными алюминиевыми анодами, которые необходимы в случае

использования воды с содержанием хлора от 50 до 100мг/литр. Анод позволяет продлить ресурс

работы бойлера до установленных 25-30 лет.

Обязательная проверка состояния анода проводится один раз в год во время общей

профилактики прибора.

ЭЛЕКТРИЧЕСКОЕ ПОДКЮЧЕНИЕ

Электрическое подключение производиться на силовые клеммы водонагревателя в блоке электроподключения по

трёхфазной схеме. Схема представлена ниже.

При нагрузке до 75 кВт подключение производиться прямо на предохранители термостатов.

Характеристики сети Параметры сети Примечание

Частота сети, Гц 50,60

Напряжение сети, В 3х230 Схема "звезда с выводом

нейтральной точки"

Напряжене сети, В 3х400 Схема "треугольник"
