УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Водонагреватель следует устанавливать как можно ближе к потребителям горячей воды. При установке

необходимо предусмотреть возможность его удобного обслуживания, обеспечить доступ к блокам

электроподключения и патрубкам подвода и отвода воды.

Необходимо оставить расстояние не менее 0,5 метра между кожухом, закрывающим нагревательные элементы

и стенами или другим оборудованием для того, чтобы иметь

возможность извлечь их для обслуживания или замены.

Минимальное расстояние между водонагревателем и стенами или другим оборудованием составляет 50 мм.

Во избежание засорения арматуры прибора, необходимо установить на подводе воды механический фильтр очистки.

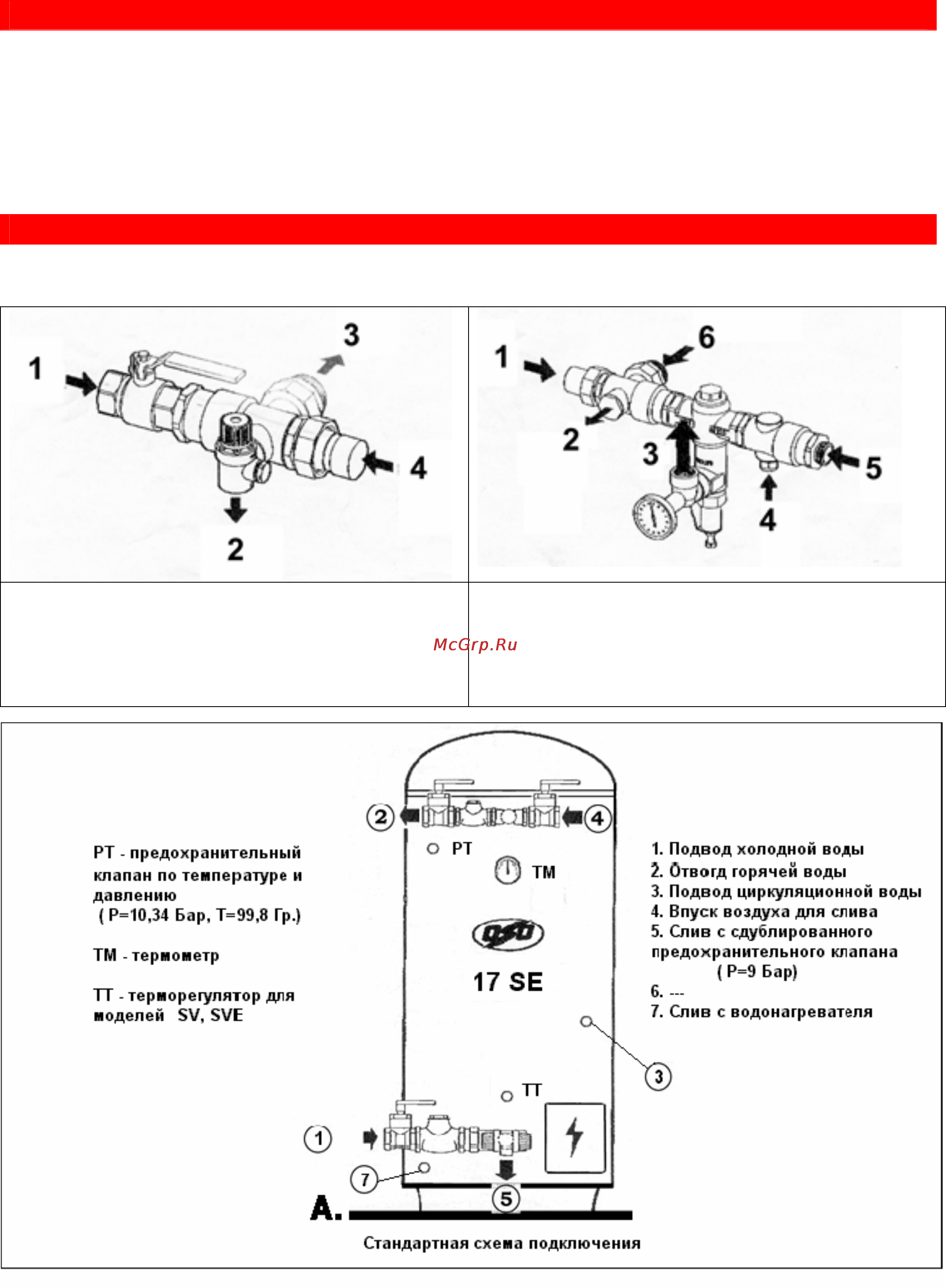

ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Впускной комплект KV-set. Выпускной комплект BS-set.

1. Подвод холодной воды.

2. Слив с предохранительного клапана.

3. Подсоединение к патрубку водонагревателя.

4. Патрубок для параллельного подключения

водонагревателей и сливное отверстие.

1. Отвод горячей воды.

2. Заглушка для впуска воздуха при порожнении.

3. Выход смешанной воды.

4. Подвод циркуляционной воды

5. Подвод холодной воды для смешения.
