S10L3
S12L3
S15L3

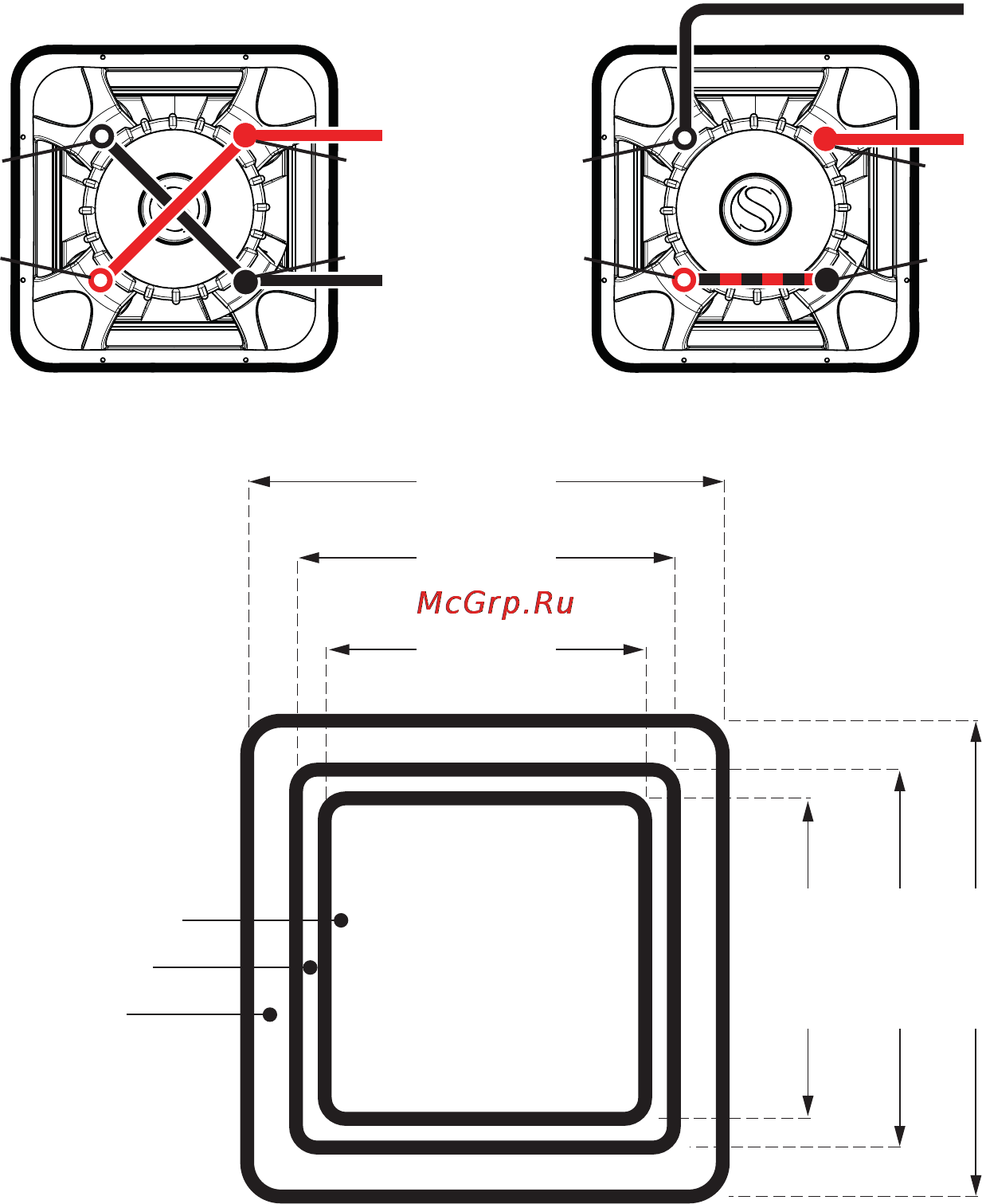

Рисунок 1
Параллельное подключение
Две звуковые катушки 2 Ом = 1 Ом нагрузки
Две звуковые катушки 4 Ом = 2 Ом нагрузки
Последовательное подключение
Две звуковые катушки 2 Ом = 4 Ом нагрузки
Две звуковые катушки 4 Ом = 8 Ом нагрузки
Катушка 1-
Катушка 1+
Усилитель +
Катушка 2+
Катушка 2-
Усилитель -
Катушка 1-
Катушка 1+
Усилитель -
Усилитель +
Катушка 2+
Катушка 2-
ПРИМЕЧАНИЯ ПО ПОСТРОЕНИЮ КВАДРАТНОГО КОРПУСА
Рисунок 2
Размеры вырезанного
отверстия
34,9 см
28,1 см
23,7 см
Радиус угла:
S10L3 - 38,1 мм
S12L3 - 44,5 мм
S15L3 - 43,2 мм
23,7 см
28,1 см
34,9 см
Используйте ДПСП (древесно-стружечная плита средней плотности) толщиной 1,9 см или
более, а затем обработайте швы силиконом. Воспользуйтесь шаблоном из упаковки сабвуфера
Solo-Baric для разметки монтажного отверстия, вырежьте его строго по размеченной линии. В
данной конструкции потребуется использование внутренних креплений. Закрепите треугольные
крепления между каждой из не поддерживаемых панелей. См. рисунок 3.
Все приведенные в данном руководстве измерения объема (л) включают в себя и смещения
вуфера. Для вентилируемых корпусов смещение фазоинвертора должно быть рассчитано и
добавлено к данным внутреннего объема конечной конструкции. Необходимо перемножить раз-
меры фазоинвертора “X x Y x Z”. Например, внешние размеры фазоинвертора вентилируемого
компактного S12L3 при использовании ДСП толщиной 1,9 см будут рассчитаны следующим
образом [ (33,65 см + 3,8 см общей толщины стенки из ДСП) x (6,35 см + 3,8 см общей толщины
стенки из ДСП) x 57,1 см] x (1 л/ 1 куб.см ) = 21,7 л, таким образом к объему S12L3 49,6 л доба-
вим 21,7 л и получим 71,3 л. См. Рисунок 4. Благодаря длине этих фазоинверторов вы сможете
расположить систему возле задней стены. Для таких конструкций использование круглых фазо-
инверторов нецелесообразно.
