Kicker PHD12 [6/9] Bassstation

BassStation

™

L R GND REM +12V

+12V DC

LOHI

180

120

Переключатель PHASE: Переключатель Phase позволяет обратить полярность сигнала,

подаваемого через активный сабвуфер. Это очень удобно в том случае, если используемая

акустическая система находится вне фазы по отношению к сабвуферу. Поэкспериментируйте с

настройками этого переключателя и выберите наиболее подходящий басовый отклик.

Переключатель Input Level: Входы активных корпусных сабвуферов KICKER способны при-

нять сигналы Hi (speaker-level) или Low-level (RCA), поступающие из устройства-источника

сигнала. Установите переключатель Input Level на боковой панели сабвуфера в положение,

соответствующее выходным сигнала устройства-источника сигнала.

Регулятор кроссовера: Установите переключатель кроссовера на боковой панели в соответ-

ствии с частотой кроссовера в диапазоне 50 - 120 Гц. Выбрать значение вы можете по собствен-

ному вкусу, но рекомендуемое значение в 80 Гц может стать оптимальной

стартовой точкой во

многих ситуациях.

Регулятор Input Gain: Данный регулятор входного усиления не является регулятором уровня

громкости. Он предназначен для соответствия выходного сигнала устройства-источника сигнала

уровню входного сигнала активного корпусного усилителя. Поднимите уровень громкости устрой-

ства источника сигнала на 3/4 (если устройство сигнала работает при выбранном значении 30, то

выберите значение 25). Постепенно повышайте усиление активного сабвуфера (вращая регуля-

тор по часовой стрелке) пока не услышите искажения, затем немного уменьшите этот уровень.

Регулятор Bass Boost: Переключение регулятора bass boost, расположенного на боковой па-

нели, позволит вам увеличить уровень выходного сигнала (0 - 6 дБ) на частоте 40 Гц. Настройки

этого регулятора абсолютно индивидуальны. Повышая уровень настройки этого регулятора, вам

потребуется повторить выполнение настроек усиления входного сигнала активного усилителя.

Регулятор Remote Bass: При использовании данного регулятора вы сможете удаленно управ-

лять уровнем выходного сигнала активного корпусного сабвуфера. При подключении к корпусу

регулятор Remote Bass будет обойден, и сигнал будет управляться расположенным на боковой

панели регулятором усиления. Для монтажа регулятора уровня басов необходимо просто при-

крутить металлический кронштейн в нужном месте, затем плавно надеть корпус на кронштейн до

щелчка. Протяните кабель от контроллера к разъему “Remote Bass” на боковой панели корпусно-

го сабвуфера. Ни в коем случае не отсоединяйте контроллер во время работы усилителя!

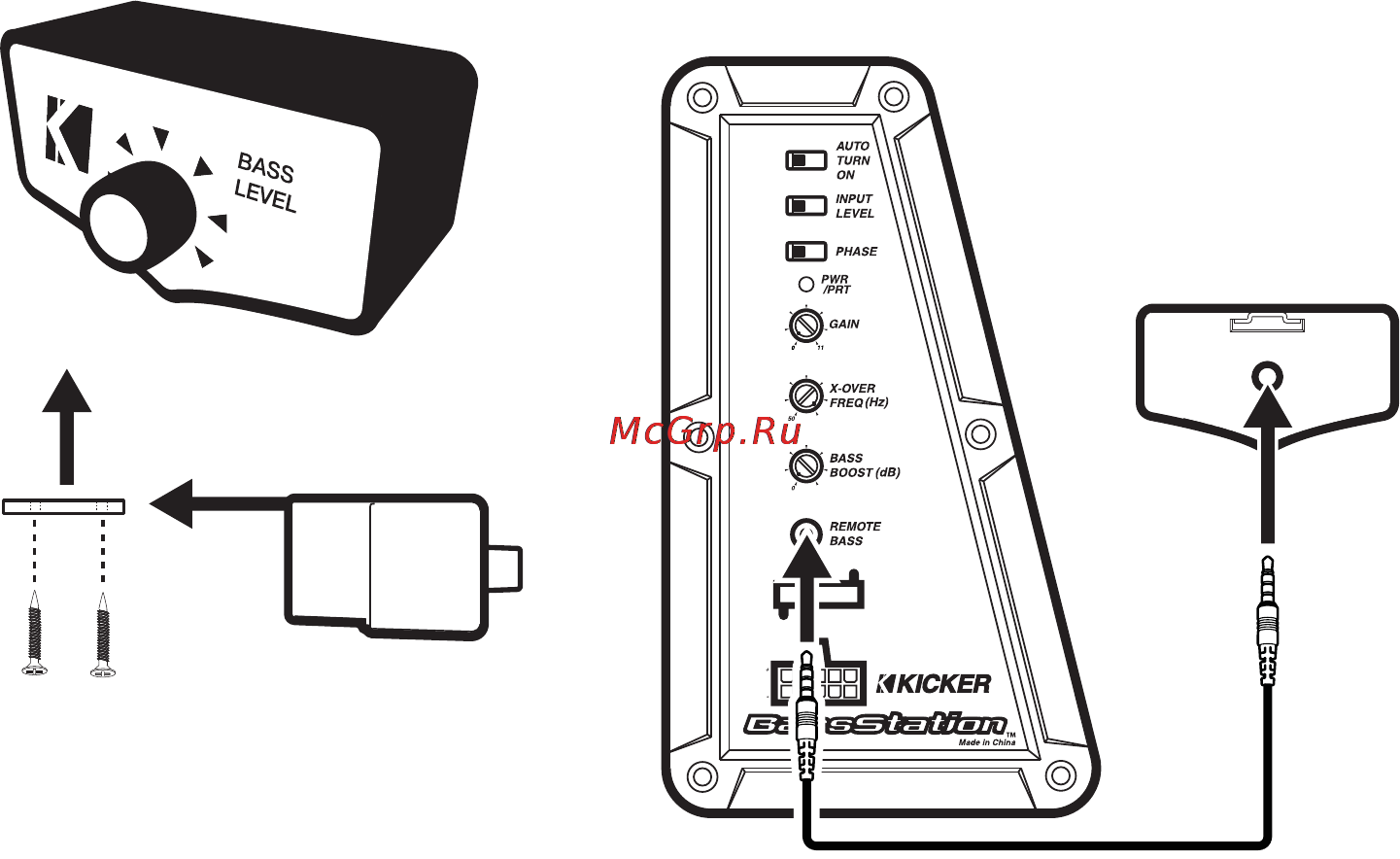

УСТАНОВКА КОНТРОЛЛЕРА REMOTE BASS

1. Монтажный металлический

кронштейн

2. Вставьте корпус в металли-

ческий кронштейн до щелчка.

Вид сзади
