Kicker KM6250.2 [3/6] Наклонный монтаж твитера

Монтаж твитера: Твитер может быть установлен тремя способами: скрытым, наклонным и поверх-

ностным. Для выполнения скрытого монтажа выберите ровную поверхность на панели с достаточным

пространством позади панели, необходимым для расположения монтажной гайки. После проверки

свободного пространства вырежьте в панели монтажное отверстие соответствующего диаметра (см.

следующий рисунок) Расположите короткую монтажную гайку

с обратной стороны панели. Проденьте ка-

бель через отверстие в панели и монтажную гайку. Закрепите твитер, прикрутив к нему монтажную гайку.

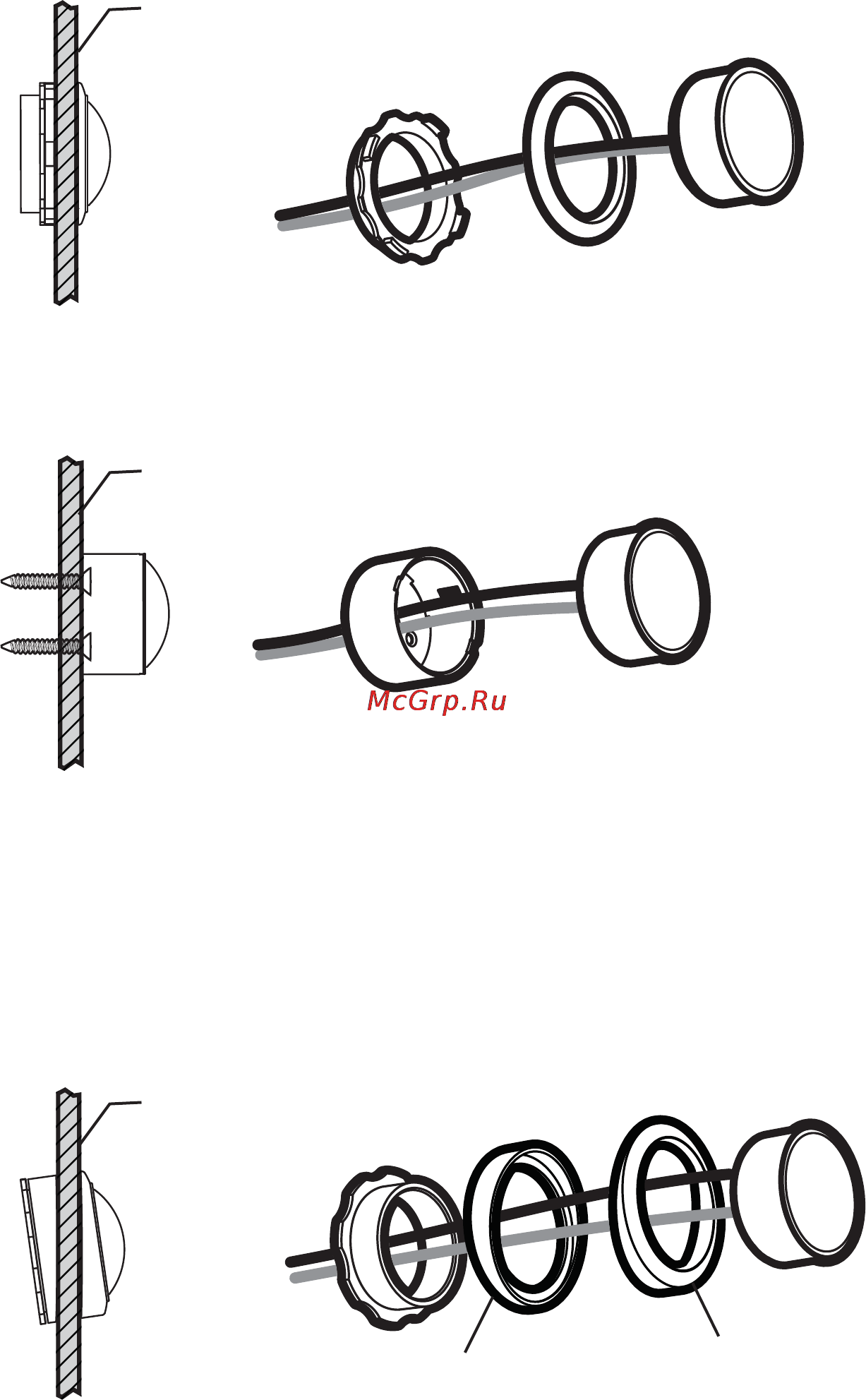

Панель

Короткая монтажная гайка

Утапливаемое кольцо

Твитер

Скрытый монтаж твитера

Для выполнения поверхностного монтажа воспользуйтесь в качестве шаблона манжетой для поверх-

ностного монтажа и просверлите одно отверстие диаметром 2,5 мм и закрепите манжету для поверх-

ностного монтажа к панели, а затем просверлите отверстие диаметром 8 мм для прокладки кабелей. Для

выполнения наклонного монтажа выберите ровную поверхность на панели с достаточным пространством

позади панели, необходимым для расположения монтажной гайки и заднего наклонного кольца.

Панель

Манжета для поверхностного монтажа

Твитер

Поверхностный монтаж твитера

Для выполнения наклонного монтажа выберите ровную поверхность на панели с достаточным

пространством позади панели, необходимым для расположения монтажной гайки. После про-

верки свободного пространства вырежьте в панели монтажное отверстие соответствующего ди-

аметра (см. следующий рисунок) Расположите переднее наклонное кольцо (не подходит к более

длинной монтажной гайке твитера) впереди панели. Затем вставьте кабель и твитер в переднее

наклонное кольцо и панель. Затем проденьте кабель через заднее наклонное кольцо (подхо-

дит к более длинной монтажной гайке твитера) и закрепите его к задней части твитера, затем

поверните узкую часть переднего наклонного кольца в зависимости от нужного угла наклона

громкоговорителя. Затем протяните кабель через большую монтажную гайку и немного затяните

ее вокруг твитера. Закрутите все детали одновременно, расположив твитер под нужным углом.

Затяните монтажную гайку, надежно зафиксировав всю конструкцию.

Панель

Большая монтажная гайка

Заднее наклонное кольцо

Переднее наклонное кольцо

Наклонный монтаж

твитера
