НАСТРОЙКИ
До установки и подключения компонентной системы QS вам потребуется определить, в какой
конфигурации вы будете использовать акустические системы и кроссовер.
Допустимые
конфигурации
систем QS
ПРЕИМУЩЕСТВА РЕКОМЕНДАЦИИ
Коаксиальное
подключение
Превосходно подходят для инстал-
ляций в ограниченном простран-
стве или при отсутствии возможно-
сти отдельного монтажа твитера.
Высокие частоты не достаточно
выделены/ потребуется усилить
выходной сигнал твитера на
кроссовере
Отдельное
использование
Оптимальное качество звучания и усо-
вершенствованная звуковая картина
(при соответствующем монтаже твитера)
Более сложный монтаж/ твитер
должен располагаться в наилуч-
шем положении в автомобиле
Конфигурация
кроссовера QS
ПРЕИМУЩЕСТВА РЕКОМЕНДАЦИИ
Условное
двухполосное
подключение
Простая установка/ идеальный
вариант при ограниченном
количестве доступных каналов
усилителя
Точность передачи аудио
сигнала немного хуже чем при
конфигурации bi-amp
Режим Bi-amp Оптимальное качество звучания;
более эффективное расходование
мощности усилителя
Необходимо не менее 4 каналов
усилителя / немного более
сложная установка
Твитер

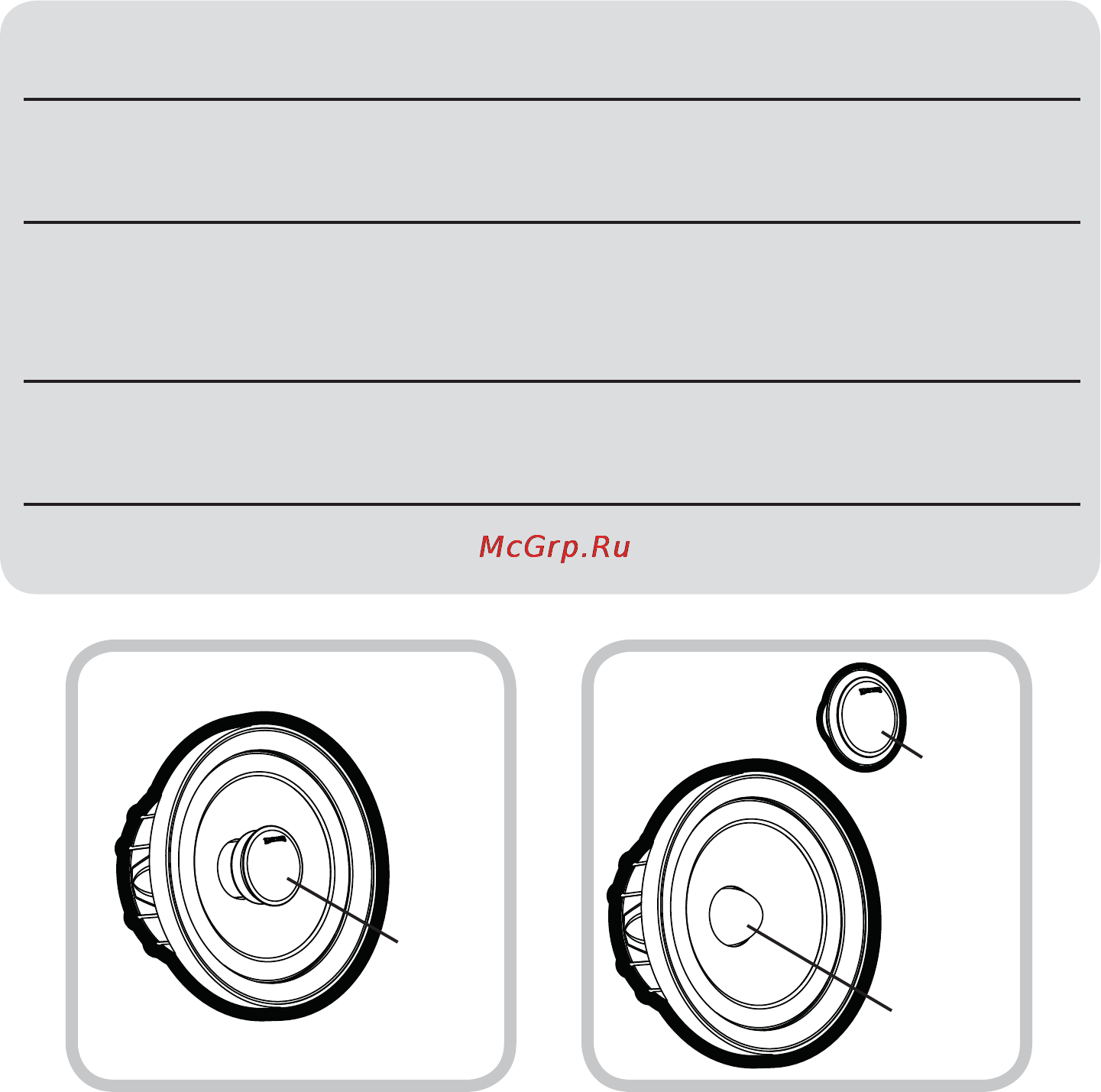

Коаксиальная конфигурация
Твитер
Фазирующий
керн
Отдельная конфигурация
Конфигурация громкоговорителей
Компонентные системы QS поставляются в отдельных конфигурациях. Для использования
коаксиальной конфигурации выполните следующие действия в соответствии с рис. 1:
1. Открутите и снимите алюминиевый фазирующий керн из центра вуфера.
2. Вкрутите на место фазирующего керна переходник для коаксиального монтажа.
3. Прикрутите твитер к держателю.
4. Протяните подводящие кабели через центр вуфера.
5. Вставьте до щелчка держатель твитера в переходник для коаксиального монтажа.
6. Поверните твитер по часовой стрелке и выберите оптимальное положение.
7. Зафиксируйте кабели твитера на задней панели вуфера с помощью клипсы.
