Kicker QSS67 [4/11] Рисунок 2

0 dB

+3 dB

QSCOMPONENTSYSTEM

Шаг 1

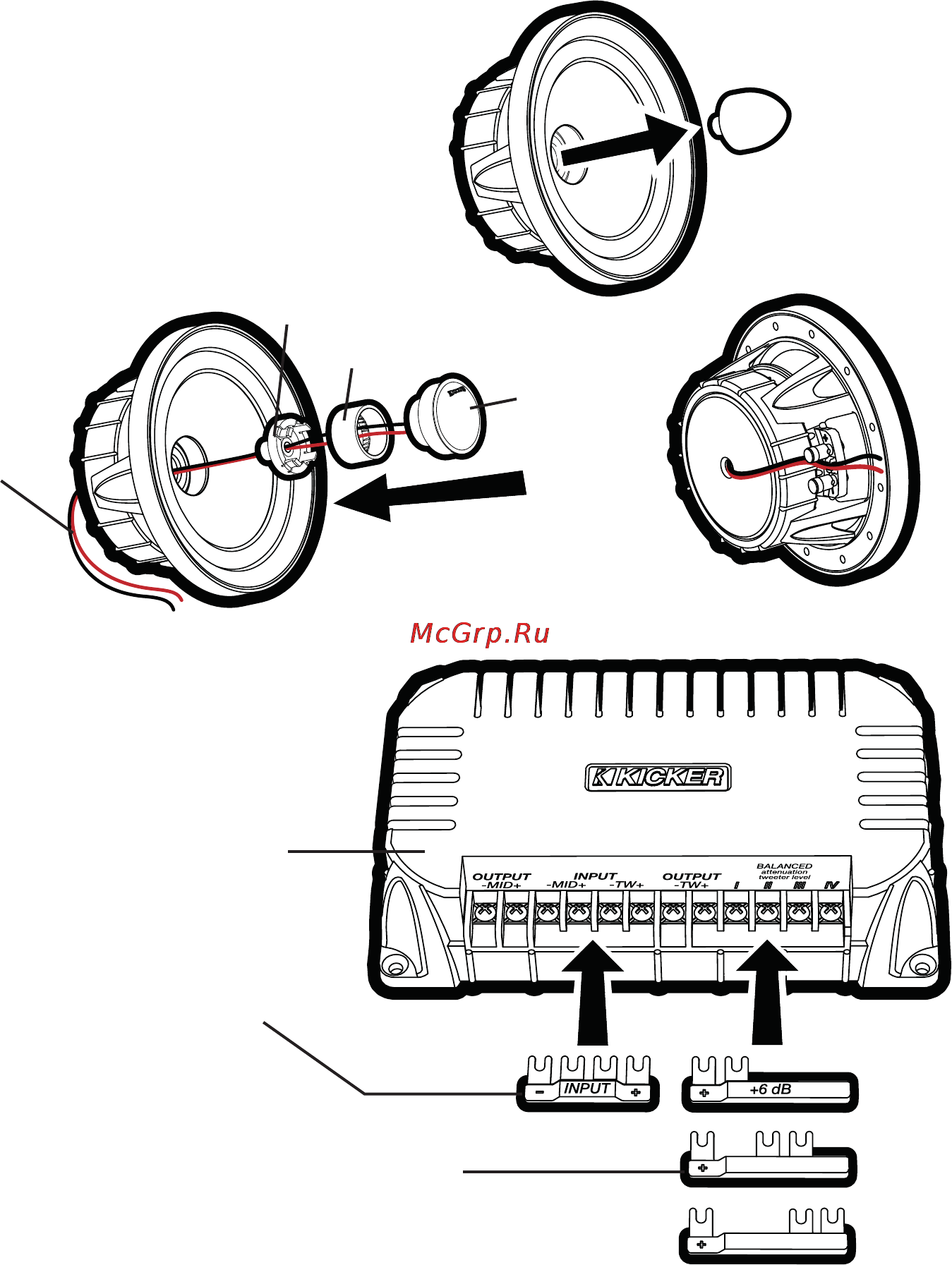

Рисунок 1

Конфигурация системы

QS для коаксиального

подключения

Шаги 2-6

Подводящие

кабели

твитера

Переходник для коаксиального монтажа

Держатель твитера

Твитер

Шаг 7

Рисунок 2

Кроссовер QS

Перемычка INPUT

Установите только в случае 2-полосной

конфигурации, и не устанавливайте

для конфигурации bi-amping.

Перемычки уровня выходного сигнала твитера

Одна из этих перемычек обязательно должна

быть установлена. Чем выше выбранное значение,

тем больше будет уровень громкости сигнала

твитера.

КОНФИГУРАЦИЯ КРОССОВЕРА

Кроссовер KICKER QS может использоваться в виде условного2-полосного кроссовера с помо-

щью установленной в терминалы - MID + -TW + перемычки INPUT как показано на рисунке 2. В

данной конфигурации сигнал, поступающий из устройства-источника сигнала или усилителя, дол-

жен быть направлен на плюсовые или минусовые терминалы, указанные на перемычке INPUT.

Также, кроссовер QS может использоваться в конфигурации с bi-amp подключением. Для этого

необходимо снять (или просто не устанавливать) перемычку INPUT. Для использования bi-amp

конфигурации вам потребуется подключить сигнал усилителя к каждому кроссоверу (необходи-

мо не менее четырех каналов усилителя). Установите одну из входящих в комплект перемычек

уровня выходного сигнала твитера (0 dB, +3 dB или +6dB) для настройки его уровня выходного

сигнала. Чем выше выбранное значение, тем больше будет уровень громкости сигнала твитера.
