Kicker ZXM700.5 [3/9] Или

–

GND REM +12V

12V

Дифференциальные входы RCA усилителя серии ZXM способны принять сигналы Hi-level или Low-level,

поступающие из устройства-источника стереосигнала. При подключении источника сигнала к усилителю,

переключатель уровня входного сигнала на панели усилителя ZXM должен быть установлен в значение «LO»,

а сигнал low-level будет выводиться из стерео выхода RCA головного устройства, и подаваться на стерео вход

RCA, расположенный на задней панели усилителя, с помощью кабеля RCA. Если на головном устройстве от-

сутствует стерео выход low-level RCA, сигнал будет подаваться на усилитель через колоночные high-level вы-

ходы. Установите переключатель входного сигнала, расположенный на задней панели усилителя, в значение

«HI». Закрепите RCA штекеры к концам колоночного кабеля, проложенного от колоночных high-level выходов

головного устройства до RCA входов, расположенных на задней панели усилителя, или же упростите всю кон-

струкцию с помощью подключения KICKER ZISL как показано далее. Сигнальный аудио кабель должен быть

проложен отдельно от заводских проводов и силового кабеля. Если все же вы не можете избежать соприкос-

новения этих кабелей, расположите их под углом в 90 градусов.

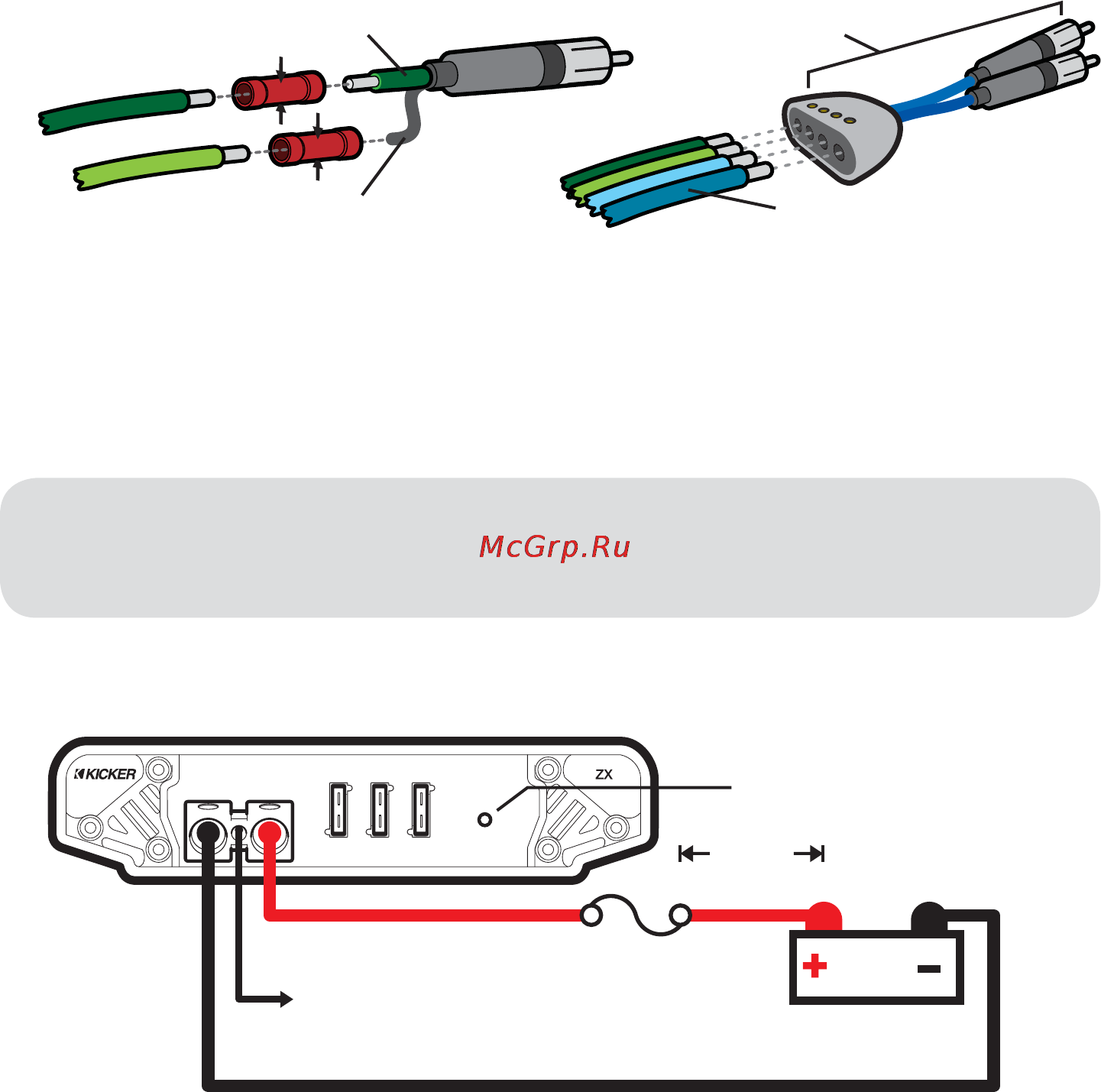

колоночные выходы

high-level головного

устройства

сердечник кабеля

на усилитель

KICKER ZISL

экран

ИЛИ

колоночные выходы high-

level головного устройства

на усилитель

Установите предохранитель на расстоянии 45 см от аккумулятора на кабель питания, подключенного к усили-

телю. В случае необходимости извлечения усилителя из автомобиля после его установки, кабель заземления

следует отключать последним от усилителя.

Модель Внешний предохранитель Кабель питания/заземления

ZXM700.5 1 x 90 А Диаметр 4

remote turn-on

(см. стр. 5)

≤45 см

Внешний предохранитель

Аккумулятор

Индикатор защиты
