3
+
–
REMOTE BASS
INPUT
LEVEL
LO
HI
AMP2AMP1
L
R
SUB
POWERAMP1
GNDL+ L– R+ R– REM +12V
AUTO
TURN ON
12V DC AUDIO
OFFSET
FADER
OFF
ON
SUB
INPUT
AMP2
SUB
BRIDGED
AMP2
L+ L– R+ R–
SUB
+–
BRIDGED
12V
Подключения: Во избежание удара электрическим током отключите аккумулятор автомобиля. Затем, под-
ключите кабель заземления к усилителю. Кабели заземления должны быть максимально короткими, не более
60 см, и всегда подключаться к металлической неокрашенной и чистой поверхности, припаянной к основной
раме автомобиля. При необходимости использования дополнительного кабеля заземления того же диаметра
(или большего) необходимо подключить его к минусовому терминалу аккумулятора и раме автомобиля.

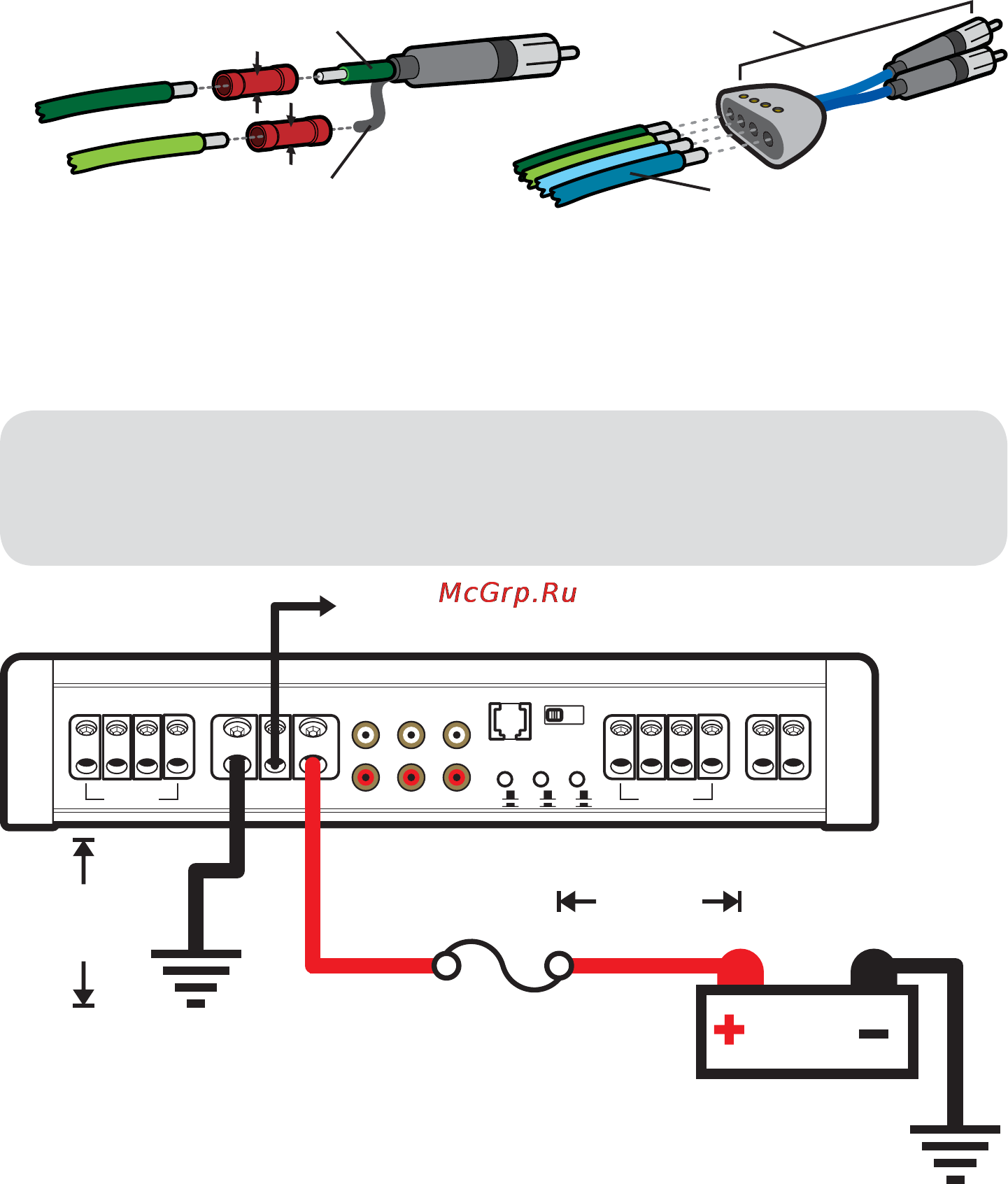

Дифференциальные входы RCA усилителя серии IX способны принять сигналы Hi-level или Low-level, по-
ступающие из устройства-источника сигнала. Сигнал high-level подается из колоночных выходов головного
устройства на стерео RCA вход, расположенный на задней панели усилителя, с помощью KICKER ZISL, как
показано на рисунке (убедитесь, что установили переключатель входного сигнала усилителя IX в значе-
ние «HI»). Также сигнал может поступать на усилитель через выходы low-level RCA головного устройства.
Установите переключатель входного сигнала, расположенный на задней панели усилителя, в значение «LO».
Сигнальный аудио кабель должен быть проложен отдельно от заводских проводов и силового кабеля. Если
все же вы не можете избежать соприкосновения этих кабелей, расположите их
под углом в 90 градусов.
колоночные выходы
high-level головного
устройства
сердечник кабеля
на усилитель
KICKER ZISL
экран
ИЛИ
колоночные выходы high-
level головного устройства
на усилитель
Установите предохранитель на расстоянии 45 см от аккумулятора на кабель питания, подключенного к усилите-
лю. Рекомендуем установить второй предохранитель на расстоянии не более 45 см от усилителя. В случае не-
обходимости извлечения усилителя из автомобиля после его установки, кабель заземления следует отключать
последним от усилителя.
Модель Внешний предохранитель
(Приобретается отдельно)
Кабель питания/
заземления
Комплект для подключе-
ния KICKER
IX1000.5 1 х 100 А Диаметр 4 PK4, CK4, ZCK4
<60 см
remote turn-on
(см. стр. 5)
≤45 см
Внешний предохранитель
Аккумулятор
зачищенный
металлический
контакт для
заземления на
массу
