Kicker CX1200.1 [3/9] Вертикальный монтаж

–

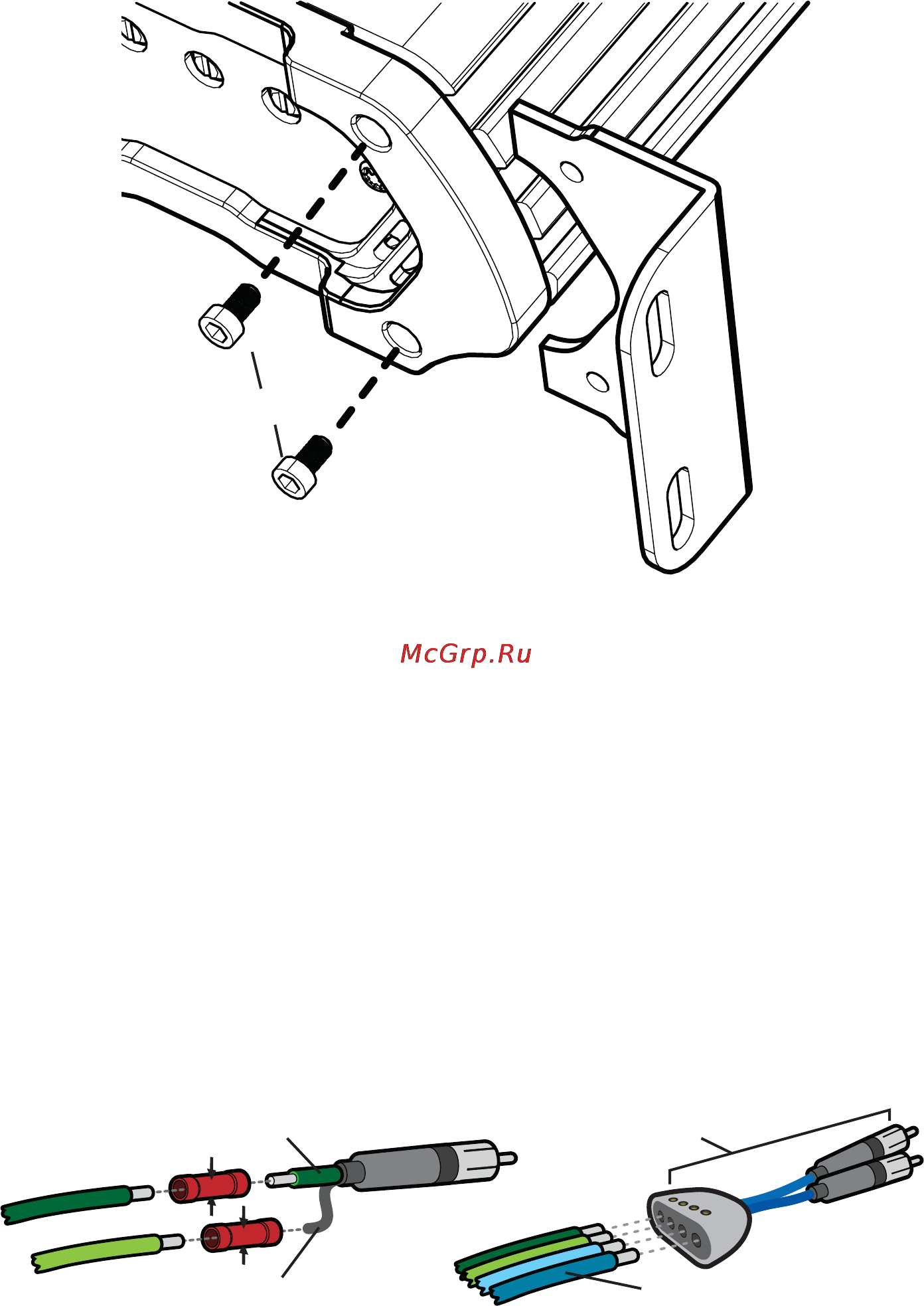

ВЕРТИКАЛЬНЫЙ МОНТАЖ

Боковая панель

усилителя

Винты с шестигранной головкой

Кронштейн с двумя

отверстиями

Подключения: Во избежание удара электрическим током отключите аккумулятор автомобиля. Затем, подклю-

чите кабель заземления к усилителю. Кабели заземления должны быть максимально короткими, не более 60

см, и всегда подключаться к металлической неокрашенной и чистой поверхности, припаянной к основной раме

автомобиля. При необходимости

использования дополнительного кабеля заземления того же диаметра (или

большего) необходимо подключить его к минусовому терминалу аккумулятора и раме автомобиля.

Дифференциальные входы RCA усилителя серии CX способны принять сигналы Hi-level или Low-level, по-

ступающие из устройства-источника сигнала. Сигнал high-level подается из колоночных выходов головного

устройства на стерео RCA вход, расположенный на задней панели усилителя, с помощью KICKER ZISL, как

показано на рисунке (убедитесь, что установили переключатель входного сигнала усилителя CX в значение

«HI»). Также сигнал может поступать на усилитель через выходы low-level RCA головного устройства. Устано-

вите переключатель входного сигнала, расположенный на задней панели усилителя, в значение «LO». При по-

ступлении любого входного сигнала он будет преобразован в выходной сигнал low-level и выведен через выход

RCA на другой усилитель или другой компонент. Сигнальный аудио кабель должен быть проложен отдельно

от заводских проводов и силового кабеля. Если все же вы не можете избежать соприкосновения этих кабелей,

расположите их под углом в 90 градусов.

колоночные выходы

high-level головного

устройства

сердечник кабеля

на усилитель

KICKER ZISL (приоб-

ретается отдельно)

экран

ИЛИ

колоночные выходы high-

level головного устройства

на усилитель
