Kicker KX400.4 [3/9] Установка

–

УСТАНОВКА

Монтаж: Выберите оптимальное местоположение для монтажа усилителя KICKER. Убедитесь, что за стенкой

в выбранной зоне нет кабелей и других важных элементов. При выборе местоположения также следует учесть

наличие не менее 10 см свободного пространства для соответствующей вентиляции. Если есть возможность,

то установите усилитель в пассажирском отсеке с системой климат-контроля. Просверлите отверстия сверлом

диаметром 3 мм, а затем с помощью шурупов №8 закрепите усилитель.

Подключения: Во избежание удара электрическим током отключите аккумулятор автомобиля. Затем, под-

ключите кабель заземления к усилителю. Кабели заземления должны быть максимально короткими, не более

60 см, и всегда подключаться к металлической неокрашенной и чистой поверхности, припаянной к основной

раме автомобиля. При

необходимости использования дополнительного кабеля заземления того же диаметра

(или большего) необходимо подключить его к минусовому терминалу аккумулятора и раме автомобиля.

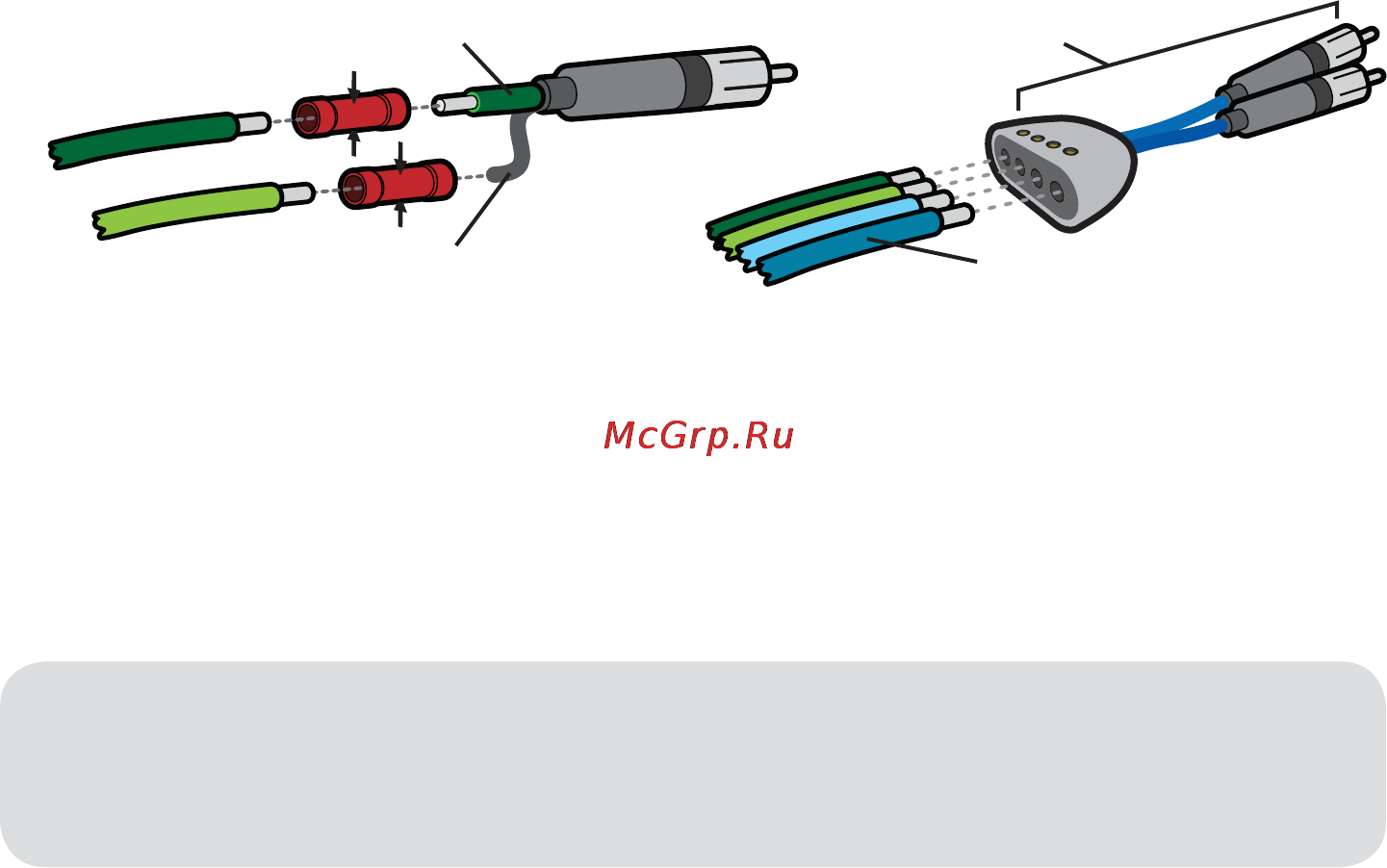

Дифференциальные входы RCA усилителя серии КX способны принять сигналы Hi-level или Low-level, по-

ступающие из устройства-источника сигнала. Сигнал high-level подается из колоночных выходов головного

устройства на стерео RCA вход, расположенный на задней панели усилителя, с помощью KICKER ZISL, как

показано на рисунке (убедитесь, что установили переключатель входного сигнала усилителя КX в значе-

ние «HI»). Также сигнал может поступать на усилитель через выходы low-level RCA головного устройства.

Установите переключатель входного сигнала, расположенный на задней панели усилителя, в значение «LO».

Сигнальный аудио кабель должен быть проложен отдельно от заводских проводов и силового кабеля. Если

все же вы не можете избежать соприкосновения этих кабелей, расположите их под углом в 90 градусов.

колоночные выходы

high-level головного

устройства

сердечник кабеля

на усилитель

KICKER ZISL

экран

ИЛИ

колоночные выходы high-

level головного устройства

на усилитель

Установите предохранитель на расстоянии 45 см от аккумулятора на кабель питания, подключенного к усили-

телю. В случае необходимости извлечения усилителя из автомобиля после его установки, кабель заземления

следует отключать последним от усилителя.

Модель Внешний предохранитель

(Приобретается отдельно)

Кабель питания/

заземления

Комплект для подключе-

ния KICKER

KX400.4 1 х 80 А Диаметр 4 PK4, CK44, ZCK44
