Rockford Fosgate PBR300X1 [6/11] Установка



Установка

Установка в салоне

При установке усилителя в салоне автомобиля необходимо обеспечить поступление достаточного количества воздуха

для организации естественного теплоотвода. При установке усилителя под сиденьем необходимо обеспечить величину

воздушного зазора вокруг радиатора усилителя не менее 2,54 см.

Установка усилителя в салоне автомобиля с воздушным зазором вокруг радиатора усилителя менее 2,54 см категоричес-

ки запрещается, так как в этом случае не будут обеспечены условия для нормального охлаждения, что сильно скажется

на работе усилителя.

Аккумулятор и система зарядки

Усилители увеличивают нагрузку на аккумулятор автомобиля и его систему зарядки. Рекомендуется проверить состо-

яние генератора и аккумулятора, чтобы быть уверенным в том, что электрической системой обеспечивается достаточ-

ная для поддержания работы Вашей стереосистемы мощность. Стандартные электрические системы, находящиеся

в рабочем состоянии, без проблем справляются с дополнительной нагрузкой от любого усилителя серии Punch, хотя

срок службы аккумулятора и генератора может при этом слегка уменьшиться. Для наилучшего обеспечения работоспо-

собности усилителя рекомендуется использовать аккумулятор, предназначенный для тяжелых условий эксплуатации, и

накопительный конденсатор.

ПРОКЛАДКА ПРОВОДОВ

ВНИМАНИЕ: Если Вам неудобно самостоятельно осуществлять прокладку проводов при установке Вашего

нового изделия, пожалуйста, обратитесь к Авторизованному дилеру Rockford Fosgate.

ВНИМАНИЕ: Для предотвращения возможного повреждения изделия, загорания и/или получения травмы пе-

ред установкой снимите клемму с отрицательного вывода аккумулятора.

ВНИМАНИЕ: Не прокладывайте провода питания вблизи слаботочных входных кабелей, антенны, силовых вы-

водов, чувствительного оборудования или электрических жгутов. В проводах питания протекают

значительные токи, которые могут вносить помехи в работу аудиосистемы.

1. Нарисуйте схему прокладки. Соберите RCA-кабели в жгут, но отдельно от кабелей питания усилителя и любых

других устройств, особенно электромоторов. Это делается с тем, чтобы исключить возможность наведения помех

на аудиосигнал от возникающих электрических полей. Места прохода проводов через теплозащитный щиток или

любую металлическую стенку следует защитить от короткого замыкания установкой резиновых или пластиковых

втулок. Оставьте в этих местах запас по длине, чтобы потом можно было провести подгонку.

ПРИМЕЧАНИЕ: Для подключения к гнездам питания (В+) и «земли» (GND) рекомендуется использовать провод

10 AWG.

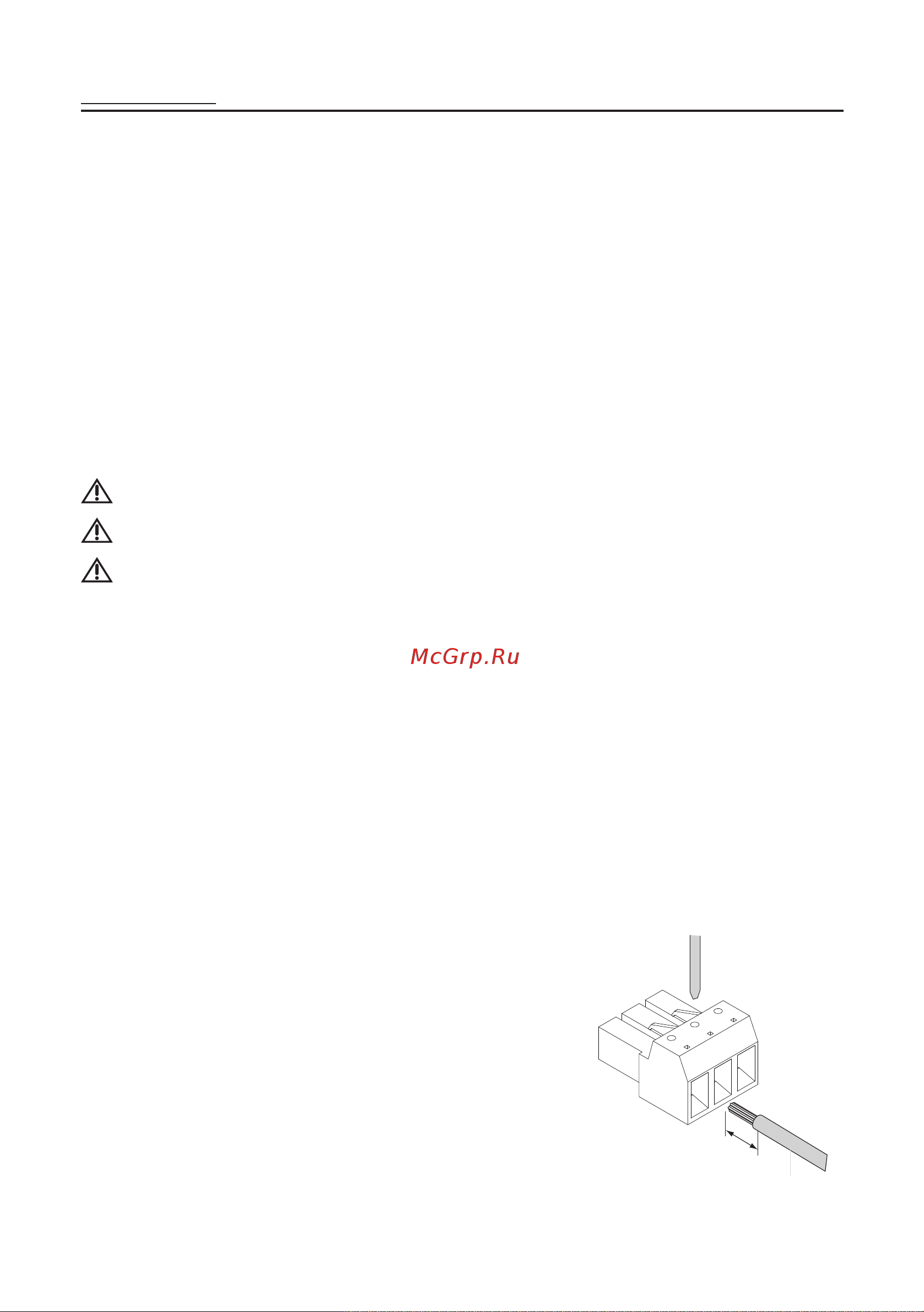

Подготовьте провод КРАСНОГО ЦВЕТА (кабель питания) для подсоединения к усилителю, удалив изоляцию на

длине 9.5 мм от конца провода. Вставьте оголенную часть провода в гнездо питания B+ и закрутите зажимной винт

для надежной фиксации провода в гнезде.

ПРИМЕЧАНИЕ: Кабель питания B+ ДОЛЖЕН быть защищен плавким предохранителем, расположенным на рассто-

янии не более 45,7 см от аккумулятора автомобиля. Установите держатель предохранителя под капотом и обеспечьте

защиту контактов от проникновения воды.

3. Разрежьте КРАСНЫЙ провод (кабель питания) в пределах расстояния не более 45,7 см от аккумулятора автомобиля

и вставьте в промежуток держатель предохранителя (в комплект поставки не входит). Для выбора нужного плавко-

го предохранителя смотрите раздел «Технические характеристики». Не вставляйте предохранитель на этом этапе.

4. Удалите изоляцию на длине 1,27 см от конца подключаемого к аккумулятору кабеля питания и закрепите путем

обжимания большое контактное кольцо на кабеле. Используйте

контактное кольцо для подключения к положительному штырю ак-

кумулятора.

5. Подготовьте провод ЧЕРНОГО ЦВЕТА (кабель заземления) для

подсоединения к усилителю, удалив изоляцию на длине 9.5 мм от

конца провода. Вставьте оголенную часть провода в гнездо GND и

закрутите зажимной винт для надежной фиксации провода в гнезде.

Подготовьте место заземления на «массу», удалив краску с поверх-

ности металла и тщательно очистив ее от грязи и масла. Очистите от

изоляции другой конец провода и прикрепите контактное кольцо.

Притяните кабель к корпусу не анодированным винтом с помощью

крестовой отвертки.

ПРИМЕЧАНИЕ: Длина провода ЧЕРНОГО ЦВЕТА (кабель заземле-

ния) должна быть как можно меньшей: в любом слу-

чае — менее 76,2 см.

Оголить

провод

на мм
