D-Link DSL-504G [2/12] Подключение кабелей

Подключение кабелей

Установите маршрутизатор в удобное, доступное и одновременно защищенное место так, чтобы были видны

светодиоды диагностики на передней панели устройства.

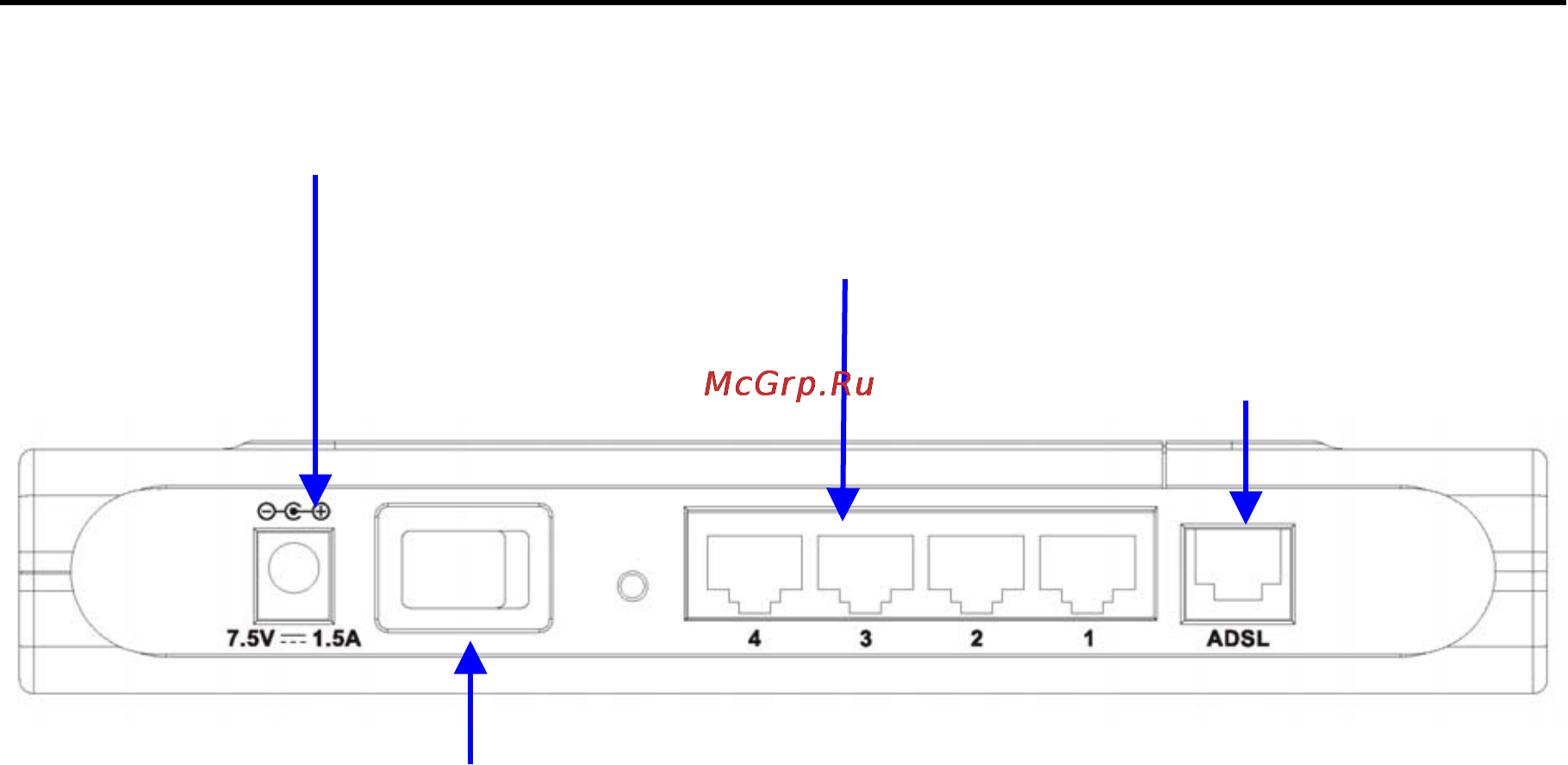

Подключите блок питания

Подключите компьютер к маршрутизатору

Подключите ADSL кабель

Включите питание

Сейчас все готово к подключению маршрутизатора. Выполните следующие шаги:

1. Подключите ADSL линию – Используйте кабель ADSL на основе витой пары (стандартный телефонный

кабель – включен в поставку) для подключения маршрутизатора к телефонной настенной розетке. Один

конец кабеля подключите к порту ADSL на задней панели устройства , а другой вставьте в настенную

телефонную розетку. При необходимости установки низкочастотного фильтра, следуйте инструкции,

которую предоставит провайдер услуг Интернет.

2. Подключите маршрутизатор к компьютеру – Подключите модем прямо к 10/100BASE-TX Ethernet

адаптеру (NIC) или установленному фабрично порту Ethernet Вашего компьютера PC или ноутбука.

Используйте кабель Ethernet из комплекта.

3. Подключите блок питания – Вставьте шнур блока питания переменного тока (AC Power Adapter) в

гнездо питания, маркированное как 9V AC 1A и расположенное на задней панели устройства, и включите

блок питания в силовую розетку. Индикатор Power LED загорится. Через несколько секунд индикатор

Status LED начнет мигать зеленым цветом; это обозначает, что маршрутизатор работает. Посмотрите на

индикатор Ethernet Link/Act и убедитесь, что он горит зеленым или мигает; это говорит о том, что

соединение с Вашим компьютером установлено. Используйте эти индикаторы для определения статуса

работы маршрутизатора.

4. Включите питание – Переведите выключатель питания, расположенный на задней панели устройства в

положение включено. Индикатор Power LED загорится. Через несколько секунд индикатор Status LED

начнет мигать зеленым цветом; это обозначает, что маршрутизатор работает
