МК_RР РЭ (Редакция 8.2) 2015 3
4 Сборка
Весы состоят из весоизмерительного устройства (модуля взвешивающего) и весового терминала-регистратора (терминала).
3.1 Снять с модуля взвешивающего грузоприемную платформу и удалить транспортировочные упоры-ограничители (Рис. 3.1).
3.2 Вывернуть (полностью) транспортировочный винт-упор, вращая его только против часовой стрелки.
Вращение винта-упора по часовой стрелке может привести к деформации датчика и выходу модуля взвешивающего из строя.
3.3 Протянуть кабель внутри стойки и подключить к терминалу (Рис. 3.2).
3.4 Привинтить стойку к кронштейну модуля взвешивающего.
3.5 Излишки кабеля убрать в стойку.
При подключении кабеля следите за совпадением ключей разъемов при их стыковке.

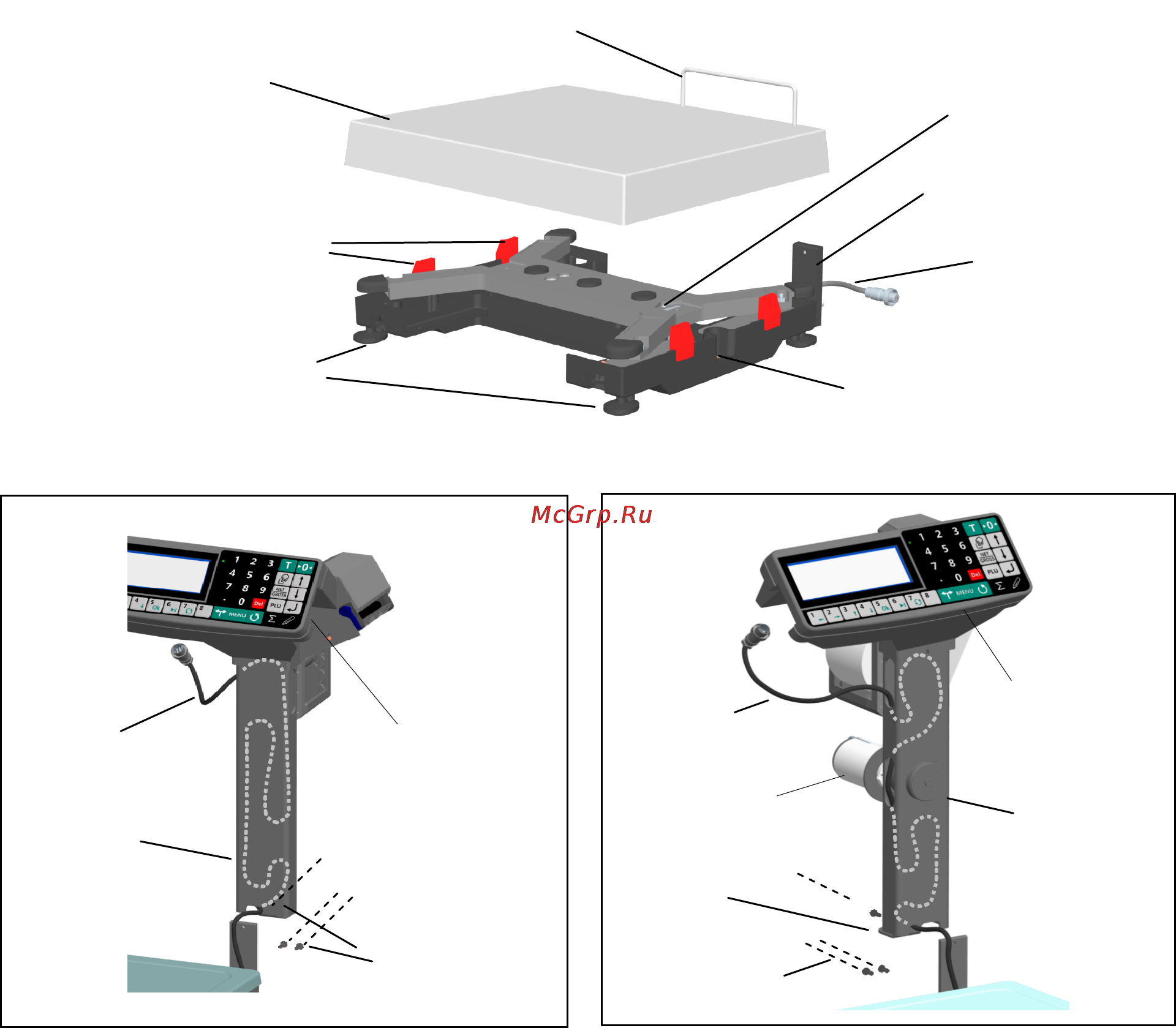

Рис. 3.1 - Модуль взвешивающий
Рис. 3.2- Сборка весов
MK_RP10, MK_R2P10
Рис. 3.3 - Сборка весов
MK_RP10-1, MK_R2P10-1
3.6 Установить весы на твердой ровной поверхности (столе) неподверженной вибрациям.
3.7 Ввернуть в основание модуля регулировочные опоры так, чтобы упор стойки (см. Рис. 3.3), служащий для повышения устойчивости
весов, касался поверхности стола.
3.8 Не нарушая касания упора поверхности стола, регулировочными опорами, выставить весы по ампуле уровня.
3.9 Установить на весы грузоприемную платформу.
5 Включение
Подготовить терминал к работе (см. «RP, R2P. Весовой терминал-регистратор с печатью этикеток и чеков». Руководство по экс-
плуатации).
Убедиться, что грузоприемная платформа весов ненагружена и включить весы. По окончании теста, весы включатся в рабочий
режим.
6 Работа
Полное описание работы приведено в руководство по эксплуатации: "RP, R2P. Весовой терминал-регистратор с печатью этикеток и
чеков" (см. на DVD диске, входящем в комплект поставки.
7 Уход за весами
Ежедневный уход за весами включает в себя промывку водой наружной поверхности платформы с добавлением 0,5% моющего
средства и последующей протиркой её сухой тканью. При этом грузоприемную платформу рекомендуется снять.
а)
Стойка
Блок
подмотки
б)
Терминал RP
Терминал RP
Кабель
Кабель
Стойка
Винты крепления
стойки (3шт.)
Винты крепления
стойки (3шт.)
Упор
стойки
Грузоприемная
платформа
Транспортировочные
упоры-ограничители
(4 шт.)
Ампула уровня
Кабель
Транспортировочный
винт-упор
Кронштейн
Регулировочные
опоры (4шт.)
Ограничитель
