6 РЭ ВПМ MF (Редакция 10) 2016
Часть 1. Конструкция весов
1.1 Обозначение весов
Пример обозначения весов
1.2 Общий вид весов
Общий вид весов (Рис. 3) приведен для модификации торговых весов ВПМ_Т1.

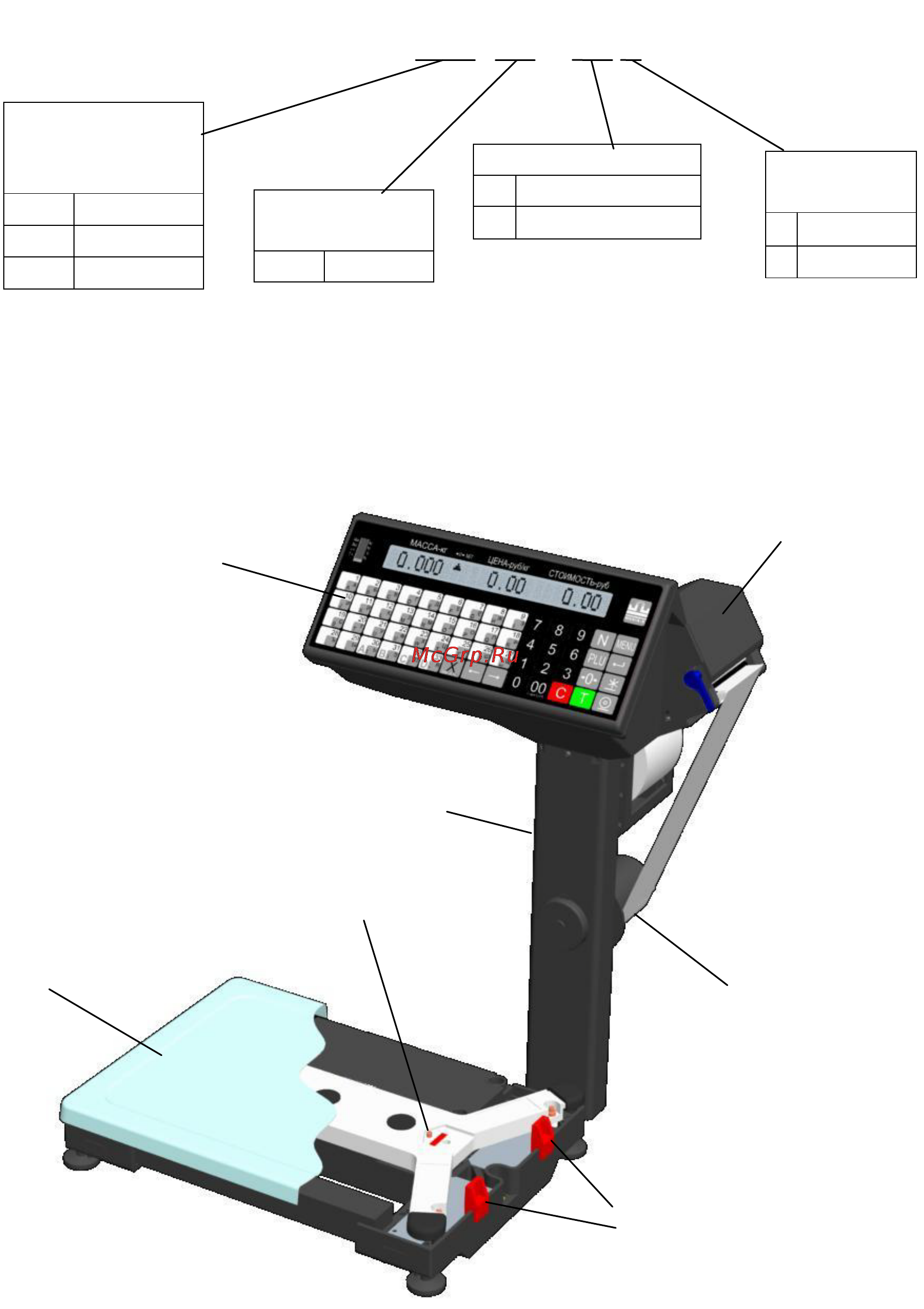

Рис. 3. Общий вид весов ВПМ_Т1
Торговые весы имеют два индикатора, один со стороны продавца, другой со стороны покупа-
теля. Количество кнопок быстрого вызова товара - 33.
Фасовочные весы имеют один индикатор со стороны оператора. Количества кнопок быстрого
вызова товара - 25.
Наибольший
предел
взвешивания
6
6 кг
15
15 кг
32
32 кг
Количество
диапазонов
2
два
Тип весов
Ф
фасовочные
Т
торговые
Узел
подмотки
1
есть
нет
В П М – 15 . 2 – Т 1
Грузоприемная
платформа
Узел
подмотки
Стойка
Печатающее
устройство
Транспортировочные
вкладыши (всего 4 шт.)
Транспортировочный
винт-упор
Индикатор
