6 ПС ВПМ MF (Редакция 7.2) 2014

4.1 Интерфейс RS-232

Весы являются ведомым устройством. Скорость обмена данными 57600 бод. Прием и передача

байта осуществляется через универсальный асинхронный приемопередатчик последовательным пото-

ком 10 бит:

- 1 стартовый бит;

- 8 бит данных;

- 1 стоповый бит.

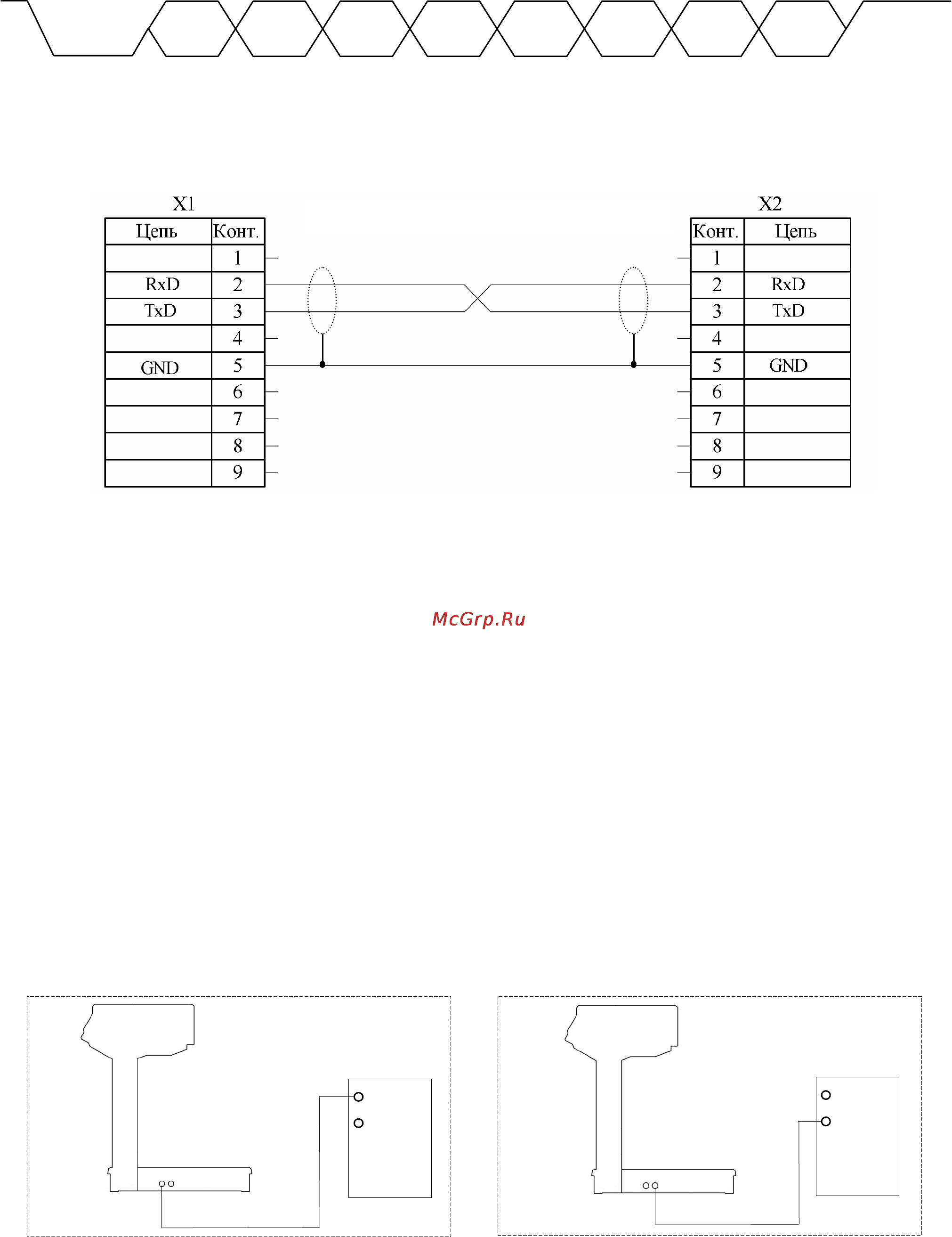

Рис. 4.1 - Диаграмма приема/передачи байта

При работе в среде RS-232 к компьютеру возможно подключение только одних весов.

Подключение весов к компьютеру осуществляется кабелем, входящим в комплект поставки весов

(см. Рис. 4.2).

Рис. 4.2 - Интерфейсный кабель RS-232

Указания по электромонтажу:

Электрические цепи вести кабелем КММ (0,12÷0,2) мм или аналогичным.

Надёжная работа интерфейса обеспечивается при длине кабеля не более 15м.

4.2 Интерфейс Ethernet

Настройки должны быть определены системным администратором, обслуживающим локальную

сеть.

Подключение весов к сети Ethernet осуществляется стандартным кабелем. Кабель в комплект по-

ставки не входит.

Для обмена данными весов с компьютером используется два типа протоколов:

- протокол UDP. Используется для поиска весов в рамках локальной сети. По этому протоколу

пользовательской программой в сеть отсылается сообщение-запрос для всех весов. Весы так же по

протоколу UDP отвечают своим идентификатором, содержащим персональный IP-адрес, и дают воз-

можность программе составить список весов, находящихся в сети и готовых к обмену данными.

- протокол TCP. Используется для установки соединения между пользовательской программой и

конкретными весами; передачи данных, необходимых для работы весов; считывания данных для ана-

лиза и служебной информации. Варианты подключения весов приведены на Рис. 4.3 и Рис. 4.4:

Рис. 4.3 - Подключение весов: а - RS-232, б - Ethernet

Х1, Х2 - розетка DB9-F, с кожухом

ПК

Etherne

ПК

RS-232

START

STOP

D1 D2 D3 D4 D5 D6 D7
