3 Сборка

Весы состоят из весоизмерительного устройства (модуля взвешивающего) и терминаларегистратора (терминала).

3.1 Снять с модуля взвешивающего грузоприемную платформу и удалить транспортировочные упоры-ограничители (Рис. 3.1).

3.2 Вывернуть (полностью) транспортировочный винт-упор, вращая его только против часовой стрелки.

 Вращение винта-упора по часовой стрелке может привести к деформации датчика и выходу модуля взвешивающего из строя.

3.3 Протянуть кабель внутри стойки и привинтить стойку к кронштейну модуля. Привинтить терминал к стойке (Рис. 3.2).

Подключить к терминалу кабель и сетевой адаптер. Излишки кабеля убрать в стойку.

Примечание - Вариант установки терминала на столе или на стене, см. в руководстве по эксплуатации: "RА. Весовой терминал-

регистратор" (на DVD диске, входящем в комплект поставки).



При подключении кабеля, следите за совпадением ключей разъемов, при их стыковке.

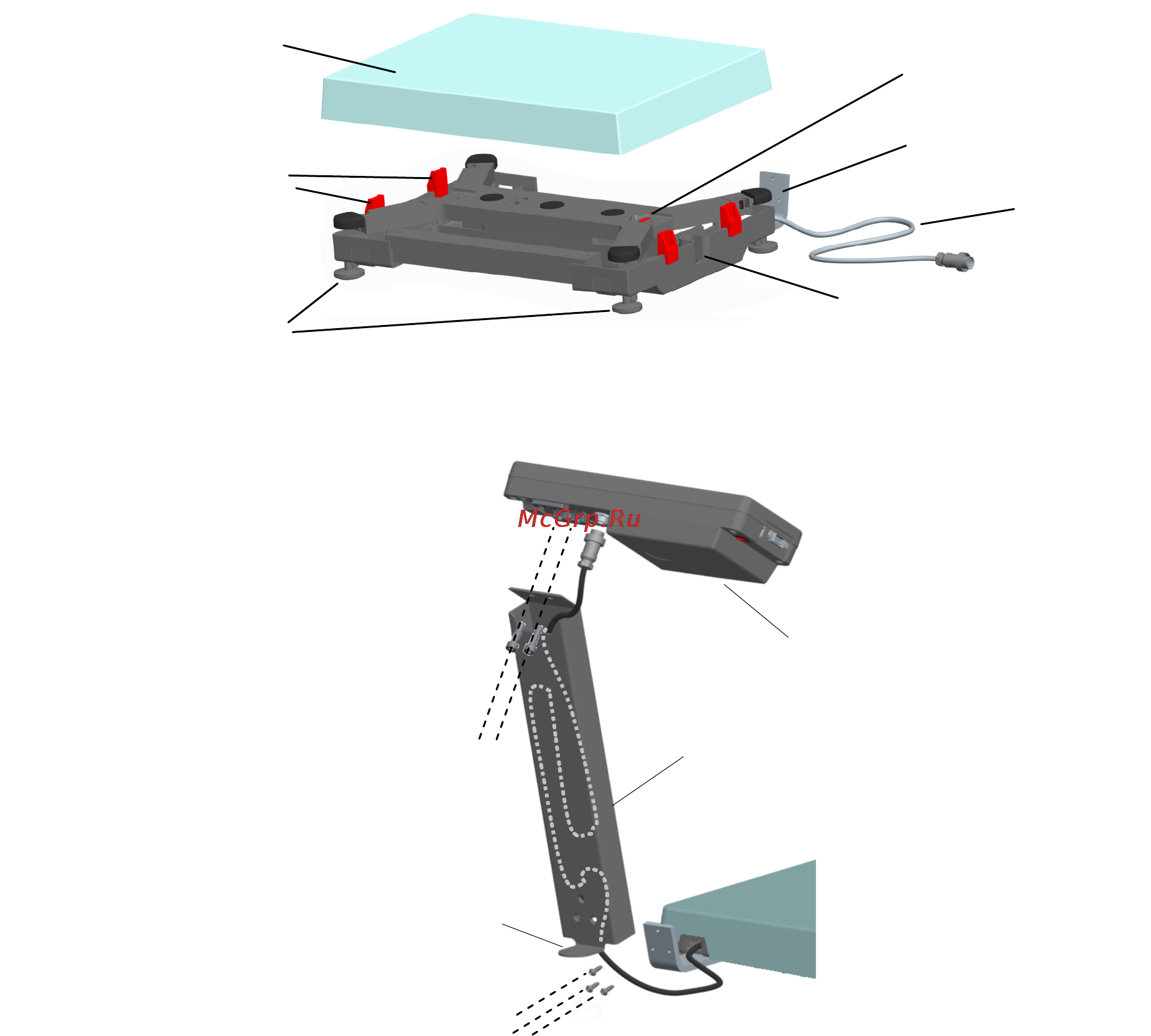

Рис. 3.1 - Модуль взвешивающий

Рис. 3.2 - Сборка весов

3.4 Установить весы на твердой ровной поверхности (столе) неподверженном вибрациям. Ввернуть в основание платформы регу-

лировочные опоры так, чтобы упор стойки (см. Рис. 3.2), служащий для повышения устойчивости весов, касался поверхности стола.

Не нарушая касания упора поверхности стола, регулировочными опорами, выставить весы по ампуле уровня.

Установить на весы грузоприемную платформу.

4 Включение

Подготовить терминал к работе (см. руководство по эксплуатации «Терминал- регистратор весовой»).

Включить весы (перед включением весов убедитесь, что грузоприемная платформа не нагружена).

По окончании теста, весы включатся в рабочий режим.

5 Работа

Полное описание работы приведено в руководстве по эксплуатации: "RА. Весовой терминал-регистратор" (см. на DVD диске, входя-

щем в комплект поставки).

Стойка

Упор

стойки

Терминал

Грузоприемная

платформа

Транспортировочные

упоры-ограничители

(4 шт.)

Ампула

уровня

Кабель

Транспортировочный

винт-упор

Кронштейн

Регулировочные

опоры (4шт.)
