1 Введение

Весовой терминал-регистратор с печатью чеков RC (далее терминал) предназначен для рабо-

ты в составе весовых устройств. Терминал позволяет:

- отображать результаты взвешивания;

- проводить операции по учету весовых и штучных товаров, регистрировать их и переда-

вать результаты в учетные системы предприятия;

- печатать товарные чеки и отчеты.

 Данное руководство соответствует работе терминала с прошивкой версией 4.7. и старше.

2 Конструкция

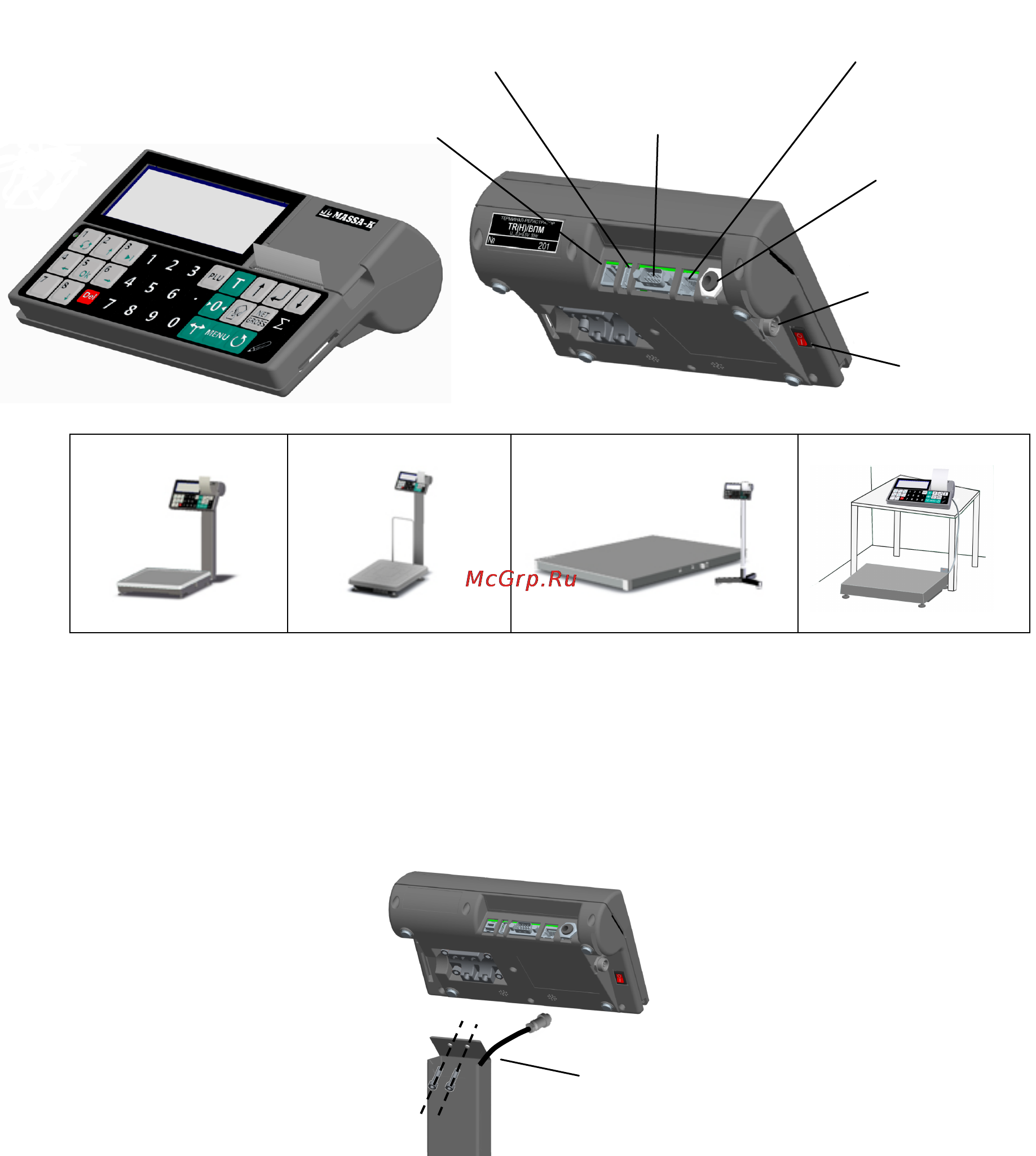

Рис. 2.1 - Общий вид терминала RС, примеры использования

Терминал крепится к стойке модуля взвешивающего (весового модуля), а так же может кре-

питься на стене или устанавливаться на столе. Выходной кабель весового модуля подключается к

терминалу, образуя весы.

Перечень весовых модулей, совместимых с терминалом, приведен в приложении, п. 9.2.

Рис. 2.2 - Крепление терминала RС на стойке весов МК и ТВ

Разъем

интерфейса RS-232

Разъем интерфейса

Ethernet

Разъем подключения

сетевого адаптера

Выключатель

Разъем подключения

модуля

взвешивающего

Разъем

интерфейса USB

Разъем подключения

выносного индикатора

ИВ-RC

Вывод кабеля

из стойки
