18 РЭ МК_С (Редакция 9.2) 2016
10
0x84
В поле данных
информация о
взвешивании
товара
Передаваемые данные - 12 байт:
1, 2, 3 байты - PLU;
4, 5, 6 байты - масса;
7-ой байт - единицы измерения массы: 0x00 - грамм, 0x01 - 10
-1
грамм;
8, 9, 10 байты - количество штук товара;
11-й байт - предупреждения режима взвешивания:
биты 1 и 0 - точность: 00 - до 1 штуки, 01 - до 10%, 10 - более 10%;
12-й байт - статус режима взвешивания:
бит 7 - активность индикатора «<-0->»: 1 - активен, 0 - не активен;
бит 6 - активность индикатора «NET»: 1 - активен, 0 - не активен;
бит 5 - флаг нажатия кнопки «*»;
бит 4 - флаг изменения в параметрах;
бит 3 - флаг нового взвешивания;
биты 2 и 1 - режим контроля: 00 - масса < L, 01- масса в норме, 10
- масса >H;
бит 0 - состояние процесса взвешивания: 1 - завершен, 0 - не за-
вершен.
11
0x85
Ошибка выпол-
нения команды
Передаваемые данные - 1 байт (код ошибки / предупреждения):
0x00…0x7F - ошибки, 0x80…0xFF - предупреждения.
Ошибки: 0x01 - весы неисправны, 0x02 - команда не существует.
Предупреждения: 0x81 - весы не готовы принять команду (повто-
рить команду).
Электрическая схема интерфейсного кабеля приведена на Рис. 8.2.
Надёжная работа интерфейса обеспечивается при длине кабеля не более 15 м.

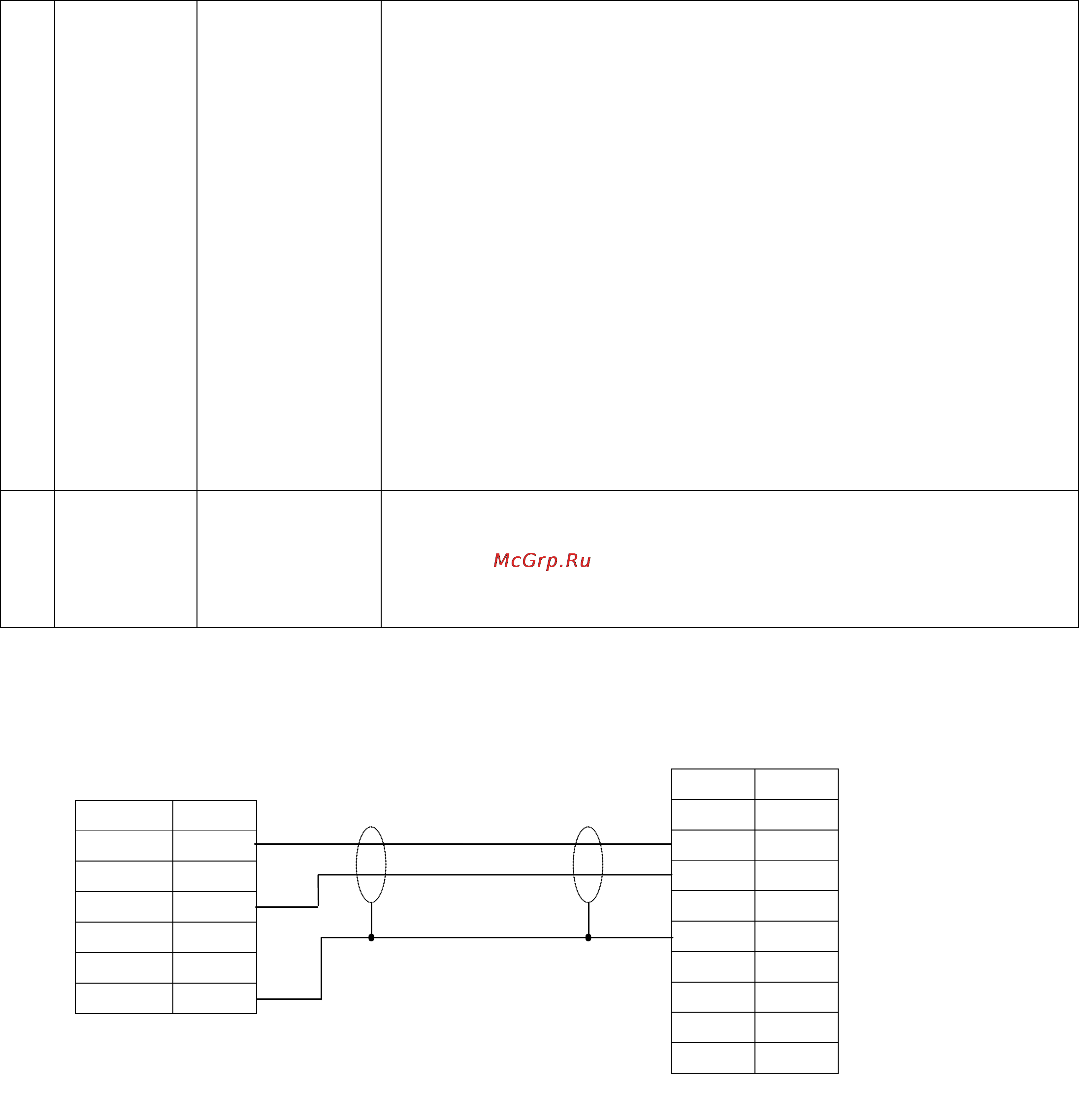

Рис. 8.2 - Схема электрическая интерфейсного кабеля
Указания по электромонтажу:
Электрические цепи вести кабелем КММ-4 (0,12 ÷ 0,2) мм или аналогичным.
9 Работа весов с компьютером
Весы комплектуются CD диском с программой информационно-технической поддержки СВ-01. Про-
грамма позволяет:
- создать компьютерную базу данных практически неограниченного количества товаров;
- быстро найти товар в базе данных и передать значение массы штуки и другие параметры в весы;
- сохранить результаты взвешивания в памяти компьютера;
- составить и распечатать отчеты за любой период времени о результатах взвешивания.
Графический интерфейс программы приведен на Рис. 9.1.
Подробное описание работы программы приводится в инструкции оператора на прилагаемом CD диске.
Х1 (вилка MDN-6M)
Цепь
Конт.
TxD
1
2
RxD
3
TARЕ
4
+ 5 V
5
GND
6
К весам
Х2 (розетка DB9-F, с кожухом
)
Конт.
Цепь
1
DCD
2
RxD
3
TxD
4
DTR
5
SG
6
DSR
7
RTS
8
CTS
9
R1
К компьютеру
