РЭ МК_А (S) (Редакция 19.2) 2016 17

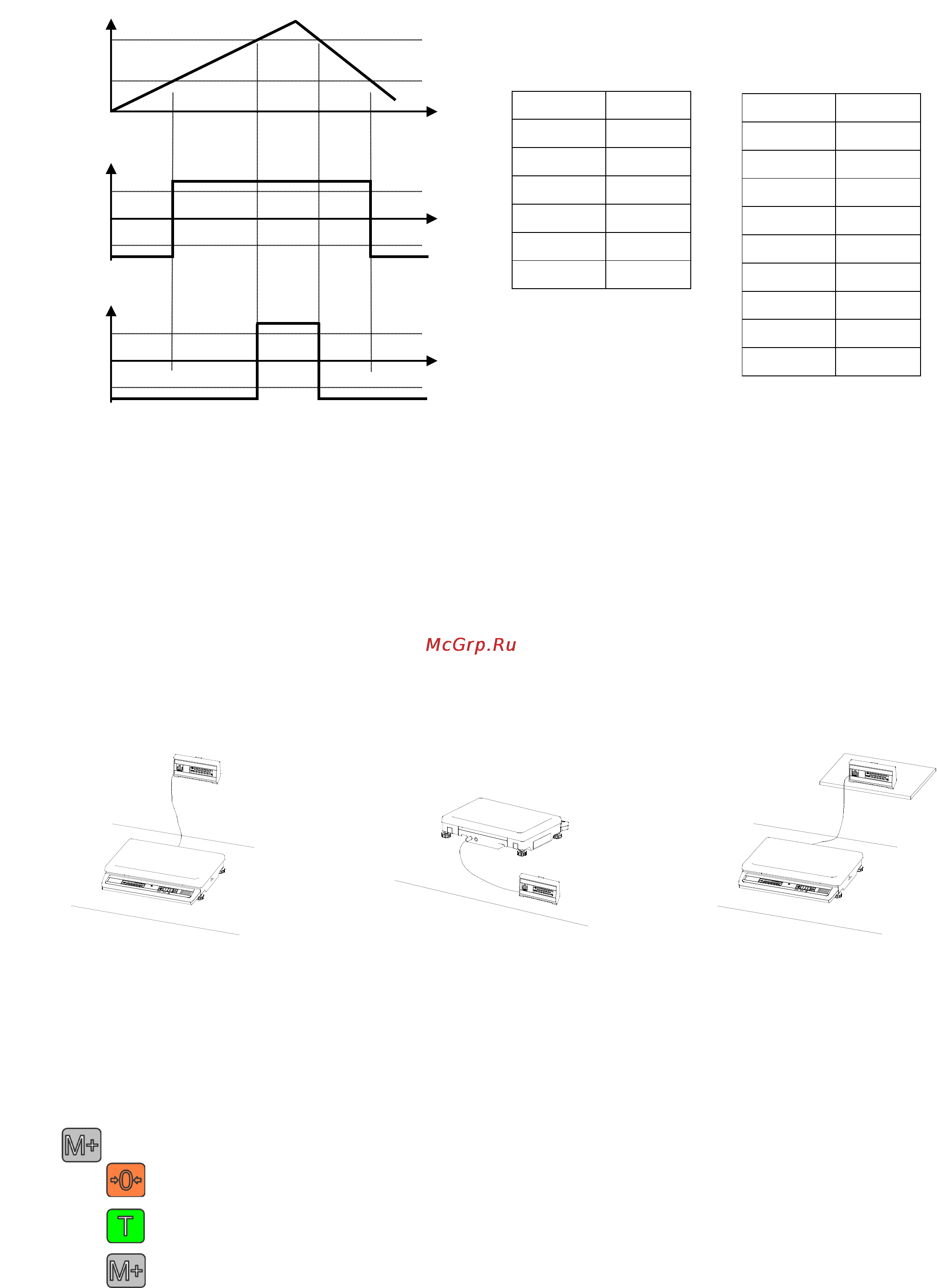

Рис.7.3
-
Зависимость сигналов
управления от массы
Рис. 7.4 - Контакты разъема
интерфейса RS-232 в режиме управления
дозирующими устройствами
в модификациях весов
7.9 Подключение выносного индикатора
Подключение выносного индикатора возможно только в модификациях весов, имею-
щих разъем для его подключения (тип разъема MDN-6R) .
Если Вы приобрели выносной индикатор ИВ-3, подключите его к разъёму выносного
индикатора весов (Рис. 5.1).
Рис. 7.5 - Варианты установки выносного индикатора
8 Установка параметров весов
С клавиатуры весов можно изменить ряд параметров (Табл. 8.1
). Для входа в меню
параметров, после включения весов (во время прохождения теста индикации) нажать
кнопку
. На индикаторе появится наименование первого параметра.
Кнопка
служит для выбора параметра.
Кнопка
для набора значения параметра.
Кнопка
для выхода из меню.
t
t
t
US1 ≤ - 3
US1 ≥ 3
US0 ≥ 3
m, кг
0
S1
0
Н
L
US0 ≤ - 3
S0
0
Цепь
Конт.
S0
1
S1
2
ZERO
3
TARE
4
+ 5 V
5
GND
6
MDN-6R
Цепь
Конт.
S1
1
ZERO
2
S0
3
TARE
4
GND
5
6
+ U
7
8
9
DB-9MA
C
o
u
n
t
%
а)
б)
C
o
u
n
t
%
в)
