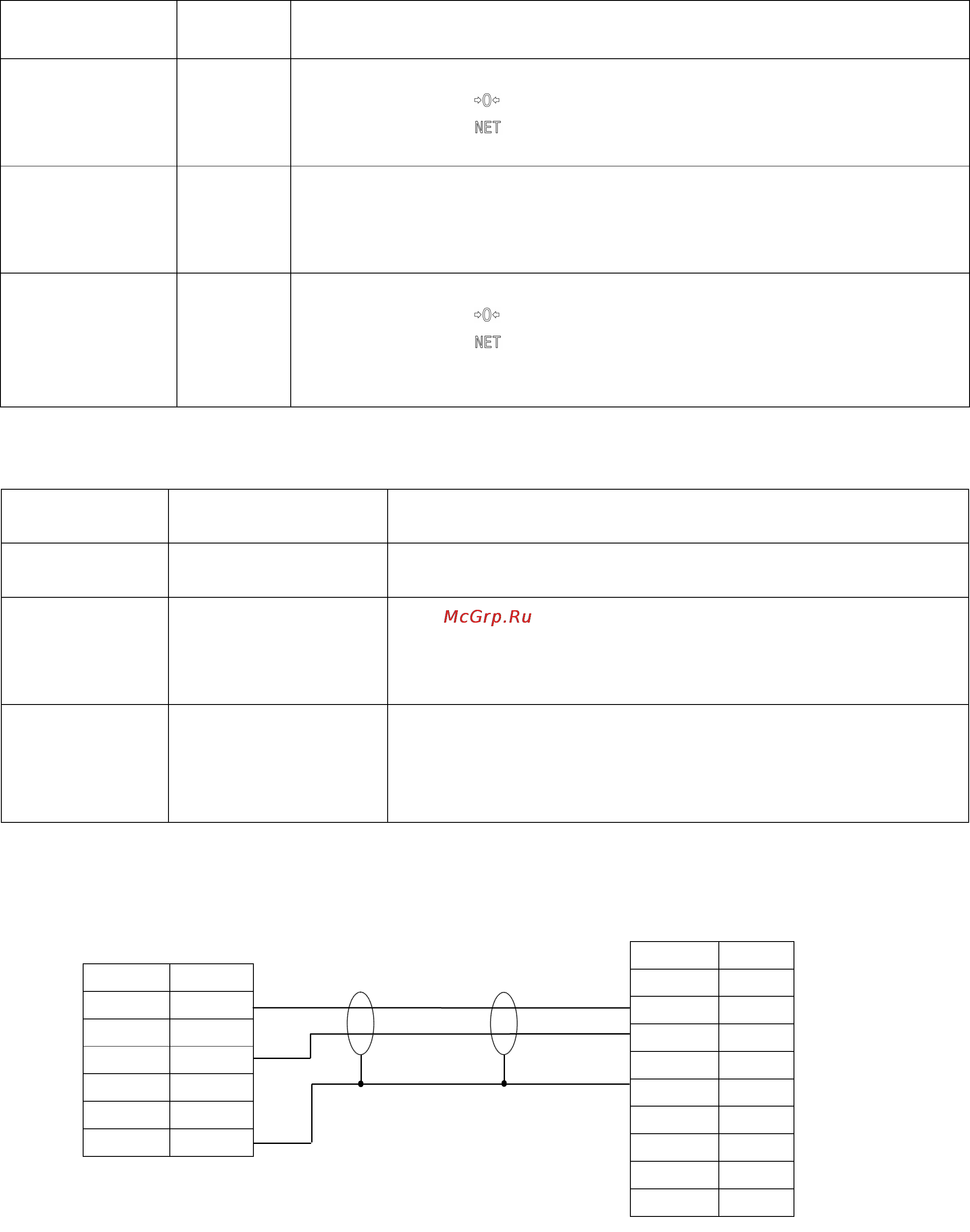

РЭ МК_Т (Редакция 11.2) 2016 15
Табл. 9.1
Название
команды
Код
команды
Информация, передаваемая весами
Запрос слова
состояния
0x44
D7 - индикатор процесса взвешивания: 1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D15 - D8, D4 - D0 - неопределенное состояние
Запрос
массы,
выводимой
на индикацию
0x45
D15 - знак массы: 0 - «+», 1- «-» ;
D14 - D0 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
Запрос
дискретности
отсчета
0x48
D7 - индикатор процесса взвешивания: 1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - в граммах; 0x01 - в де
сятых
долях грамма
Протокол № 9
Перечень команд приведен в Табл. 9.2.
Табл. 9.2
Название
команды
Передаваемые
данные
Информация, передаваемая весами
Тарирование 0х00, 0х00, 0х01
Отсутствует. При неустановившемся режиме команда
игнорируется
Передача цены
ведущим
устройством
0х00, 0х00, 0х02,
<Ц1>, <Ц2>, <Ц3>,
<Ц4>, <Ц5>, <Ц6>
<М1>, <М2>, <М3>, <М4>, <М5>, <М6>,
<Ц1>, <Ц2>, <Ц3>, <Ц4>, <Ц5>, <Ц6>,
<С1>, <С2>, <С3>, <С4>, <С5>, <С6>
При неустановившемся режиме команда игнорируется
Запрос
информации
от весов
0х00, 0х00, 0х03,
0х00, 0х00, 0х00,
0х00, 0х00, 0х00
<М1>, <М2>, <М3>, <М4>, <М5>, <М6>,
<Ц1>, <Ц2>, <Ц3>, <Ц4>, <Ц5>, <Ц6>,
<С1>, <С2>, <С3>, <С4>, <С5>, <С6>
При неустановившемся режиме команда игнорируется
Где: М1, . . ., М6 - масса; Ц1, . . ., Ц6 - цена; С1, . . ., С6 - стоимость; М1, Ц1, С1 - младшие цифры.
Электрическая схема интерфейсного кабеля приведена на Рис. 9.2.
Надёжная работа интерфейса обеспечивается при длине кабеля не более 15 м.
Рис. 9.2 - Схема электрическая кабеля
Электрические цепи вести кабелем КММ-4 (0,12 ÷ 0,2) мм или аналогичным.
Х2 (розетка DB9-F, с кожухом)
Х1 (вилка MDN-6M)
Цепь
Конт.
TxD
1
2
RxD
3
TARE
4
+ 5 V
5
GND
6
К весам
Конт.
Цепь
1
DCD
2
RxD
3
TxD
4
DTR
5
SG
6
DSR
7
RTS
8
CTS
9
R1
К компьютеру
