16 РЭ МК_ТВ, МК_ТН (S) (Редакция 2.2) 2016
Перечень команд приведен в Табл. 9.1 (все коды приведены в шестнадцатеричной сис-
теме счисления).
Табл. 9.1
Название
команды
Код
команды
Информация, передаваемая весами
Запрос слова
состояния
0x44
D7 - индикатор процесса взвешивания: 1 - завершен, 0 - не за-
вершен;
D6 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D5 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D15 - D8, D4 - D0 - неопределенное состояние
Запрос массы,
выводимой
на индикацию
0x45
D15 - знак массы: 0 – «+», 1 – «-» ;
D14 - D0 - масса в граммах с дискретностью, соответствующей
типу весов, в прямом коде в двоичной системе счисления
Запрос
дискретности
отсчета
0x48
D7 - индикатор процесса взвешивания: 1 - завершен, 0 - не за-
вершен;
D6 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D5 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - в граммах; 0x01 - в де-
сятых долях грамма.

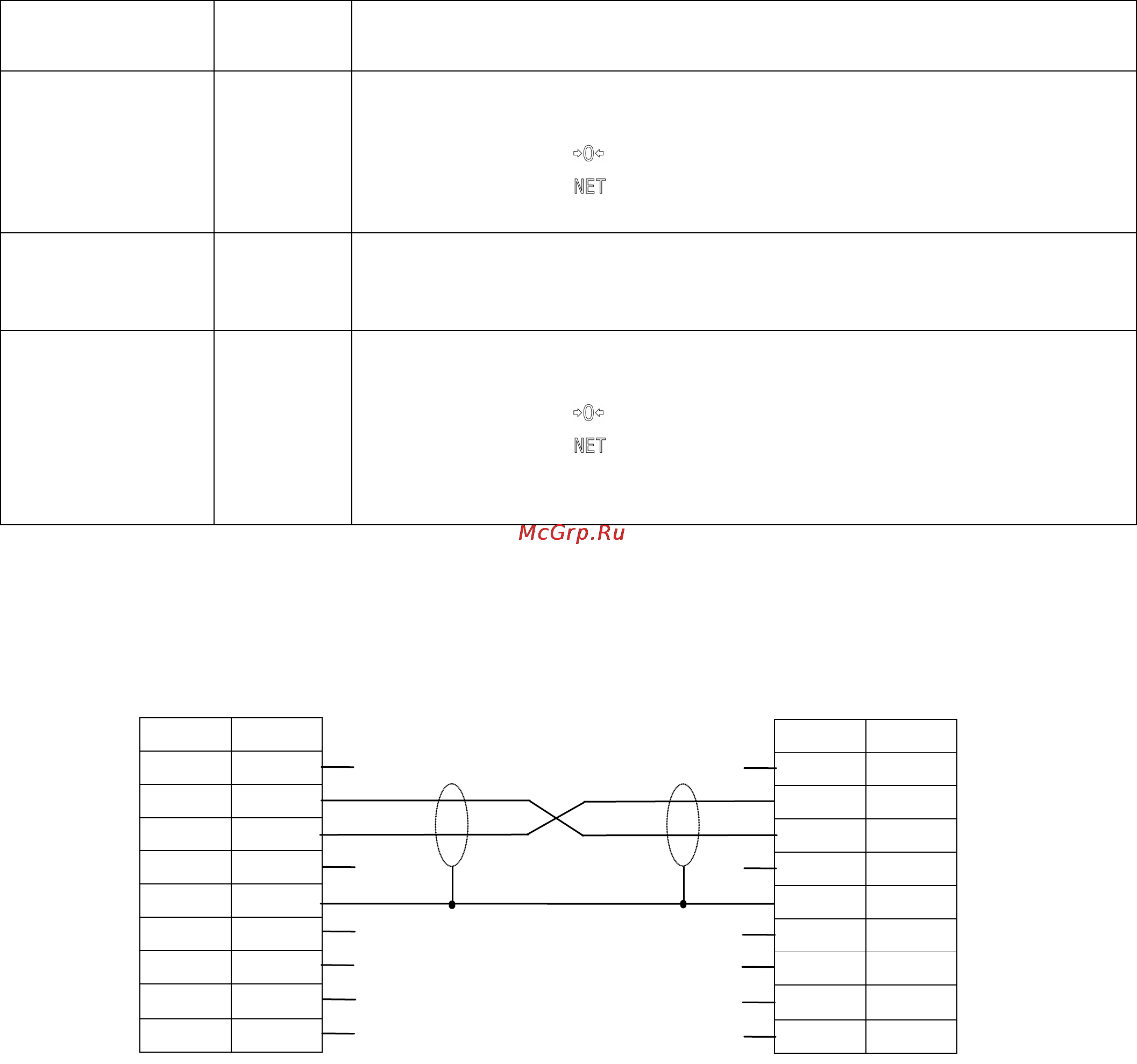

Электрическая схема интерфейсного кабеля приведена на Рис. 9.2.
Надёжная работа интерфейса обеспечивается при длине кабеля не более 15 м.
Рис. 9.2 - Схема электрическая кабеля
Указания по электромонтажу:
Электрические цепи вести кабелем КММ-4 (0,12 ÷ 0,2) мм или аналогичным.
10 Заряд аккумулятора
При автономном режиме работы весов появление сообщения «bAtt» свидетельствует о
необходимости заряда аккумулятора.
Заряд аккумулятора производится в составе весов. Время полного заряда составляет 9 часов.
Для заряда аккумулятора подключить штекер адаптера к весам и подключить адаптер к
сети. Засветится индикатор сети. Начнется заряд аккумулятора.
По окончании времени заряда можно включить весы и работать в режиме постоянного
подзаряда аккумулятора, либо отключить весы от сети и работать автономно.
Конт.
Цепь
1
2
RxD
3
TxD
4
5
GND
6
7
8
9
Х2 (розетка DB-9F, с кожухом)
Конт.
Цепь
1
2
RxD
3
TxD
4
5
GND
6
7
8
9
Х1 (розетка DB-9F, с кожухом)
