А/ТВ РЭ (Редакция 4.2) 2016 11
(D24-D31), (D32-D39).
Список команд приведен в Табл. 6.1 (все коды приведены в шестнадцатеричной системе счис-
ления).
Табл. 6.1
Команда Код Информация, передаваемая весами
Запрос слова
состояния
0x44
D7 - индикатор процесса взвешивания:
1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8, D4 - D0 - неопределенное состояние
Запрос массы,
выводимой на
индикацию
0x45
D15 - знак массы: 0 – «+», 1 – «-» ;
D14 - D0 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
Запрос дискрет-
ности отсчета
0x48
D7 - индикатор процесса взвешивания:
1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г;
0х04 - 0,01 кг; 0х05 - 0,1 кг.
Выборка массы
тары
0x0D
-------
Установка нуля
на индикаторе
массы
0x0E
-------
Запрос массы,
слова состояния
и дискретности
отсчета
0x4A
D7 - состояние процесса взвешивания: 1 - завершен, 0 - не завершен;
D6 - индикатор « »:0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г;
0х04 - 0,01 кг; 0х05 - 0,1 кг;
D39 - знак массы: 0 - «+», 1 - «-»;
D38 - D16 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
6.1 Подключение к компьютеру

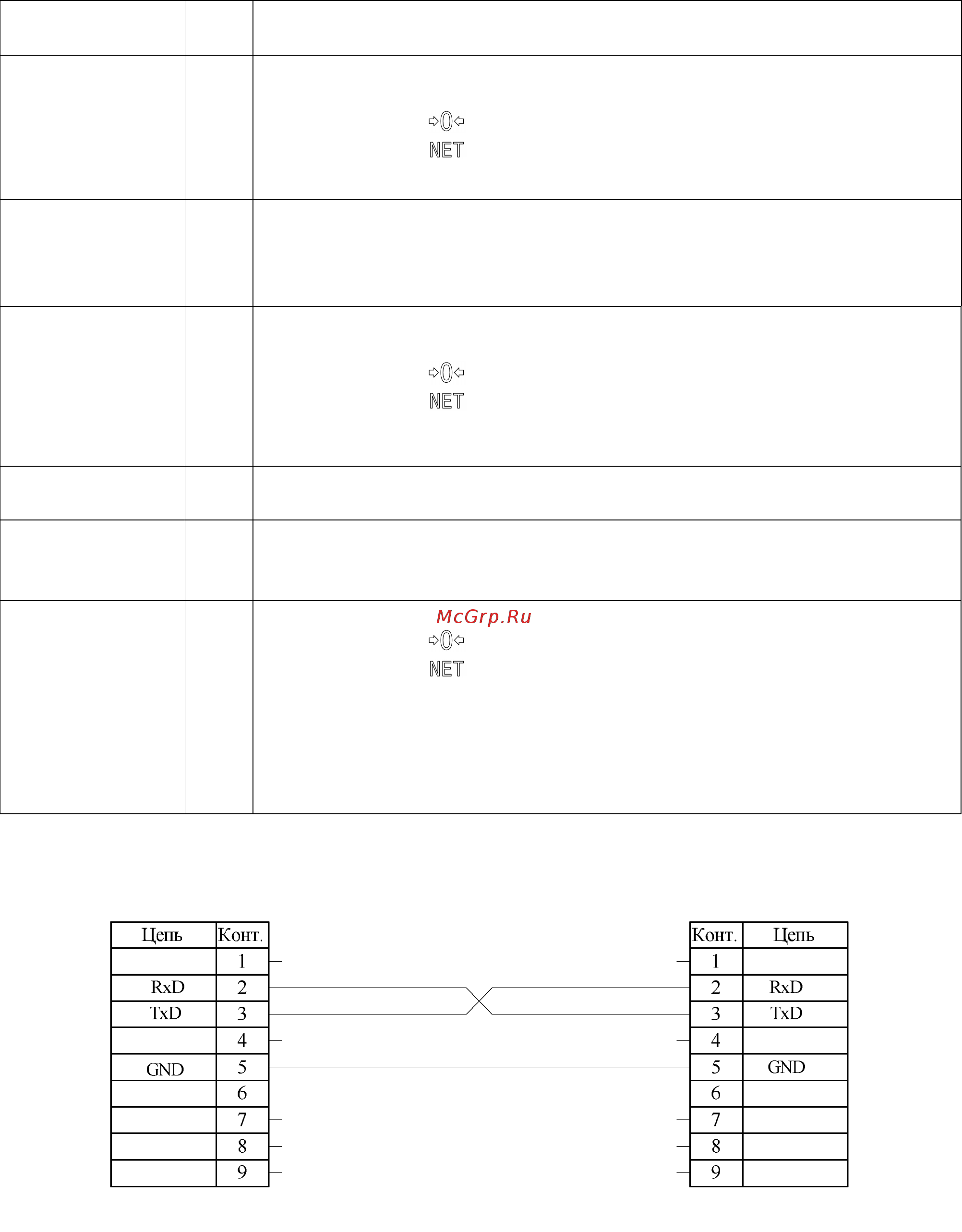

Электрическая схема кабеля для подключения весов к компьютеру приведена на Рис. 6.2.
Рис. 6.2 - Кабель для подключения весов к компьютеру
Указания по электромонтажу - цепи вести кабелем КММ-4 (0,12 ÷ 0,2) мм или аналогичным.
Надёжная работа интерфейса обеспечивается при длине соединительного кабеля не более 15 м.
Х2 (розетка DB9-F, с кожухом) Х1 (розетка DB9-F, с кожухом)
К компьютеру
К терминалу весов
