1 Введение

Терминал весовой А/ТВ (далее терминал) входит в состав весов электронных ТВ-S_А, ТВ-

М_А производства ЗАО «МАССА-К», предназначеных для статических измерений массы различ-

ных грузов при торговых, учетных и технологических операциях на промышленных и торговых

предприятиях.

2 Конструкция терминала

2.1 Внешний вид

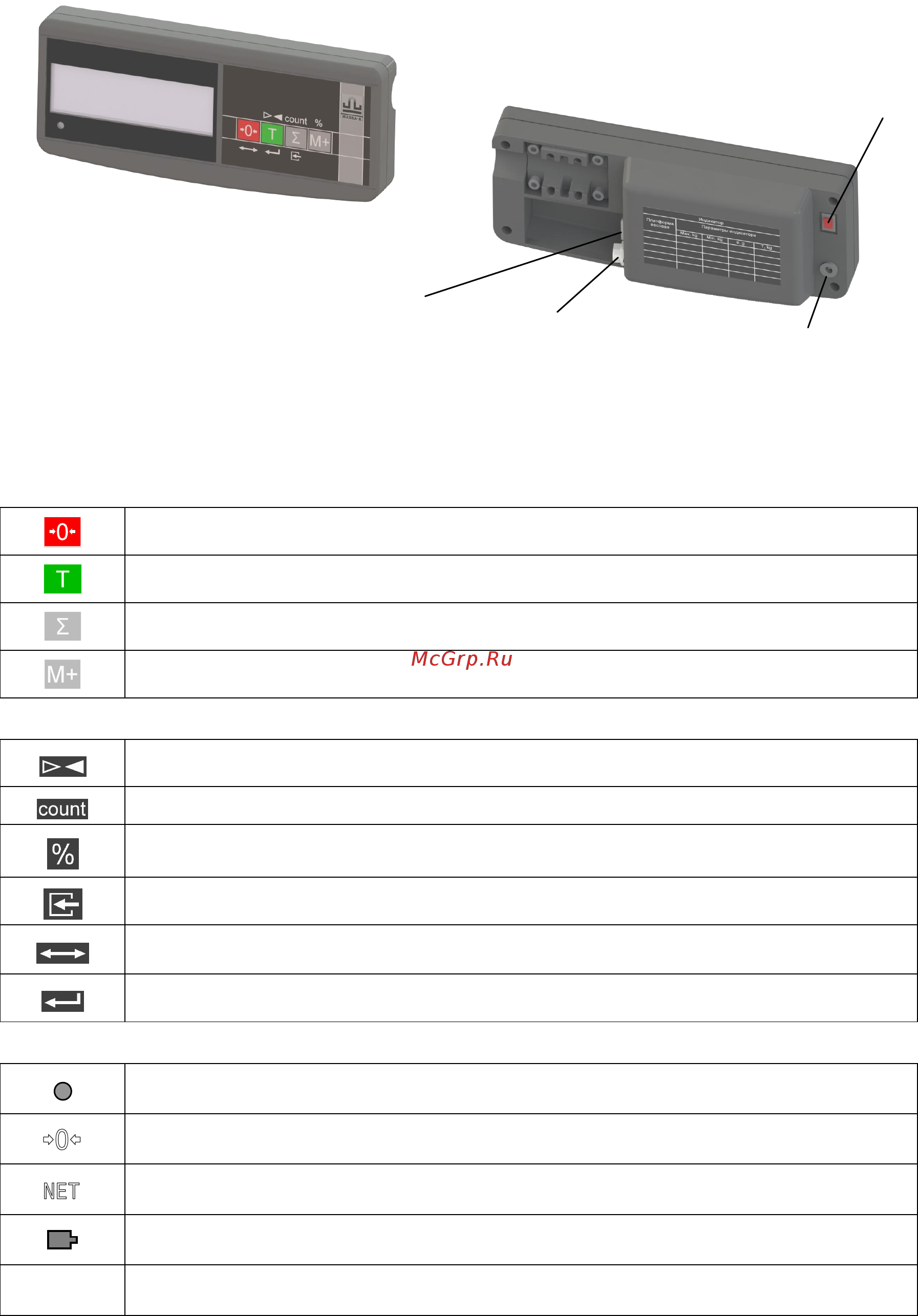

Рис. 2.1 - Терминал весовой А/ТВ

2.2 Назначение кнопок клавиатуры и индикация

Кнопки клавиатуры

Установка нуля весов

Выборка массы тары

Просмотр суммарной массы взвешиваемого товара

Суммирование результата взвешивания

Дополнительные функции функции кнопок

Переход в режим контроля массы (режим компаратора)

Переход в счётный режим

Переход в режим процентного взвешивания

Установка значений в дополнительных режимах работы весов

Выбор значения

Ввод

Индикация

Индикатор подключения сети

Установка нуля весов

Работа с тарой

Индикатор разряда аккумулятора

kg Стабильное показание массы

Разъем интерфейса

RS-232

Выключатель

Разъем подключения

модуля взвешивающего

Разъем подключения

сетевого адаптера
