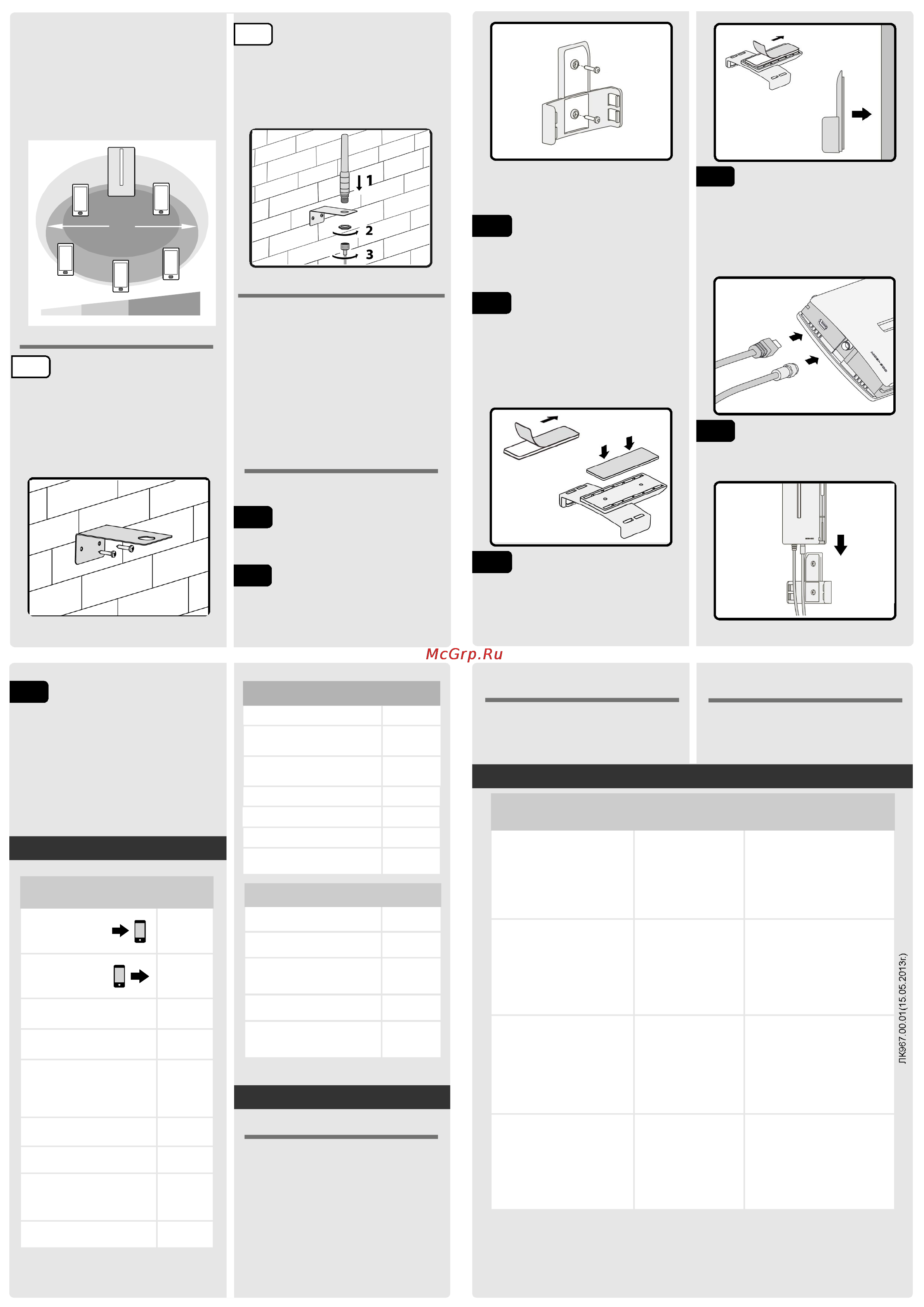

Крепление при помощи
самонарезающих винтов
Установка усилителя
1а
2а
Отсоедините настенное
креплениеот корпуса усилителя.
Закрепите крепление на стену
при помощи самонарезающих
винтов.
2б
3б
Снимите защитную пленку с
одной стороны двухсторонней
клейкой ленты. Плотно
прижмите липкой стороной к
подготовленной плоскости
настенного крепления.
Снимите защитную пленку со
второй стороны двухсторонней
клейкой ленты. Плотно прижмите
крепление к месту установки.
Крепление при помощи
двухсторонней клейкой ленты
1б
Протрите сухой тканью заднюю
плоскость настенного крепления
и место для установки.
5
6
4
Подключите вилку
источника питания к
соответствующему гнезду
усилителя. Подключите вилку
антенного кабеля к розетке
усилителя.
USB
Вставьте усилитель в пазы
настенного крепления.
Подключите источник питания
к сети 220В. Индикатор на
усилителе засветится
зеленым цветом. Устройство
готово к работе.
Усилитель MOBI-900
модель 900СВ-06) (R
Значение
Диапазон рабочих
частот, МГц
(станция-телефон)
935-960
Диапазон рабочих
частот, МГц
(телефон-станция)
890-915
Коэффициент усиления,
не менее, дБ
40
Максимальная площадь
покрытия , м2
80
Количество
одновременно
работающих
телефонов в зоне
покрытия
35..
Тип ВЧ
соединителя
розетка
SMA
Напряжение
питания, В
5
Габаритные
размеры
(ДхШхВ)
без крепления, мм
85х25х15
6
Диапазон рабочих
температур, С°
+5...+50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Антенна
Значение
Тип поляризации вертикал.
Диапазон рабочих
частот, МГц
890-960
Коэффициент
усиления,не менее, дБи
5,0
Волновое сопротивление, Ом
50
Длина антенного кабеля, м 10
Тип ВЧ соединителя розетка N
Габаритные размеры
(ДхШхВ) , мм
20083х2 х1
Источник питания
Значение
Выходное постоянное
напряжение, В
5
Максимальный ток
нагрузки, А, не более
2
Входное
напряжение
сети переменного тока, В
100...240
Частота сети
переменного тока, Гц
50..60
Потребляемая
мощность от
сети 220В, А, не более
0,3
Описание
неисправности
Возможная
ричина
п
Способ устранения
Индикатор режима
работы не светится.
Нет
электропитания
усилителя.
Проверьте подключение
источника питания к
электросети.
Проверьте подключение
вилки источника
питания к усилителю.
USB
Индикатор светится
красным цветом.
Усилитель
перешел в режим
аварийного
отключения.
Для возобновления работы
усилителя отключите
источник питания от
электросети и включите
вновь. Подробно описано в
пункте “Режим аварийного
отключения”.
Индикатор режима работы
светится зеленым цветом.
Телефон работает плохо
при
удалении отусилителя
более
1 м.
Очень низкий
уровень сигнала
в месте установки
внешней
антенны.
Установите внешнюю
антенну в другом месте.
Подробно о выборе места
установки антенны описано
в пункте
.
”Рекомендации по
размещению усилителя и
антенны”
Индикатор режима
работы светится зеленым
цветом.Качество связи не
меняется в лучшую
сторону как при
работающем усилителе,
так и при выключенном.
Не подключен
антенный кабель к
усилителю или
антенне. Нарушена
целостность кабеля.
Проверьте надежность
подключения кабеля к
антенне и усилителю.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Если Вам не удалось самостоятельно устранить неисправность, то необходимо
обратиться в сервисную службу. Контактные телефоны и адрес сервисной
службы указаны в гарантийном талоне и на нашем сайте .www.locuscom.ru
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Отметки о приемке
Усилитель модель
900СВ-06), антеннаисточник
питания испытаны и признаны
годными к эксплуатации.
MOBI-900(
R,
На корпусе усилителя нанесен
заводской номер. В гарантийный
талон ставится печать ОТК и
серийный номер усилителя.
Гарантийные обязательства
Отметки о продаже
При продаже изделия
продавец обязан правильно
заполнить гарантийный талон.
Гарантийный срок,
установленный изготовителем –
двенадцать месяцев со дня
покупки.
Для обеспечения охвата
максимальной площади
помещения сотовой связью,
рекомендуется разместить
усилитель так, чтобы лицевая
панельбыла направлена в
предполагаемуюзону
общения.
6
5
Установка антенны
Закрепите кронштейн на стене
при помощи шурупов . При
креплении на кирпичную или
бетонную стену предварительно
вставьте дюбели в отверстия в
стене.
1
Отверните крепежную гайку с
антенны. Вставьте антенну в
отверстие кронштейна и
закрепите при помощи гайки.
Подключите антенный кабель.
2
7
8
max
norm
СИГНАЛ
min
10м
Проложите кабель в помещение,
где предполагается установить
усилитель. Передавливание и
излом кабеля не допустимы.
Прокладка антенного кабеля
Минимальный радиус изгиба
применяемого кабеля не менее
50 мм. Диаметр отверстия для
прохода кабеля от внешней
антенны внутрь помещения
должен быть не менее 10 мм.
