Руководство для пользователя
6

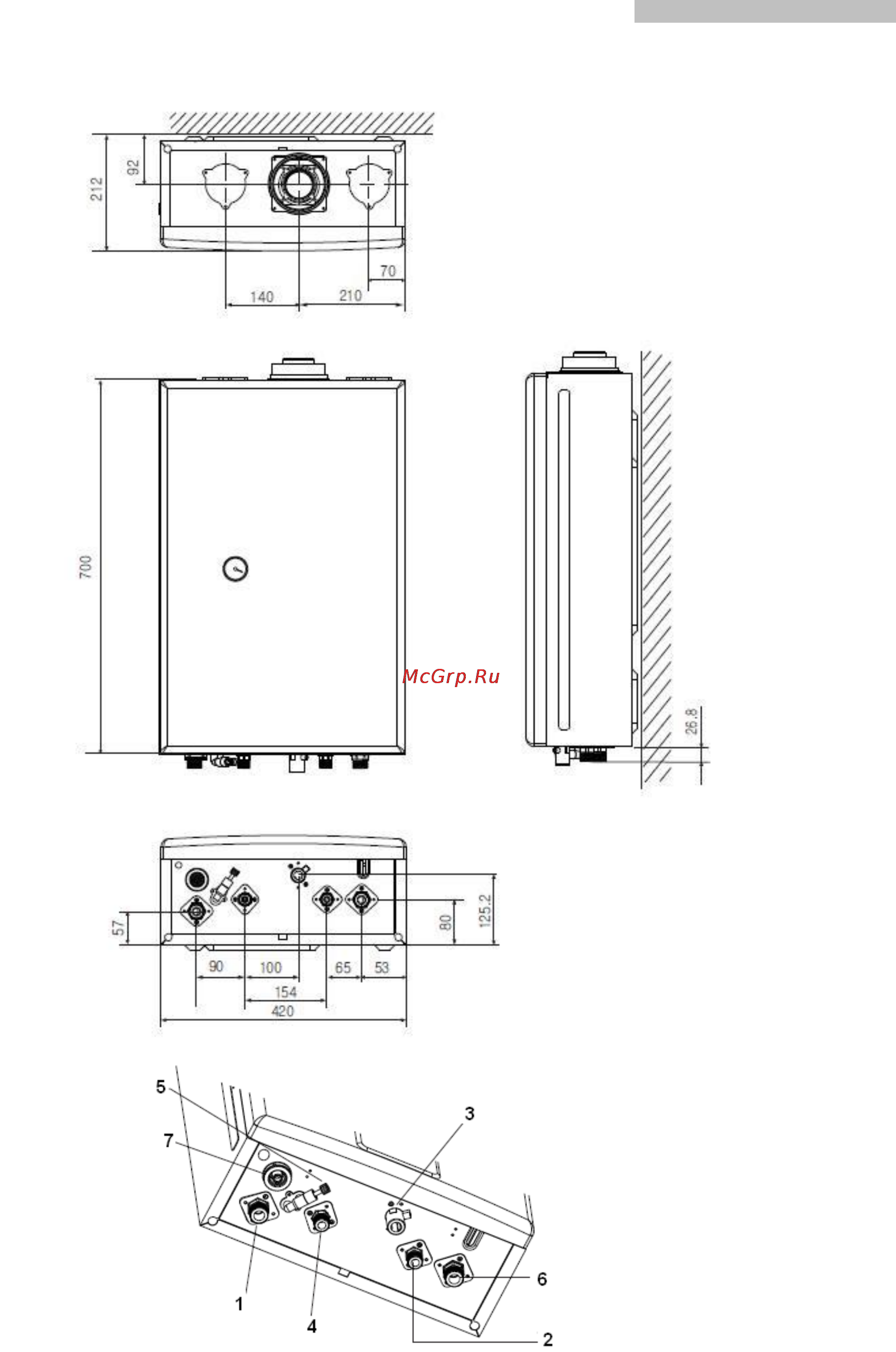

2.3. Габаритные и присоединительные размеры котла Master Gas Seoul 24
1 – вход в контур отопления G 3/4
(обратка);
2 – выход горячей воды G 1/2;
3 – вход газа G 3/4;
4 – вход холодной воды G 1/2
5 – кран подпитки;
6 – выход контура отопления
G 3/4;
7- фильтр;
Рис. 1а. Габаритные и присоединительные размеры котла
