45

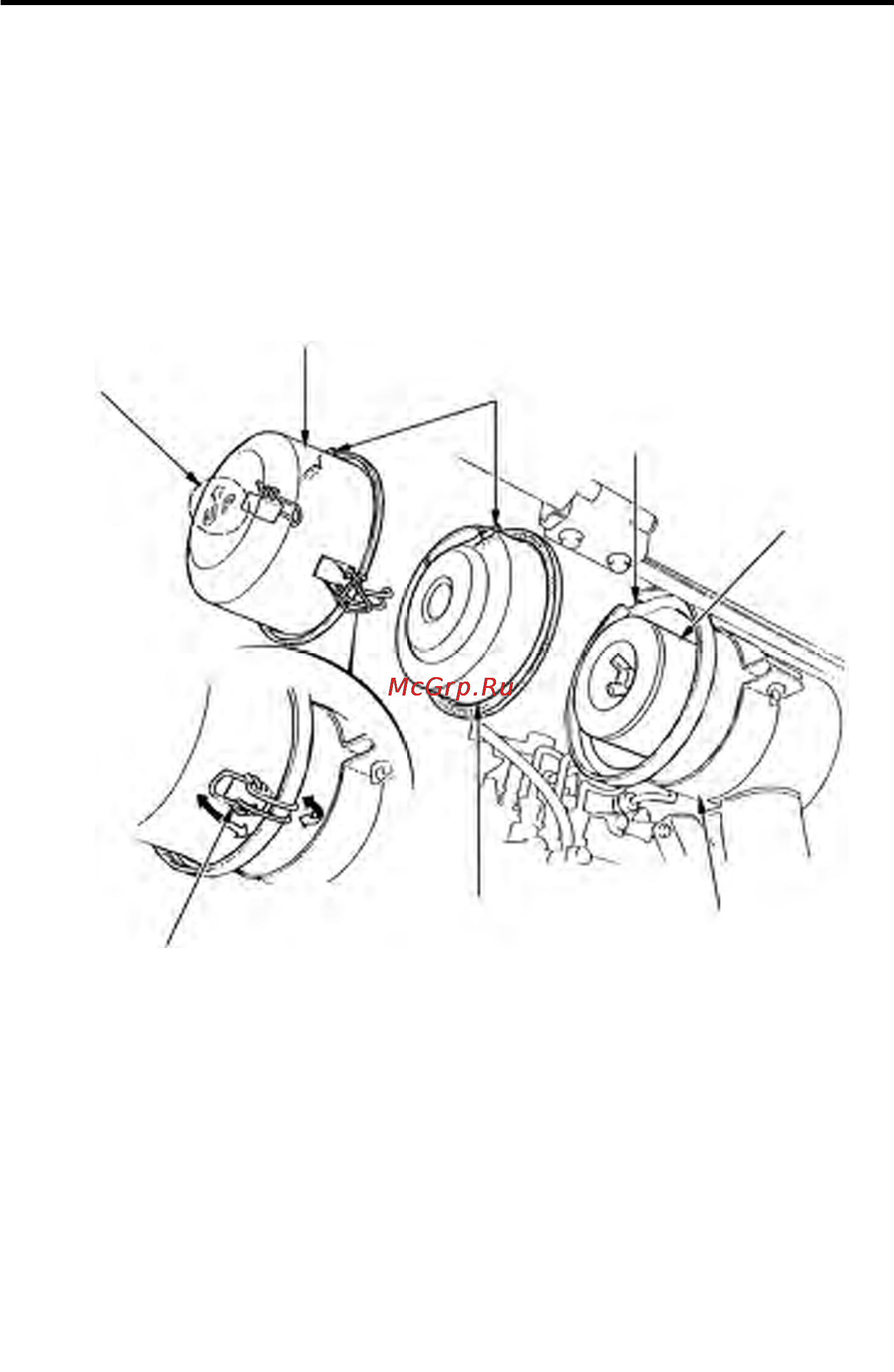

4.Установите на место фильтрующий элемент, внутреннюю крышку и крышку воздуш%
ного фильтра в обратном порядке.
ПРИМЕЧАНИЕ:
Установите крышку маркировкой UP вверх, затем совместите метки на крышке воз%
душного фильтра и внутренней крышке с меткой на уплотнении основания корпуса
воздушного фильтра.
5.Надежно зафиксируйте защелки.
МАРКИРОВКА UP
КРЫШКА ВОЗДУШНОГО
ФИЛЬТРА
МЕТКИ
УПЛОТНЕНИЕ
ФИЛЬТРУЮЩИЙ
ЭЛЕМЕНТ
КОРПУС ВОЗДУШНОГО
ФИЛЬТРА
ВНУТРЕННЯЯ КРЫШКА
ЗАЩЕЛКА
