4D_LA РЭ (Редакция 8) 2016 5

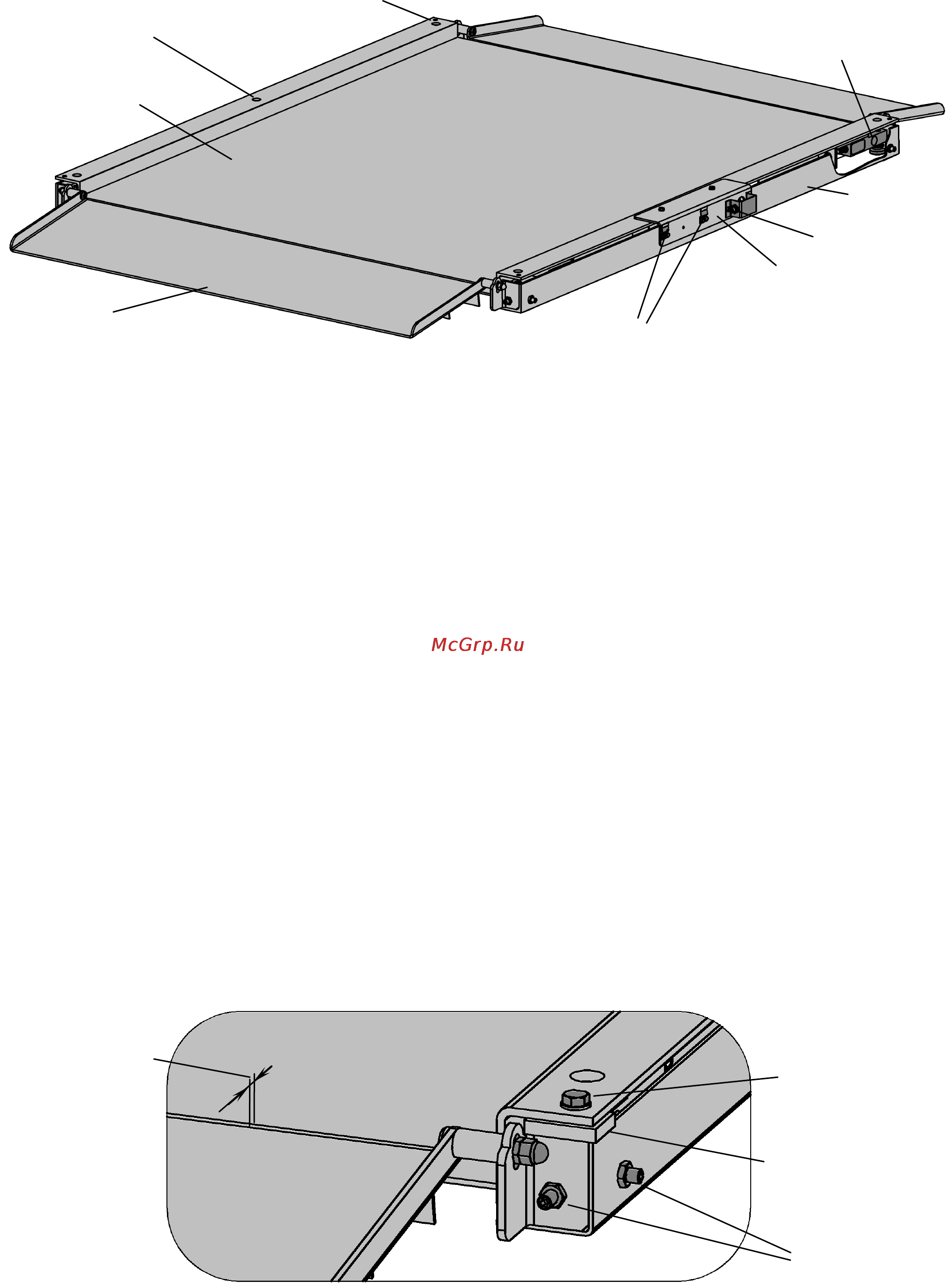

Рис. 4.1- Модуль взвешивающий 4D-LA_
5 Сборка
5.1 Распаковать модуль.
5.2 Установить модуль на твердой ровной горизонтальной поверхности.
Развернуть пандусы в рабочее положение.
Положение грузоприёмной платформы относительно подрамника
зафиксировано установочными винтами, поэтому, во избежание дополнительных
регулировок при сборке и перемещении модуля, не следует отделять грузоприёмную
платформу от подрамника.
5.3 Вывинтить транспортировочные болты в четырёх углах грузоприемной
платформы и удалить транспортировочные вкладыши между грузоприемной
платформой и подрамником (см. Рис. 5.1).
5.4 Вынуть заглушки из регулировочных отверстий для доступа к винтам опор.
Поворачивая винты опор с помощью шлицевой отвертки, выставить
грузоприемную платформу по уровню таким образом, чтобы воздушный пузырек
ампулы уровня находился в центре. Установить заглушки на место.
Примечание - Во избежание выпадения опор из датчиков не допускается
поворачивание винтов более чем на 2 оборота от крайнего верхнего положения.
Рис. 5.1 - Сборка модуля
5.5 Подключить к модулю кабель. Закрепить кабель хомутом и привинтить
защитный кронштейн, Рис. 5.2.
Разъём
Ампула
уровня
Регулировочное
отверстие (4 отв.)
Зажимы крепления приемопередатчика (поставляются в
комплекте с терминалами A.W/4D и AВ.W/4D)
Подрамник
Грузоприёмная
платформа
Пандус
(2 шт.)
Весоизмерительный
датчик с опорой
(4 шт.)
Кронштейн
Установочные
винты (8 шт.)
Зазор
min 6 мм
Транспортировочный
вкладыш
(4 шт.)
Транспортировочный
болт (4 шт.)
