4.4 Для удобства перемещения в платформу встроены ролики и ручка.

5 Сборка

5.1 Распаковать модуль.

5.2 Вынуть заглушки из регулировочных отверстий (см. Рис. 4.1). Вкрутить

опоры в весоизмерительные датчики. Используя шлицевую отвертку, установить

винт каждой из опор вровень с верхней гранью весоизмерительного датчика.

5.3 Установить модуль на твердой горизонтальной поверхности. Поворачивая

винты опор, выставить раму по уровню таким образом, чтобы воздушный пузырек

ампулы уровня находился в центре. Установить заглушки на место.

5.4 Подключить к модулю кабель. Закрепить кабель хомутом и привинтить

защитный кронштейн, Рис. 5.1.

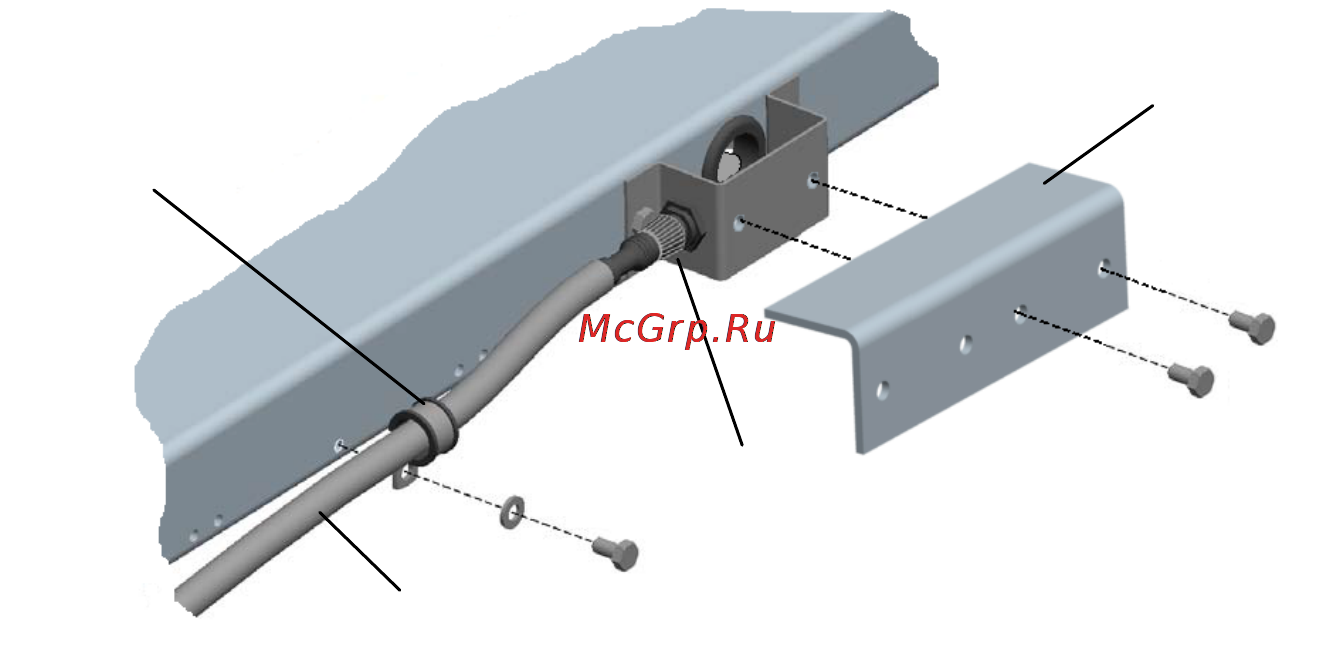

Рис. 5.2 - Подключение кабеля

5.6 Собрать весы (подключить кабель к терминалу)..

 При подключении кабеля следите за совпадением ключей разъемов.

6 Включение

Перед включением убедиться, что грузоприемная платформа весов не нагружена.

Включить весы. По окончании теста, весы включатся в рабочий режим.

7 Работа

Описание работы весов приведено на DVD диске "Весовые терминалы, модули

взвешивающие, опции" (входящем в комплекты поставки терминалов) и на сайте [1],

[2], [3], [4].

8 Техническое обслуживание

В регулярное обслуживание (не реже 1 раза в неделю) после окончания работы

входит промывка водой наружных поверхностей взвешивающего модуля с

добавлением 0,5% моющих средств.

Примечание - При эксплуатации в кислых и соленых средах регулярное

обслуживание должно производиться не реже 1 раза в день.

Кабель

Хомут

Разъем

Кронштейн
