МАССА-К 4D-B.S-23-2000 [5/12] Сборка

4D_В РЭ (Редакция 6) 2016 5

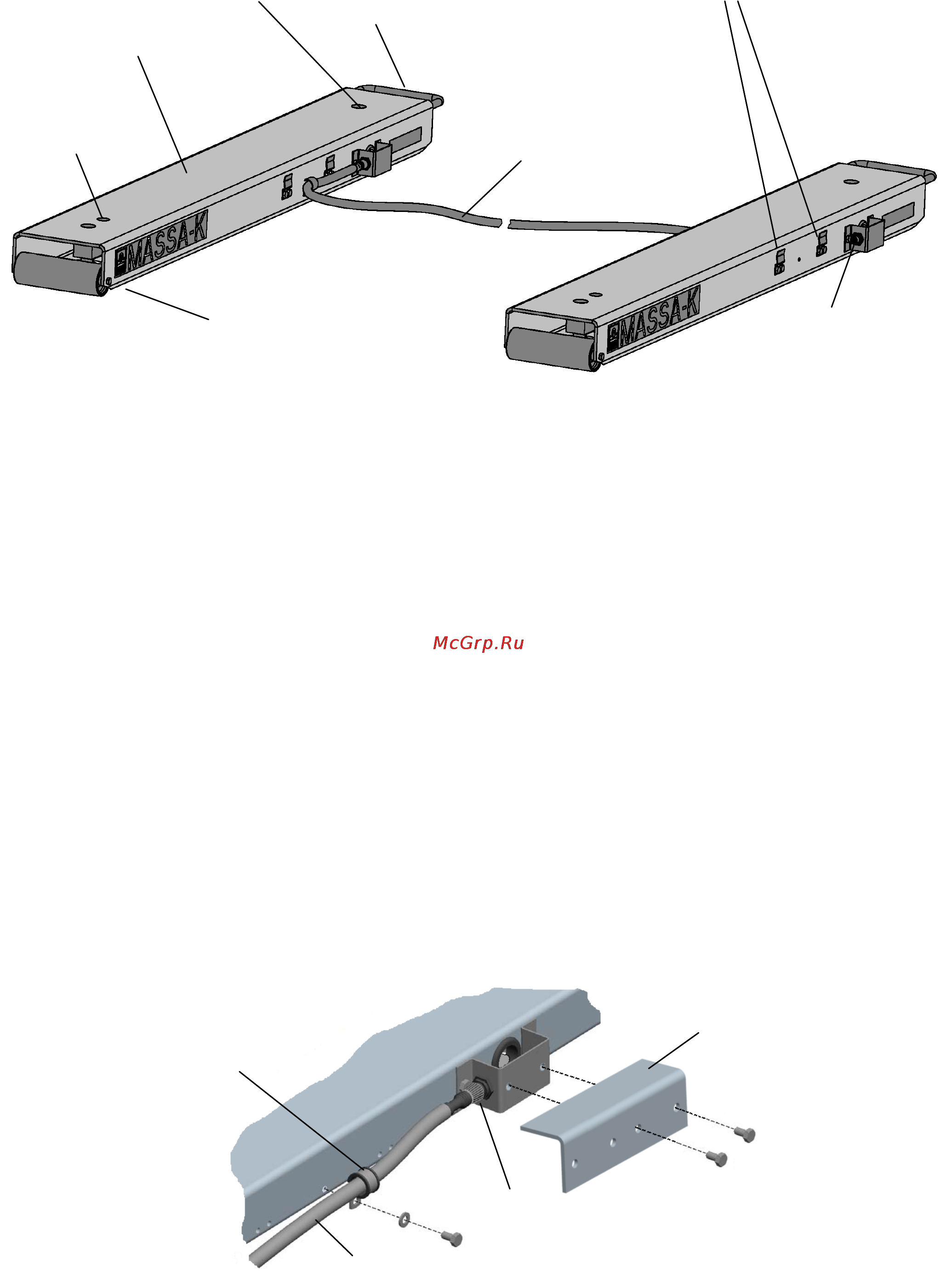

Рис. 4.1 - Модуль взвешивающий 4D-В_

5 Сборка

5.1 Распаковать модуль.

5.2 Вынуть заглушки из регулировочных отверстий (см. Рис. 4.1). Вкрутить

опоры в весоизмерительные датчики. Используя шлицевую отвертку, установить

винт каждой из опор вровень с верхней гранью весоизмерительного датчика.

5.3 Установить каждую из рам опорами на твердой горизонтальной поверхности

параллельно друг к другу. Для устойчивого положения рам установить поперек них

технологическую платформу (деревянную или металлическую раму).

5.4 Поворачивая винты опор, выставить каждую из рам по уровню таким

образом, чтобы воздушный пузырек ампулы уровня находился в центре. Установить

заглушки на место.

5.5 Подключить к рамам соединительный кабель, Рис. 4.1. Подключить к модулю

взвешивающему блочный кабель.

5.6 Привинтить кронштейны (4шт.) для защиты разъёмов от механических

ударов, Рис. 5.1.

5.7 Собрать весы (подключить кабель к терминалу).

 При подключении кабеля следите за совпадением ключей разъемов.

Рис. 5.2 Подключение кабелей

Кабель

Хомут

Разъем

Кронштейн

Разъём

подключения

кабеля блочного

Регулировочное

отверстие (2 отв.)

Опора

весоизмерительного

датчика

(2 шт.)

Кабель

соединительный

Рама

Ампула

уровня

Ручка

Зажимы крепления приемопередатчика (поставляются в

комплекте с терминалами A.W/4D и AВ.W/4D)
