繁體中文
62

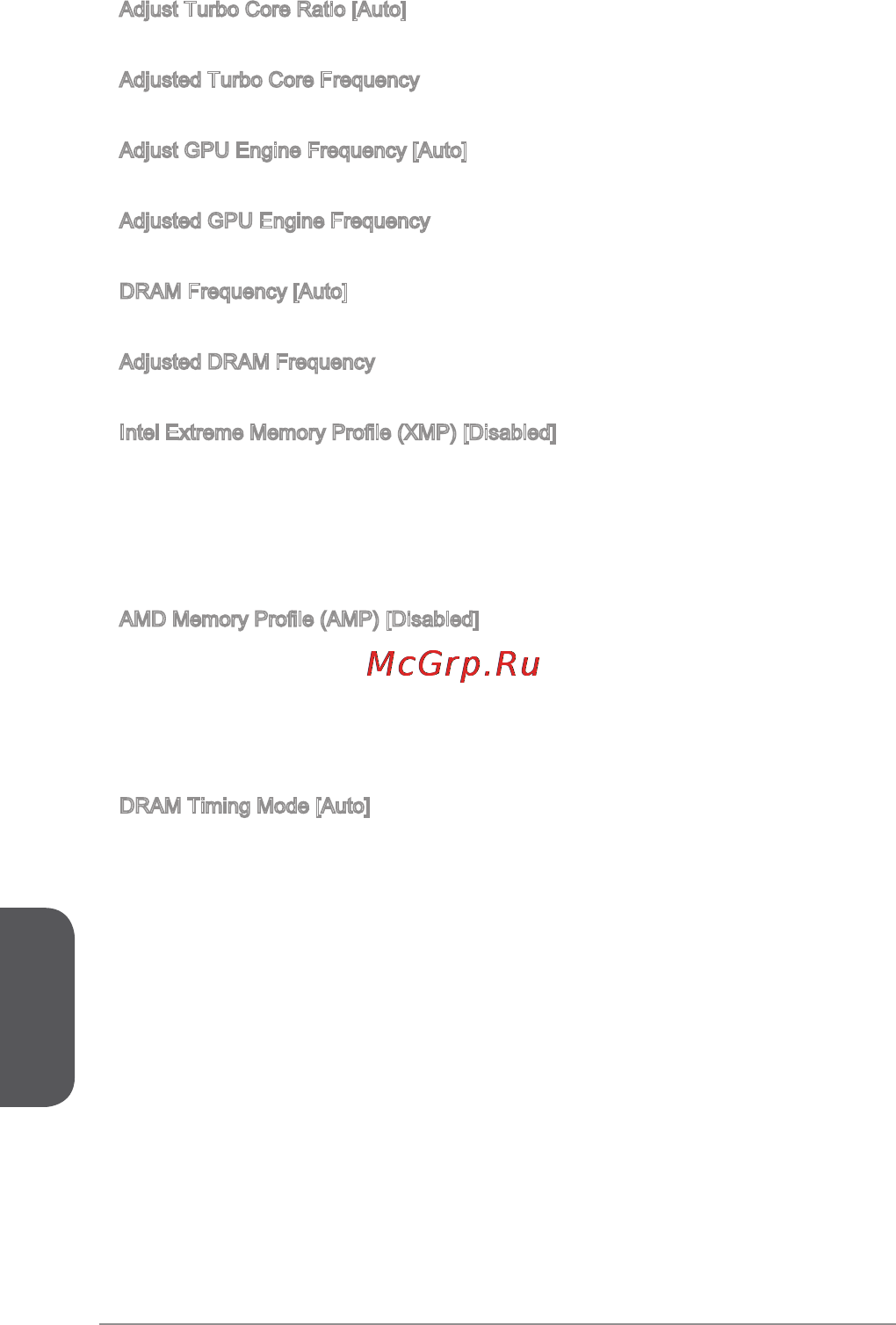

Adjust Turbo Core Ratio [Auto]
本項調整加速核心倍頻比率。
Adjusted Turbo Core Frequency
本項顯示調整後的加速核心頻率。唯讀。
Adjust GPU Engine Frequency [Auto]
本項調整 GPU Engine 頻率。
Adjusted GPU Engine Frequency
本項顯示調整後 GPU Engine 頻率。
DRAM Frequency [Auto]
本項設定 DRAM 頻率。請注意我們無法保證超頻動作及其穩定性。
Adjusted DRAM Frequency
本項顯示調整後的 DRAM 頻率。唯讀。
Intel Extreme Memory Prole (XMP) [Disabled]
XMP 技術是記憶體模組的超頻技術。本項需記憶體模組支援本功能才會顯示。啟用
XMP 的同時，AMP 會被強制停用。
[Disabled] 關閉本功能
[Prole ] 使用已安裝 XMP 記憶體模組的 prole 超頻設定
[Prole 2] 使用已安裝 XMP 記憶體模組的 prole2 超頻設定
AMD Memory Prole (AMP) [Disabled]
AMP 技術是記憶體模組的超頻技術。本項需記憶體模組支援本功能才會顯示。啟用
AMP 的同時，XMP 會被強制停用。
[Disabled] 關閉本功能
[Prole ] 使用已安裝 AMP 記憶體模組的 prole 超頻設定
[Prole 2] 使用已安裝 AMP 記憶體模組的 prole2 超頻設定
DRAM Timing Mode [Auto]
本項設定記憶體時序模式。
[Auto] 由記憶體模組上的 SPD (Serial Presence Detect) 自動配置時序
[Link] 由使用者手動配置所有記憶體通道的時序
[UnLink] 由使用者手動配置個別記憶體通道的時序
▶
▶
▶
▶
▶
▶
▶
▶
▶
