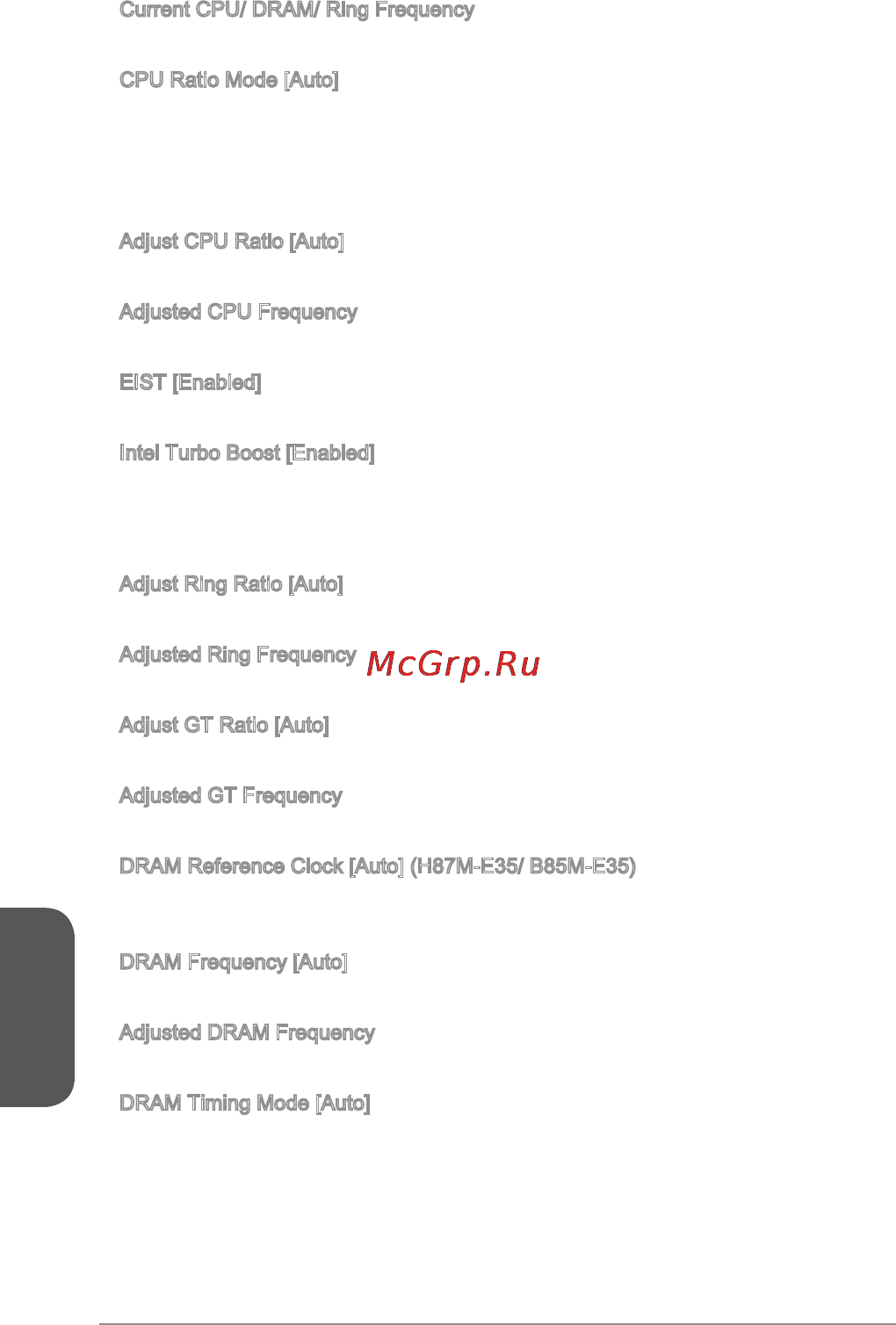

![MSI h81m-e35 [162/188] 繁體中文](/views2/1174275/page162/bga2.png)
繁體中文
62
Current CPU/ DRAM/ Ring Frequency
這些選項顯示目前 CPU、記憶體、Ring 的頻率。唯讀。
CPU Ratio Mode [Auto]
本項選擇 CPU 倍頻操作模式。
[Auto] 本項由 BIOS 自動設定
[Fixed Mode] 鎖定 CPU 倍頻
[Dynamic Mode] CPU 倍頻依 CPU 負載動態調整
Adjust CPU Ratio [Auto]
本項調整 CPU 倍頻，以決定 CPU 時脈速度。本項需 CPU 支援本功能才能變更。
Adjusted CPU Frequency
本項顯示調整後 CPU 頻率。唯讀。
EIST [Enabled]
本項開啟或關閉 Enhanced Intel
®
SpeedStep 技術。
Intel Turbo Boost [Enabled]
本項開啟或關閉 Intel
®
Turbo Boost 功能。本項需 CPU 支援本功能才會顯示。
[Enabled] 開啟本功能，系統自動將 CPU 效能發揮到極限
[Disabled] 關閉本功能
Adjust Ring Ratio [Auto]
本項設定 Ring 倍頻。有效範圍依 CPU 效能而定。
Adjusted Ring Frequency
本項顯示調整後 Ring 的頻率。唯讀。
Adjust GT Ratio [Auto]
本項設定顯示內建圖形處理器的倍頻。有效範圍依 CPU 效能而定。
Adjusted GT Frequency
本項顯示調整後內建圖形處理器的頻率。唯讀。
DRAM Reference Clock [Auto] (H87M-E35/ B85M-E35)
本項設定 DRAM 參考時脈，實際有效數值依 CPU 而定。本項需 CPU 支援本功能才
會顯示。
DRAM Frequency [Auto]
本項調整 DRAM 頻率。請注意我們無法保證超頻動作。
Adjusted DRAM Frequency
本項顯示調整後記憶體的頻率。唯讀。
DRAM Timing Mode [Auto]
[Auto] 由記憶體模組上的 SPD (Serial Presence Detect) 自動配置時序
[Link] 由使用者手動配置所有記憶體通道的時序
[UnLink] 由使用者手動配置相對應記憶體通道的時序
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
