Русский
0
JFP, JFP2: Разъемы панели системы
Эти разъемы служат для подключения кнопок и светодиодных индикаторов,
расположенных на передней панели. Разъем JFP соответствует стандартам
Intel
®
Front Panel I/O Connectivity Design. При установке разъемов передней
панели для удобства используются переходники и кабели, входящие в комплект
поставки. Подключите все провода системного блока к разъемам, а затем
подключите разъемы к материнской плате.
Видео Демонстрация
Смотрите видео,чтобы узнать как подключить разъемы
передней панели.
http://youtu.be/DPELIdVNZUI
3.Speaker
4.VCC5
1.Speaker
2.VCC5
1.
+
3.
-
10.No
Pi
n
5.
-
Reset
S
witch
HDD
LE
D
P
ower
S
witch
P
ower
LE
D
7.
+
9.Reserve
d
8.
-
6.
+
4.
-
2.
+
JFP
JFP2
Внимание
На разъемах, выходящих из системного блока, плюсовым проводам
соответствуют контакты, обозначенные небольшими треугольниками.
Для определения правильности направления и расположения служат
вышеуказанные схемы и надписи на дополнительных разъемах.
Большинство кнопок, расположенных на передней панели системного блока,
подключены к разъему JFP.
JUSB~2: Разъемы расширения USB 2.0
Этот разъем служит для подключения таких высокоскоростных периферийных
устройств, как жесткие диски с интерфейсом USB, цифровые камеры, МРЗ
плееры, принтеры, модемы и т. д.
1
.
V
C
C
3
.
U
S
B
0
-
1
0
.
NC
5
.
U
S
B
0
+
7
.
G
r
o
u
n
d
9
.
N
o
P
i
n
8
.
G
r
o
u
n
d
6
.
U
S
B
1
+
4
.
U
S
B
1
-
2
.
V
C
C
Внимание
Помните, что во избежание повреждений необходимо правильно подключать
контакты VCC и GND.
•
•
Содержание
- Back panel p.1
- Внутренние разъемы p.1
- Русский p.1
- Bios setup p.1
- Connecteurs d alimentation p.1
- English p.1
- Bios setup bios 设置 p.1
- Internal connectors p.1
- Bios 設定 p.1
- Настройка bios p.1
- Характеристики системной платы p.1
- Задняя панель p.1
- Configuration bios p.1
- Дополнительные характеристики p.1
- Motherboard specifications p.1
- Установка цп и радиатора p.1
- Bios 설정 p.1
- Установка памяти p.1
- Biosの設定 p.1
- Optional specifications p.1
- Copyright notice p.1
- Installation de mémoire p.1
- Speicher p.1
- Cpu heatsink installation p.1
- Memory installation p.1
- Cpu 风扇安装 p.1
- Français p.1
- Cpu kühlkörper einbau p.1
- 简体中文 p.1
- Interne anschlüsse p.1
- Installation du cpu et son ventilateur p.1
- Trademarks p.1
- 内存安装 p.1
- Spécifications p.1
- 內建接頭 p.1
- Cpuおよびヒートシンクの装着 p.1
- Revision history p.1
- 繁體中文 p.1
- 安裝記憶體 p.1
- 后置面板 p.1
- 各型號搭載規格對應表 p.1
- 후면 패널 p.1
- 内部接口 p.1
- I oパネル p.1
- 한국어 p.1
- 内部コネクター p.1
- Spécifications en option p.1
- 옵션 사양 p.1
- 메인보드 사양 p.1
- Spezifikationen p.1
- Deutsch p.1
- 메모리 p.1
- 主板规格 p.1
- 내장 커넥터 p.1
- メモリの装着 p.1
- Rücktafel übersicht p.1
- 选配规格 p.1
- マザーボードの仕様 p.1
- Cpu 및 히트싱크 설치 p.1
- 規格 p.1
- オプションの仕様 p.1
- Preface p.1
- 背板快速指南 p.1
- Panneau arrière p.1
- Optionale spezifikationen p.1
- 日本語 p.1
- 安裝 cpu 與散熱風扇 p.1
- Battery information p.2
- Preface p.2
- Safety instructions p.2
- Preface p.3
- Fcc b radio frequency interference statement p.3
- Ce conformity p.3
- Taiwan wireless statements p.4
- Radiation exposure statement p.4
- Preface p.4
- Korea warning statements p.4
- Japan vcci class b statement p.4
- European community compliance statement p.4
- Chemical substances information p.4
- 印刷电话部件包括所有印刷电路板 pcb 及其离散组件 ic p.5
- 产品中有毒有害物质或元素名称及含量 p.5
- 上述有毒有害物质或元素清单会依产品出货现况之部件差异而有所增减 p.5
- 〇 表示该有毒有害物质在该部件所有均质材料中的含量均在sj t 363 2006标准规定的限量要求下 p.5
- Preface p.5
- 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出sj t 363 2006标准规定的限量要求 但符合eu rohs要求 p.5
- 标准贴上环保使用期限epup environmental protection use period 标签 p.5
- 本产品使用之环保使用期限epup卷标符合中国 电子信息产品环保期限使用通 则 sj z 388 2009 标示之要求 请参考下图epup卷标图标实例 标示内部之 编号适用于各指定产品 p.5
- Русский p.6
- Preface p.6
- Weee statement p.6
- Français p.6
- English p.6
- Deutsch p.6
- Español p.7
- Srpski p.7
- Preface p.7
- Polski p.7
- Nederlands p.7
- Magyar p.8
- Italiano p.8
- Česky p.8
- Türkçe p.8
- Preface p.8
- 한국어 3 p.9
- Preface p.9
- Français 5 p.9
- English p.9
- Deutsch 7 p.9
- Contents p.9
- Русский 9 p.10
- 繁體中文 43 p.10
- 简体中文 2 p.10
- 日本語 65 p.10
- Preface p.10
- Layout p.11
- English p.11
- Thank you for choosing the h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 series ms 78 7 v x micro atx motherboard the h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 series motherboards are based on intel h8 h87 b85 chipset for optimal system efficiency designed to fit the advanced intel lga 50 processor the h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 series motherboards deliver a high performance and professional desktop platform solution p.11
- Motherboard specifications p.12
- English p.12
- English p.13
- Optional specifications p.14
- English p.14
- Lan led indicator p.15
- H8 m p33 h87m p33 b85m p33 p.15
- Back panel p.15
- H8 m e33 h87m e33 b85m e33 p.15
- English p.15
- Cpu heatsink installation p.16
- Video demonstration p.16
- Important p.16
- English p.16
- English p.17
- Important p.17
- English p.18
- Video demonstration p.18
- Memory installation p.18
- Important p.18
- Internal connectors p.19
- This connector is a 6550a high speed communication port that sends receives 6 bytes fifos you can attach a serial device p.19
- These connectors allow you to connect an atx power supply to connect the atx power supply align the power supply cable with the connector and firmly press the cable into the connector if done correctly the clip on the power cable should be hooked on the motherboard s power connector p.19
- Ri 8 cts p.19
- No pin p.19
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard p.19
- Jpwr 2 atx power connectors p.19
- Jcom serial port connector p.19
- Important p.19
- Ground p.19
- English p.19
- Watch the video to learn how to install power supply connectors http youtu be gkdyyr_83i4 p.19
- Video demonstration p.19
- English p.20
- Video demonstration p.20
- Sata 4 sata connectors p.20
- Jci chassis intrusion connector p.20
- Important p.20
- Important p.21
- English p.21
- Cpufan sysfan 2 fan power connectors p.21
- Video demonstration p.22
- Jusb 2 usb 2 expansion connectors p.22
- Jfp jfp2 system panel connectors p.22
- Important p.22
- English p.22
- This connector connects to a tpm trusted platform module please refer to the tpm security platform manual for more details and usages p.23
- Jtpm tpm module connector p.23
- Jaud front panel audio connector p.23
- English p.23
- This connector allows you to connect the front audio panel located on your computer case this connector is compliant with the inte p.23
- Sense_send p.23
- Mic detection p.23
- Head phone r p.23
- Head phone l 8 no pin p.23
- Head phone detection p.23
- Ground p.23
- Front panel i o connectivity design guide p.23
- Jusb_pw jusb_pw2 usb power jumper p.24
- Jbat clear cmos jumper p.24
- Important p.24
- English p.24
- English p.25
- Pci_e 2 pcie expansion slots p.25
- Important p.25
- Press del key to enter setup menu f to enter boot menu p.26
- Important p.26
- Entering bios setup p.26
- English p.26
- Bios setup p.26
- Overview p.27
- Oc menu p.27
- Important p.27
- English p.27
- English p.28
- Important p.29
- English p.29
- English p.30
- English p.31
- English p.32
- 한국어 p.33
- 레이아웃 p.33
- H8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 시리즈 ms 78 7 v x micro atx 메인보드를 선택해 주셔서 감사합니다 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 시리즈 메인보드는 최적 의 시스템 효율을 위해 intel h8 h87 b85 칩셋에 기반을 둔 제품입니다 고급 intel lga 50 프로세서에 적합하게 디자인 된 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 시리즈 메인보드는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다 p.33
- 한국어 p.34
- 메인보드 사양 p.34
- 한국어 p.35
- 한국어 p.36
- 옵션 사양 p.36
- H8 m e33 h87m e33 b85m e33 p.37
- 후면 패널 p.37
- 한국어 p.37
- Lan led 표시등 p.37
- H8 m p33 h87m p33 b85m p33 p.37
- 데모 동영상 p.38
- Cpu 및 히트싱크 설치 p.38
- 한국어 p.38
- 중요사항 p.38
- 한국어 p.39
- 중요사항 p.39
- 한국어 p.40
- 중요사항 p.40
- 메모리 p.40
- 데모 동영상 p.40
- 모든 전원 케이블이 atx 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로 작동하는지 확인하세요 p.41
- 데모 동영상 p.41
- 내장 커넥터 p.41
- Ri 8 cts p.41
- No pin p.41
- Jpwr 2 atx 전원 커넥터 p.41
- Jcom 시리얼 포트 커넥터 p.41
- Ground p.41
- 한국어 p.41
- 중요사항 p.41
- 전원 공급 장치 커넥터 설치에 대한 동영상을 참조하려면 아래의 웹사 이트를 방문하세요 http youtu be gkdyyr_83i4 p.41
- 이 커넥터를 사용하여 atx 전원 공급 장치를 연결할 수 있습니다 atx 전원 공급 장 치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커넥터 안쪽으로 꼭 눌러줍니다 만약 정확하게 장착하였다면 전원 케이블의 클립이 메인보드의 전원 커넥 터에 꼭 맞게 걸리게 됩니다 p.41
- 이 커넥터는 6550a 고속 통신 포트로서 6바이트의 fifo를 송수신합니다 시리얼 장치를 연결할 수 있습니다 p.41
- 한국어 p.42
- 중요사항 p.42
- 데모 동영상 p.42
- Sata 4 sata 커넥터 p.42
- Jci 섀시 침입 커넥터 p.42
- 한국어 p.43
- 중요사항 p.43
- Cpufan sysfan 2 팬 전원 커넥터 p.43
- 데모 동영상 p.44
- Jusb 2 usb 2 확장 커넥터 p.44
- Jfp jfp2 시스템 패널 커넥터 p.44
- 한국어 p.44
- 중요사항 p.44
- Head phone r p.45
- 한국어 p.45
- 이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며 이 커넥터는 inte p.45
- 이 커넥터는 tpm trusted platform module 모듈에 연결됩니다 자세한 내용과 사용 법은 tpm 보안 플랫폼 설명서를 참조하세요 p.45
- Sense_send p.45
- Mic detection p.45
- Jtpm tpm 모듈 커넥터 p.45
- Jaud 전면 패널 오디오 커넥터 p.45
- Head phone l 8 no pin p.45
- Head phone detection p.45
- Ground p.45
- Front panel i o connectivity design guide를 준수합니다 p.45
- Jusb_pw jusb_pw2 usb 전원 점퍼 p.46
- Jbat cmos 클리어 점퍼 p.46
- 한국어 p.46
- 중요사항 p.46
- 한국어 p.47
- 중요사항 p.47
- Pci_e 2 pcie 확장 슬롯 p.47
- 한국어 p.48
- 중요사항 p.48
- 설정 들어가기 p.48
- Press del key to enter setup menu f to enter boot menu p.48
- Del을 누르면 설정 메뉴를 f 을 누르면 부팅 메뉴를 시작합니다 p.48
- Bios 설정 p.48
- 한국어 p.49
- 중요사항 p.49
- 개요 p.49
- Oc 메뉴 p.49
- 한국어 p.50
- 한국어 p.51
- 중요사항 p.51
- 한국어 p.52
- 한국어 p.53
- 한국어 p.54
- Schéma p.55
- Merci d avoir choisi une carte mère micro atx de la série h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 ms 78 7 v x la série h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 est basée sur le chipset intel h8 h87 b85 pour une efficacité optimale conçue pour fonctionner avec les processeurs intel lga 50 les cartes mères de la série h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 délivrent de hautes performances et offrent une solution adaptée tant aux professionnels qu aux particuliers p.55
- Français p.55
- Spécifications p.56
- Français p.56
- Français p.57
- Spécifications en option p.58
- Français p.58
- H8 m p33 h87m p33 b85m p33 p.59
- H8 m e33 h87m e33 b85m e33 p.59
- Français p.59
- Panneau arrière p.59
- Indicateur led de lan p.59
- Poussez le levier de charge vers le bas pour le détacher et levez jusqu à la position complètement ouverte p.60
- Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte p.60
- Installation du cpu et son ventilateur p.60
- Important p.60
- Français p.60
- Démonstration de vidéo p.60
- Important p.61
- Français p.61
- Installation de mémoire p.62
- Important p.62
- Français p.62
- Démonstration de vidéo p.62
- Connecteurs d alimentation p.63
- Ce connecteur vous permet de relier une alimentation atx pour cela alignez le câble d alimentation avec le connecteur et appuyez fermement le câble dans le connecteur si ceci est bien fait la pince sur le câble d alimentation doit être accrochée sur le connecteur d alimentation de la carte mère p.63
- Voir le vidéo sur l installation des connecteurs d alimentation sur le site ci dessous http youtu be gkdyyr_83i4 p.63
- Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations atx afin garantir une opération stable de la carte mère p.63
- Ri 8 cts p.63
- No pin p.63
- Le port serial est un port de communications de haute vitesse de 6550a qui envoie reçoit 6 bytes fifos vous pouvez attacher un périphérique sérail p.63
- Jpwr 2 connecteur d alimentation atx p.63
- Jcom connecteur de port série p.63
- Important p.63
- Ground p.63
- Français p.63
- Démonstration de vidéo p.63
- Video demonstration p.64
- Sata 4 connecteurs sata p.64
- Jci connecteur intrusion châssis p.64
- Important p.64
- Français p.64
- Important p.65
- Français p.65
- Cpufan sysfan 2 connecteur d alimentation du ventilateur p.65
- Jusb 2 connecteurs d extension usb 2 p.66
- Jfp jfp2 connecteur panneau système p.66
- Important p.66
- Français p.66
- Démonstration de vidéo p.66
- Jaud connecteur audio panneau avant p.67
- Head phone r p.67
- Head phone l 8 no pin p.67
- Head phone detection p.67
- Ground p.67
- Français p.67
- Ce connecteur vous permet de connecter le panneau audio avant il est conforme au guide de conception de la connectivité entrée sortie du panneau avant inte p.67
- Ce connecteur permet de relier un module tpm trusted platform module en option veuillez vous référer au manuel du module tpm pour plus de détails p.67
- Sense_send p.67
- Mic detection p.67
- Jtpm connecteur de module tpm p.67
- Jusb_pw jusb_pw2 cavaliers d alimentation usb p.68
- Jbat cavalier d effacement cmos p.68
- Important p.68
- Français p.68
- Pci_e 2 emplacements d extension pcie p.69
- Important p.69
- Français p.69
- Press del key to enter setup menu f to enter boot menu p.70
- Important p.70
- Français p.70
- Entrer dans la configuration bios p.70
- Configuration bios p.70
- Français p.71
- Vue d ensemble p.71
- Oc menu p.71
- Important p.71
- Français p.72
- Important p.73
- Français p.73
- Français p.74
- Français p.75
- Français p.76
- Layout p.77
- Deutsch p.77
- Danke dass sie das h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 ms 78 7 v x micro atx motherboard gewählt haben diese h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 motherboard basiert auf dem intel h8 h87 b85 cchipsatz und ermöglicht so ein optimales und effizientes system entworfen um den hochentwickelten intel lga 50 prozessor zu unterstützen stellt die h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 die ideale lösung zum aufbau eines professionellen hochleistungsdesktopsystems dar p.77
- Spezifikationen p.78
- Deutsch p.78
- Deutsch p.79
- Deutsch p.80
- Optionale spezifikationen p.80
- Rücktafel übersicht p.81
- Lan led anzeige p.81
- H8 m p33 h87m p33 b85m p33 p.81
- H8 m e33 h87m e33 b85m e33 p.81
- Deutsch p.81
- Wichtig p.82
- Video demonstration p.82
- Deutsch p.82
- Cpu kühlkörper einbau p.82
- Wichtig p.83
- Deutsch p.83
- Wtichtig p.84
- Video demonstration p.84
- Speicher p.84
- Deutsch p.84
- Wichtig p.85
- Video demonstration p.85
- Stellen sie sicher dass diese anschlüsse mit den richtigen anschlüssen des netzteils verbunden werden um einen stabilen betrieb der hauptplatine sicherzustellen p.85
- Ri 8 cts p.85
- No pin p.85
- Mit diesem anschluss verbinden sie den atx stromanschlusse achten sie bei dem verbinden des atx stromanschlusses darauf dass der anschluss des netzteils richtig auf den anschluss an der hauptplatine ausgerichtet ist drücken sie dann den anschluss des netzteils fest nach unten um eine richtige verbindung zu gewährleisten p.85
- Jpwr 2 atx stromanschlüsse p.85
- Jcom serieller anschluss p.85
- Interne anschlüsse p.85
- Ground p.85
- Es handelt sich um eine 6550a kommunikationsschnittstelle die 6 bytes fifos sendet empfängt hier lässt sich eine serielle maus oder andere serielle geräte direkt anschließen p.85
- Deutsch p.85
- Anhand dieses video an untenstehende adresse lernen sie wie sie die stromversorgungsstecker installieren http youtu be gkdyyr_83i4 p.85
- Sata 4 sata anschlüsse p.86
- Jci gehäusekontaktanschluss p.86
- Deutsch p.86
- Wichtig p.86
- Video demonstration p.86
- Wichtig p.87
- Deutsch p.87
- Cpufan sysfan 2 stromanschlüsse für lüfter p.87
- Wichtig p.88
- Video demonstration p.88
- Jusb 2 usb 2 erweiterungsanschlüsse p.88
- Jfp jfp2 frontpanel anschlüsse p.88
- Deutsch p.88
- Head phone l 8 no pin p.89
- Head phone detection p.89
- Ground p.89
- Dieser anschluss wird für das tpm modul trusted platform module ver wendet weitere informationen über den einsatz des optionalen tpm modules entnehmen sie bitte dem tpm plattform handbuch p.89
- Dieser anschluss ermöglicht den anschluss von audio ein und ausgängen eines frontpanels der anschluss entspricht den richtlinien des intel front panel i o connectivity design guide p.89
- Deutsch p.89
- Sense_send p.89
- Mic detection p.89
- Jtpm tpm anschluss p.89
- Jaud audioanschluss des frontpanels p.89
- Head phone r p.89
- Wichtig p.90
- Stromversorgung p.90
- Jusb_pw jusb_pw2 steckbrücke zur usb p.90
- Jbat steckbrücke zur cmos löschung p.90
- Deutsch p.90
- Wichtig p.91
- Pci_e 2 pcie erweiterungssteckplätze p.91
- Deutsch p.91
- Deutsch p.92
- Bios setup p.92
- Aufruf des bios setups p.92
- Wichtig p.92
- Press del key to enter setup menu f to enter boot menu p.92
- Überbilck p.93
- Wichtig p.93
- Oc menü p.93
- Deutsch p.93
- Deutsch p.94
- Deutsch p.95
- Wichtig p.96
- Deutsch p.96
- Deutsch p.97
- Deutsch p.98
- Компоненты системной платы p.99
- Русский p.99
- Благодарим вас за выбор системной платы серии h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 ms 78 7 v x micro atx материнские платы серии h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 на базе чипсета intel h8 h87 b85 и обеспечивают оптимальную производительность системы серия h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 обеспечивает высокую производительность и является профессиональной платформой для настольных пк благодаря совместимости с усовершенствованным процессором intel lga 50 p.99
- Характеристики системной платы p.100
- Русский p.100
- Русский p.101
- Русский p.102
- Дополнительные характеристики p.102
- H8 m e33 h87m e33 b85m e33 p.103
- Светодиодный индикатор lan p.103
- Русский p.103
- Задняя панель p.103
- H8 m p33 h87m p33 b85m p33 p.103
- Русский p.104
- Видео демонстрация p.104
- Установка цп и радиатора p.104
- Внимание p.104
- Русский p.105
- Внимание p.105
- Внимание p.106
- Видео демонстрация p.106
- Установка памяти p.106
- Русский p.106
- Внутренние разъемы p.107
- Ground p.107
- Русский p.107
- Jpwr 2 разъемы питания atx p.107
- Jcom разъем последовательного порта p.107
- Ri 8 cts p.107
- Эти разъемы предназначены для подключения разъема питания atx для подключения atx разъема питания совместите кабель питания с разъемом и прочно закрепите его при правильном выполнении подключения защелка на кабеле питания закрепляется в силовом разъеме материнской платы p.107
- Смотрите видео чтобы узнать как установить разъем питания http youtu be gkdyyr_83i4 p.107
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к соответствующему блоку питания атх p.107
- Данный разъем является высокоскоростным последовательным портом передачи данных 6550а с 6 разрядной передачей fifo к этому разъему можно подключить устройство c последовательным интерфейсом p.107
- Внимание p.107
- Видео демонстрация p.107
- No pin p.107
- Русский p.108
- Внимание p.108
- Видео демонстрация p.108
- Sata 4 разъемы sata p.108
- Jci разъем датчика открывания корпуса p.108
- Русский p.109
- Внимание p.109

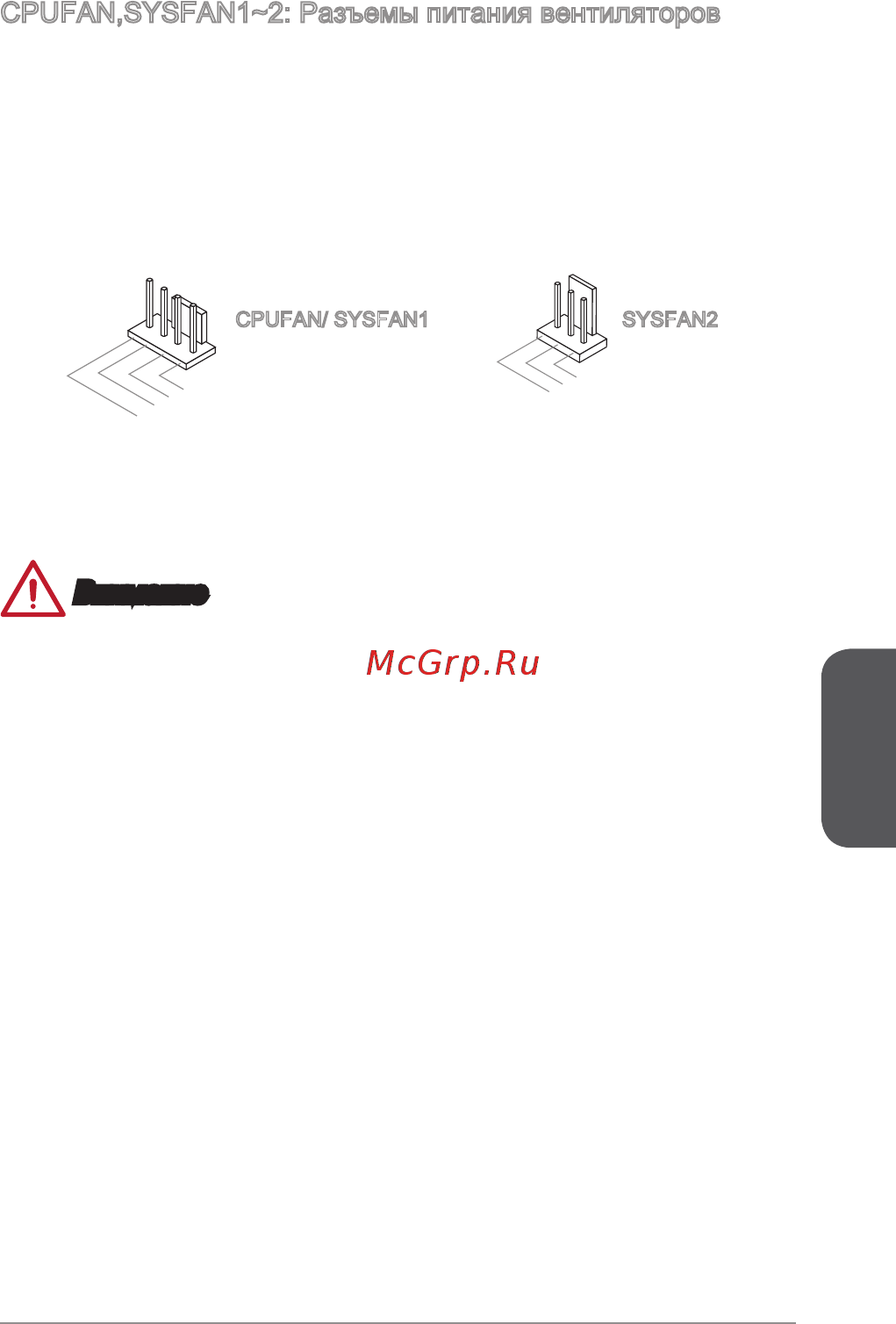

- Cpufan sysfan 2 разъемы питания вентиляторов p.109
- Русский p.110
- Видео демонстрация p.110
- Jfp jfp2 разъемы панели системы p.110
- Внимание p.110
- Jusb 2 разъемы расширения usb 2 p.110
- Данный разъем подключается к модулю трм trusted platform module дополнительные сведения см в описании модуля безопасности трм p.111
- Jtpm разъем модуля трм p.111
- Head phone detection p.111
- Ground p.111
- Front panel i o connectivity design p.111
- Этот разъем служит для подключения аудиоразъема на передней панели системного блока этот разъем соответствует стандарту inte p.111
- Русский p.111
- Sense_send p.111
- Mic detection p.111
- Jaud аудиоразъем на передней панели p.111
- Head phone r p.111
- Head phone l 8 no pin p.111
- Русский p.112
- Внимание p.112
- Jusb_pw jusb_pw2 перемычка питания usb p.112
- Jbat перемычка очистки данных cmos p.112
- Русский p.113
- Внимание p.113
- Pci_e 2 pcie слоты расширения p.113
- Русский p.114
- Настройка bios p.114
- Вход в настройки bios p.114
- Внимание p.114
- Press del key to enter setup menu f to enter boot menu нажмите на клавишу del для входа в меню настройки f для входа в меню загрузки p.114
- Русский p.115
- Общие сведения p.115
- Меню oc p.115
- Внимание p.115
- Русский p.116
- Русский p.117
- Русский p.118
- Внимание p.118
- Русский p.119
- Русский p.120
- 布局 p.121
- 简体中文 p.121
- 感谢您购买了 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 系列 ms 78 7 v x micro atx 主板 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 系列主板是基于 intel h8 h87 b85 芯片组为优 化系统性能而设计的 此款设计适合 intel lga 50 处理器 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 系列主板提供了高性能 专业化的桌 面平台解决方案 p.121
- 简体中文 p.122
- 主板规格 p.122
- 简体中文 p.123
- 选配规格 p.124
- 简体中文 p.124
- 简体中文 p.125
- 后置面板 p.125
- Lan led 指示 p.125
- H8 m p33 h87m p33 b85m p33 p.125
- H8 m e33 h87m e33 b85m e33 p.125
- 视频演示 p.126
- 简体中文 p.126
- 注意 p.126
- Cpu 风扇安装 p.126
- 简体中文 p.127
- 注意 p.127
- 视频演示 p.128
- 简体中文 p.128
- 注意 p.128
- 内存安装 p.128
- 确认所有接口都已正确的连接到atx电源适配器上 以确保主板稳定的运行 p.129
- 注意 p.129
- 此接口是一个 6550a 高速通讯端口 收 发 6 bytes fifos 您可以连接一个串行 设备 p.129
- 此接口可以连接一个 atx 电源适配器 为了连接 atx 电源适配器 将电源适配器电 线与接口对齐 并且稳固地将电线连接在主板的接口上 如果安装正确 电源适配器 接线上弹夹将钩在主板电源接口上 p.129
- 内部接口 p.129
- Ri 8 cts p.129
- No pin p.129
- Jpwr 2 atx 电源接口 p.129
- Jcom 串行端头接口 p.129
- Ground p.129
- 视频演示 p.129
- 观看视频学习如何安装电源适配器接口 视频网址如下 http v youku com v_show id_xndkzodu0mdqw html p.129
- 简体中文 p.129
- 视频演示 p.130
- 简体中文 p.130
- 注意 p.130
- Sata 4 sata 接口 p.130
- Jci 机箱入侵开关接口 p.130
- 简体中文 p.131
- 注意 p.131
- Cpufan sysfan 2 风扇电源接口 p.131
- 视频演示 p.132
- 简体中文 p.132
- 注意 p.132
- Jusb 2 usb 2 扩展接口 p.132
- Jfp jfp2 系统面板接口 p.132
- 简体中文 p.133
- 此接口连接一个tpm 安全平台模组 模组 选配 请参考tpm安全平台手册以获得更 多细节和用法 p.133
- 此接口允许您连接您电脑机箱上的前置音频面板 它符合inte p.133
- 前置面板i o连接设计 手册 p.133
- Sense_send p.133
- Mic detection p.133
- Jtpm tpm 模组接口 p.133
- Jaud 前置面板音频接口 p.133
- Head phone r p.133
- Head phone l 8 no pin p.133
- Head phone detection p.133
- Ground p.133
- 简体中文 p.134
- 注意 p.134
- Jusb_pw jusb_pw2 usb 电源跳线 p.134
- Jbat 清除 cmos 跳线 p.134
- 简体中文 p.135
- 注意 p.135
- Pci_e 2 pcie 扩展插槽 p.135
- 进入 bios 设置 p.136
- 简体中文 p.136
- 注意 p.136
- 按 del 键进入设定 按 f 进入启动菜单 p.136
- Press del key to enter setup menu f to enter boot menu p.136
- Bios setup bios 设置 p.136
- 简体中文 p.137
- 注意 p.137
- 概述 p.137
- Oc 菜单 p.137
- 简体中文 p.138
- 简体中文 p.139
- 注意 p.139
- 简体中文 p.140
- 简体中文 p.141
- 配置圖 p.143
- 繁體中文 p.143
- 感謝您選購 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 系列 ms 78 7 v x micro atx 主機板 本系列主機板係採用 intel h8 h87 b85 晶片組 以期提供極致的系統效能 搭配新一代的 intel lga 50 架構處理器 h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 系列將呈現給 您高效能及專業的桌上型電腦平台解決方案 p.143
- 規格 p.144
- 繁體中文 p.144
- 繁體中文 p.145
- 繁體中文 p.146
- 各型號搭載規格對應表 p.146
- 背板快速指南 p.147
- 繁體中文 p.147
- 網路連線指示燈 p.147
- H8 m p33 h87m p33 b85m p33 p.147
- H8 m e33 h87m e33 b85m e33 p.147
- 安裝 cpu 與散熱風扇 p.148
- 繁體中文 p.148
- 示範影片 p.148
- 注意事項 p.148
- 繁體中文 p.149
- 注意事項 p.149
- 繁體中文 p.150
- 示範影片 p.150
- 注意事項 p.150
- 安裝記憶體 p.150
- 本接頭是傳送或接收 6 位元組 fifo 的 6550a 高速通信埠 您可直接接上序列裝 置 p.151
- 內建接頭 p.151
- Ri 8 cts p.151
- No pin p.151
- Jpwr 2 atx 電源接頭 p.151
- Jcom 序列接頭 p.151
- Ground p.151
- 這些接頭用來接 atx 24 pin 電源供應器 連接電源供應器時 將電源線對齊接頭壓 下 若壓入方向正確的話 電源線會扣住主機板的電源接頭 p.151
- 請進入以下連結 觀賞正確安裝電源接頭的方法 http youtu be gkdyyr_83i4 p.151
- 繁體中文 p.151
- 示範影片 p.151
- 確認所有接頭全都穩固接到所屬的 atx 電源供應器 以確保主機板穩定運作 p.151
- 注意事項 p.151
- 繁體中文 p.152
- 示範影片 p.152
- 注意事項 p.152
- Sata 4 sata 接頭 p.152
- Jci 機殼開啟接頭 p.152
- 繁體中文 p.153
- 注意事項 p.153
- Cpufan sysfan 2 風扇電源接頭 p.153
- Jusb 2 usb 2 擴充接頭 p.154
- Jfp jfp2 系統面板接頭 p.154
- 繁體中文 p.154
- 示範影片 p.154
- 注意事項 p.154
- 繁體中文 p.155
- 本接頭接到選配的可信任安全模組 更多詳情請參閱 tpm 安全平台使用手冊 p.155
- 本接頭接到機殼上的音效接頭 規格符合 intel 面板輸入 輸出連接設計規範 p.155
- Sense_send p.155
- Mic detection p.155
- Jtpm tpm 模組接頭 p.155
- Jaud 音效接頭 p.155
- Head phone r p.155
- Head phone l 8 no pin p.155
- Head phone detection p.155
- Ground p.155
- Jusb_pw jusb_pw2 usb 電源跳線 p.156
- Jbat 清除 cmos 跳線 p.156
- 繁體中文 p.156
- 注意事項 p.156
- 繁體中文 p.157
- 注意事項 p.157
- Pci_e 2 pcie 擴充插槽 p.157
- 進入 bios 設定 p.158
- 繁體中文 p.158
- 注意事項 p.158
- 按 del 鍵進入設定選單 按f 進入開機選單 p.158
- Press del key to enter setup menu f to enter boot menu p.158
- Bios 設定 p.158
- 超頻選單 p.159
- 繁體中文 p.159
- 注意事項 p.159
- 概觀 p.159
- 繁體中文 p.160
- 繁體中文 p.161
- 注意事項 p.161
- 繁體中文 p.162
- 繁體中文 p.163
- 日本語 p.165
- レイアウト p.165
- この度はh8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33 シ リーズ ms 78 7 v x micro atxマザーボードをお買い上げいただき 誠にあり がとうございます h8 m p33 h8 m e33 h87m p33 h87m e33 b85m p33 b85m e33シリーズはh8 h87 b85チップセットを搭載し intel lga 50プロセ ッサに対応したハイパフォーマンスデスクトップソリューションを構築することが できます p.165
- 日本語 p.166
- マザーボードの仕様 p.166
- 日本語 p.167
- 日本語 p.168
- オプションの仕様 p.168
- Lan ledインジケーター p.169
- I oパネル p.169
- H8 m p33 h87m p33 b85m p33 p.169
- H8 m e33 h87m e33 b85m e33 p.169
- 日本語 p.169
- 注意 p.170
- 日本語 p.170
- ビデオデモンストレーション p.170
- Cpuおよびヒートシンクの装着 p.170
- 注意 p.171
- 日本語 p.171
- 注意 p.172
- 日本語 p.172
- メモリの装着 p.172
- ビデオデモンストレーション p.172
- Jpwr 2 atx電源コネクター p.173
- Jcom シリアルポートコネクター p.173
- Ground p.173
- Atx電源を接続します 接続の際にはコネクターの向きに注意して奥までしっかり 差し込んでください 通常はコネクターのフックの向きを合わせれば正しく接続さ れます p.173
- 6550aチップを採用した 6バイトfifoにてデータ転送を行います このコネクタ ーにシリアルマウスまたは他のシリアルデバイスを接続できます p.173
- 電源コネクターの取り付け方法をビデオで確認できます http youtu be gkdyyr_83i4 p.173
- 注意 p.173
- 本製品を安定に動作させるには すべての電源ケーブルを正しくatx電源コネクタ ーに接続している必要があります p.173
- 日本語 p.173
- 内部コネクター p.173
- ビデオデモンストレーション p.173
- Ri 8 cts p.173
- No pin p.173
- 注意 p.174
- 日本語 p.174
- ビデオデモンストレーション p.174
- Sata 4 sataコネクター p.174
- Jci ケース開放センサーコネクター p.174
- 注意 p.175
- 日本語 p.175
- Cpufan sysfan 2 ファン電源コネクター p.175
- 注意 p.176
- 日本語 p.176
- ビデオデモンストレーション p.176
- Jusb 2 usb 2 拡張コネクター p.176
- Jfp jfp2 システムパネルコネクター p.176
- フロントパネルオーディオピンヘッダを使用するとケースのフロントパネルからの オーディオ出力が可能になります ピン配列はインテ p.177
- のフロントパネル接続デザ インガイドに準拠しています p.177
- このコネクターはtpm trusted platform module を接続します 詳細については tpmセキュリティプラットホームマニュアルを参照して下さい p.177
- Sense_send p.177
- Mic detection p.177
- Jtpm tpmモジュールコネクター p.177
- Jaud フロントパネルオーディオコネクター p.177
- Head phone r p.177
- Head phone l 8 no pin p.177
- Head phone detection p.177
- Ground p.177
- 日本語 p.177
- 注意 p.178
- 日本語 p.178
- Jusb_pw jusb_pw2 usb電源ジャンパ p.178
- Jbat クリアcmosジャンパ p.178
- 注意 p.179
- 日本語 p.179
- Pci_e 2 pcie拡張スロット p.179
- 注意 p.180
- 日本語 p.180
- ブート画面を呼び出す p.180
- キーを押してセットアップ画面を呼び出して f キーを押して p.180
- Press del key to enter setup menu f to enter boot menu p.180
- Biosセットアップ画面の起動 p.180
- Biosの設定 p.180
- Ocメニュー p.181
- 注意 p.181
- 概要 p.181
- 日本語 p.181
- 日本語 p.182
- 注意 p.183
- 日本語 p.183
- 日本語 p.184
- 日本語 p.185
- 日本語 p.186
Похожие устройства
-
MSI MAG B560M MORTARСжатое руководство пользователя -
MSI MAG B560M MORTAR WIFIКраткое руководство -
MSI PRO B660M-P DDR4Инструкция по работе -
MSI PRO B660M-P WIFI DDR4Руководство по использованию -
MSI PRO Z790-A WIFIРуководство по эксплуатации -
MSI X370 SLI PLUSРуководство по быстрому запуску -
MSI H110M PRO-VDLРуководство по эксплуатации -
MSI MPG Z690 FORCE WIFIИнструкция по применению -
MSI MPG Z690 CARBON WIFIИнструкция к устройству -
MSI X299 RAIDERКраткая инструкция -
MSI A320M WATER PLUSИнструкция по работе -
MSI A320M PRO-EИнструкция пользователя
Узнайте, как правильно подключить разъемы панели системного блока, включая кнопки и индикаторы. Полезные советы и схемы для удобства установки.
