![MSI b85m-e45 [31/162] Jfp1 jfp2 system panel connectors](/views2/1174285/page31/bg1f.png)
English
En-19
JFP1, JFP2: System Panel Connectors
These connectors connect to the front panel switches and LEDs. The JFP1 connector
is compliant with the Intel
®
Front Panel I/O Connectivity Design Guide. When
installing the front panel connectors, please use the optional M-Connector to simplify
installation. Plug all the wires from the computer case into the M-Connector and then
plug the M-Connector into the motherboard.
Video Demonstration
Watch the video to learn how to Install front panel connectors.
http://youtu.be/DPELIdVNZUI
1.
+
3.
-
10.No
Pi
n
5.
-
Reset
S
witch
HDD
LE
D
P
ower
S
witch
P
ower
LE
D
7.
+
9.Reserve
d
8.
-
6.
+
4.
-
2.
+
JFP1
1
.Ground
3.Suspend
LE
D
5.Power
LE
D
7.No
Pi
n
8.
+
6.
-
4.
+
2.
-
Buzzer
Speaker
JFP2
Important
On the connectors coming from the case, pins marked by small triangles are
positive wires. Please use the diagrams above and the writing on the optional M-
Connectors to determine correct connector orientation and placement.
The majority of the computer case’s front panel connectors will primarily be plugged
into JFP1.
•
•
Содержание
- Preface p.1
- Copyright notice p.2
- Revision history p.2
- Preface p.2
- Trademarks p.2
- Technical support p.3
- Preface p.3
- Smartphone application p.3
- Safety instructions p.4
- Preface p.4
- Preface p.5
- Fcc b radio frequency interference statement p.5
- Ce conformity p.5
- Taiwan wireless statements p.6
- Radiation exposure statement p.6
- Preface p.6
- Korea warning statements p.6
- Japan vcci class b statement p.6
- European community compliance statement p.6
- Preface p.7
- Chemical substances information p.7
- Battery information p.7
- Русский p.8
- English p.8
- Preface p.8
- Français p.8
- Deutsch p.8
- Weee waste electrical and electronic equipment statement p.8
- Polski p.9
- Srpski p.9
- Preface p.9
- Nederlands p.9
- Español p.9
- Magyar p.10
- Česky p.10
- Türkçe p.10
- Preface p.10
- Italiano p.10
- Français fr 1 p.11
- English en 1 p.11
- Deutsch de 1 p.11
- Contents p.11
- Preface p.11
- Русский ru 1 p.12
- Preface p.12
- Installation установка a 1 p.12
- English p.13
- Motherboard specifications p.14
- English p.14
- English p.15
- Connectors quick guide p.16
- English p.16
- Connectors reference guide p.17
- English p.17
- Important p.18
- English p.18
- Back panel quick guide p.18
- 4 6 or 8 channel audio out configuration p.19
- This platform supports dual display and triple display function p.19
- These connectors are used for audio devices the color of the jack refers to the function of the connector p.19
- The standard rj 45 lan jack is for connecting to a local area network lan p.19
- Lan port p.19
- Important p.19
- English p.19
- Blue line in used for connecting external audio outputting devices green line out used as a connector for speakers or headphone pink mic used as a connector for a microphone p.19
- Audio ports p.19
- Introduction to the lga 1150 cpu p.20
- Cpu central processing unit p.20
- Important p.20
- English p.20
- Video demonstration p.21
- Important p.21
- English p.21
- Cpu heatsink installation p.21
- English p.22
- Important p.23
- English p.23
- Video demonstration p.24
- Memory p.24
- Important p.24
- English p.24
- Dual channel mode population rule p.24
- Mounting screw holes p.25
- Important p.25
- English p.25
- Jpwr1 2 atx power connectors p.26
- Power supply p.26
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard p.26
- Important p.26
- English p.26
- Watch the video to learn how to install power supply connectors http youtu be gkdyyr_83i4 p.26
- Video demonstration p.26
- These connectors allow you to connect an atx power supply to connect the atx power supply align the power supply cable with the connector and firmly press the cable into the connector if done correctly the clip on the power cable should be hooked on the motherboard s power connector p.26
- Pci1 pci expansion slot p.27
- Pci_e1 e3 pcie expansion slots p.27
- Important p.27
- Expansion slots p.27
- English p.27
- Video graphics cards p.28
- Video demonstration p.28
- Single video card installation p.28
- English p.28
- Sata1 6 sata connectors p.29
- Internal connectors p.29
- Important p.29
- English p.29
- Video demonstration p.29
- Important p.30
- English p.30
- Cpufan sysfan1 2 fan power connectors p.30
- Jfp1 jfp2 system panel connectors p.31
- Watch the video to learn how to install front panel connectors http youtu be dpelidvnzui p.31
- Video demonstration p.31
- These connectors connect to the front panel switches and leds the jfp1 connector is compliant with the inte p.31
- The majority of the computer case s front panel connectors will primarily be plugged into jfp1 p.31
- On the connectors coming from the case pins marked by small triangles are positive wires please use the diagrams above and the writing on the optional m connectors to determine correct connector orientation and placement p.31
- Important p.31
- Front panel i o connectivity design guide when installing the front panel connectors please use the optional m connector to simplify installation plug all the wires from the computer case into the m connector and then plug the m connector into the motherboard p.31
- English p.31
- Jusb1 2 usb 2 expansion connector p.32
- Important p.32
- Ground p.32
- English p.32
- To use a usb 3 device you must connect the device to a usb 3 port through an optional usb 3 compliant cable p.32
- This connector is designed for connecting high speed usb peripherals such as usb hdds digital cameras mp3 players printers modems and many others p.32
- The usb 3 port is backwards compatible with usb 2 devices it supports data transfer rates up to 5gbits s superspeed p.32
- Note that the vcc and gnd pins must be connected correctly to avoid possible damage p.32
- No pin 8 ground p.32
- Jusb3 usb 3 expansion connector p.32
- Jci1 chassis intrusion connector p.33
- Jaud1 front panel audio connector p.33
- English p.33
- This connector is used to connect an optional parallel port bracket the parallel port is a standard printer port that supports enhanced parallel port epp and extended capabilities parallel port ecp mode p.34
- This connector connects to a optional tpm trusted platform module module please refer to the tpm security platform manual for more details and usages p.34
- Jtpm1 tpm module connector p.34
- Jlpt1 parallel port connector p.34
- English p.34
- English p.35
- Jumper p.35
- Jcom1 serial port connector p.35
- Jbat1 clear cmos jumper p.35
- Important p.35
- Total installer p.36
- English p.36
- Drivers and utilities p.36
- Bios setup p.37
- Press del key to enter setup menu f11 to enter boot menu p.37
- Important p.37
- Entering bios setup p.37
- English p.37
- Overview p.38
- English p.38
- Important p.39
- English p.39
- Operation p.40
- English p.40
- Oc menu p.41
- Important p.41
- English p.41
- English p.42
- English p.43
- English p.44
- English p.45
- English p.46
- Deutsch p.47
- Spezifikationen p.48
- Deutsch p.48
- Deutsch p.49
- Deutsch p.50
- Anschlussübersicht p.50
- Übersicht der motherboard anschlüsse p.51
- Deutsch p.51
- Wichtig p.52
- Rücktafel übersicht p.52
- Deutsch p.52
- Wichtig p.53
- Lan port p.53
- Diese plattform unterstützt die ausgabe über 2 oder 3 displays p.53
- Diese audioanschlüsse dienen zur verbindung mit audiogeräten durch die farben erkennen sie die unterschiedlichen funktionen der audioanschlüsse p.53
- Die standard rj 45 buchse dient zur verbindung in einem lokalen netzwerk lan p.53
- Deutsch p.53
- Blau line in der anschluss line in kann externe audioausgabegeräte aufnehmen grün line out an den anschluss line out können sie lautsprecher oder kopfhörer anschließen rosa mikrofon der anschluss mic nimmt ein mikrofon auf p.53
- Audioanschlüsse p.53
- 4 6 oder 8 kanal audio ausgang konfiguration p.53
- Deutsch p.54
- Cpu prozessor p.54
- Wichtig p.54
- Erklärung zur lga 1150 cpu p.54
- Wichtig p.55
- Video demonstration p.55
- Deutsch p.55
- Cpu kühlkörper einbau p.55
- Deutsch p.56
- Wichtig p.57
- Deutsch p.57
- Wichtig p.58
- Video demonstration p.58
- Speicher p.58
- Populationsregeln für dual kanal speicher p.58
- Deutsch p.58
- Schraubenlöcher für die montage p.59
- Deutsch p.59
- Wichtig p.59
- Wichtig p.60
- Video demonstration p.60
- Stromversorgung p.60
- Stellen sie sicher dass diese anschlüsse mit den richtigen anschlüssen des netzteils verbunden werden um einen stabilen betrieb der hauptplatine sicherzustellen p.60
- Mit diesem anschluss verbinden sie den atx stromanschlusse achten sie bei dem verbinden des atx stromanschlusses darauf dass der anschluss des netzteils richtig auf den anschluss an der hauptplatine ausgerichtet ist drücken sie dann den anschluss des netzteils fest nach unten um eine richtige verbindung zu gewährleisten p.60
- Jpwr1 2 atx stromanschlüsse p.60
- Deutsch p.60
- Anhand dieses video an untenstehende adresse lernen sie wie sie die stromversorgungsstecker installieren http youtu be gkdyyr_83i4 p.60
- Wichtig p.61
- Pci_e1 e3 erweiterungssteckplätze p.61
- Pci1 pci erweiterungssteckplatz p.61
- Erweiterungssteckplätze p.61
- Deutsch p.61
- Installation einer grafikkarte p.62
- Deutsch p.62
- Video grafikkarten p.62
- Video demonstration p.62
- Video demonstration p.63
- Sata1 6 sata anschlüsse p.63
- Interne anschlüsse p.63
- Important p.63
- Deutsch p.63
- Wichtig p.64
- Deutsch p.64
- Cpufan sysfan1 2 stromanschlüsse für lüfter p.64
- Wichtig p.65
- Video demonstration p.65
- Jfp1 jfp2 systemtafelanschlüsse p.65
- Deutsch p.65
- Der usb 3 anschluss ist abwärtskompatibel mit usb 2 geräten unterstützt datentransferraten bis zu 5 gbit s superspeed p.66
- Bitte beachten sie dass sie die mit vcc stromführende leitung und gnd erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen p.66
- Zur verwendung eines usb 3 gerät müssen sie das gerät an einen usb 3 port über ein optionales usb 3 kompatibles kabel anschließen p.66
- Wichtig p.66
- No pin 8 ground p.66
- Jusb3 usb 3 erweiterungsanschluss p.66
- Jusb1 2 usb 2 erweiterungsanschluss p.66
- Ground p.66
- Dieser anschluss eignet sich für die verbindung der hochgeschwindigkeits usb peripheriegeräte wie z b usb festplattenlaufwerke digitalkameras mp3 player drucker modems und ähnliches p.66
- Deutsch p.66
- Jci1 gehäusekontaktanschluss p.67
- Jaud1 audioanschluss des frontpanels p.67
- Deutsch p.67
- Jtpm1 tpm anschluss p.68
- Jlpt1 parallele schnittstelle p.68
- Dieser anschluss wird für das tpm modul trusted platform module ver wendet weitere informationen über den einsatz des optionalen tpm modules entnehmen sie bitte dem tpm plattform handbuch p.68
- Die parallele schnittstelle ist eine standard druckerschnittstelle die ebenso als enhanced parallel port epp und als extended capabilities parallel port ecp betrieben werden kann p.68
- Deutsch p.68
- Wichtig p.69
- Steckbrücke p.69
- Jcom1 serieller anschluss p.69
- Jbat1 steckbrücke zur cmos löschung p.69
- Deutsch p.69
- Treiber und dienstprogramme p.70
- Total installer p.70
- Deutsch p.70
- Wichtig p.71
- Press del key to enter setup menu f11 to enter boot menu p.71
- Deutsch p.71
- Bios setup p.71
- Aufruf des bios setups p.71
- Überbilck p.72
- Deutsch p.72
- Deutsch p.73
- Wichtig p.73
- Deutsch p.74
- Betrieb p.74
- Wichtig p.75
- Oc menü p.75
- Deutsch p.75
- Deutsch p.76
- Deutsch p.77
- Deutsch p.78
- Deutsch p.79
- Deutsch p.80
- Français p.81
- Spécifications p.82
- Français p.82
- Français p.83
- Français p.84
- Guide rapide des connecteurs p.84
- Guide référence des connecteurs p.85
- Français p.85
- Important p.86
- Guide rapide du panneau arrière p.86
- Français p.86
- Ports audio p.87
- Port lan p.87
- La prise standard rj 45 lan sert à la connexion au réseau local local area network lan p.87
- Important p.87
- Français p.87
- Configuration audio out de 2 4 6 ou 8 canal p.87
- Cette plate forme supporte la fonction double écran et triple écran p.87
- Ces connecteurs audio sont utilisés pour les périphériques audio vous pouvez différencier leur utilisation grâce à la couleur des prises audio p.87
- Bleu ligne in sert à connecter les périphériques externes de sortie audio vert ligne out est utilisé pour un haut parleur ou un casque rose mic est utilisé pour un microphone p.87
- Français p.88
- Processeur cpu p.88
- Introduction du cpu lga 1150 p.88
- Important p.88
- Installation du cpu et son ventilateur p.89
- Important p.89
- Français p.89
- Démonstration de vidéo p.89
- Français p.90
- Important p.91
- Français p.91
- Règle de population en mode double canal p.92
- Mémoire p.92
- Important p.92
- Français p.92
- Démonstration de vidéo p.92
- Français p.93
- Trous taraudés de montage p.93
- Important p.93
- Voir le vidéo sur l installation des connecteurs d alimentation sur le site ci dessous http youtu be gkdyyr_83i4 p.94
- Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations atx afin garantir une opération stable de la carte mère p.94
- Jpwr1 2 connecteur d alimentation atx p.94
- Important p.94
- Français p.94
- Démonstration de vidéo p.94
- Connecteurs d alimentation p.94
- Ce connecteur vous permet de relier une alimentation atx pour cela alignez le câble d alimentation avec le connecteur et appuyez fermement le câble dans le connecteur si ceci est bien fait la pince sur le câble d alimentation doit être accrochée sur le connecteur d alimentation de la carte mère p.94
- Pci_e1 e3 emplacement d extension pcie p.95
- Pci1 emplacement d extension pci p.95
- Important p.95
- Français p.95
- Emplacements d extension p.95
- Cartes vidéo graphics p.96
- Installation de simple carte vidéo p.96
- Français p.96
- Démonstration de vidéo p.96
- Sata1 6 connecteurs sata p.97
- Important p.97
- Français p.97
- Démonstration de vidéo p.97
- Connecteurs internes p.97
- Important p.98
- Français p.98

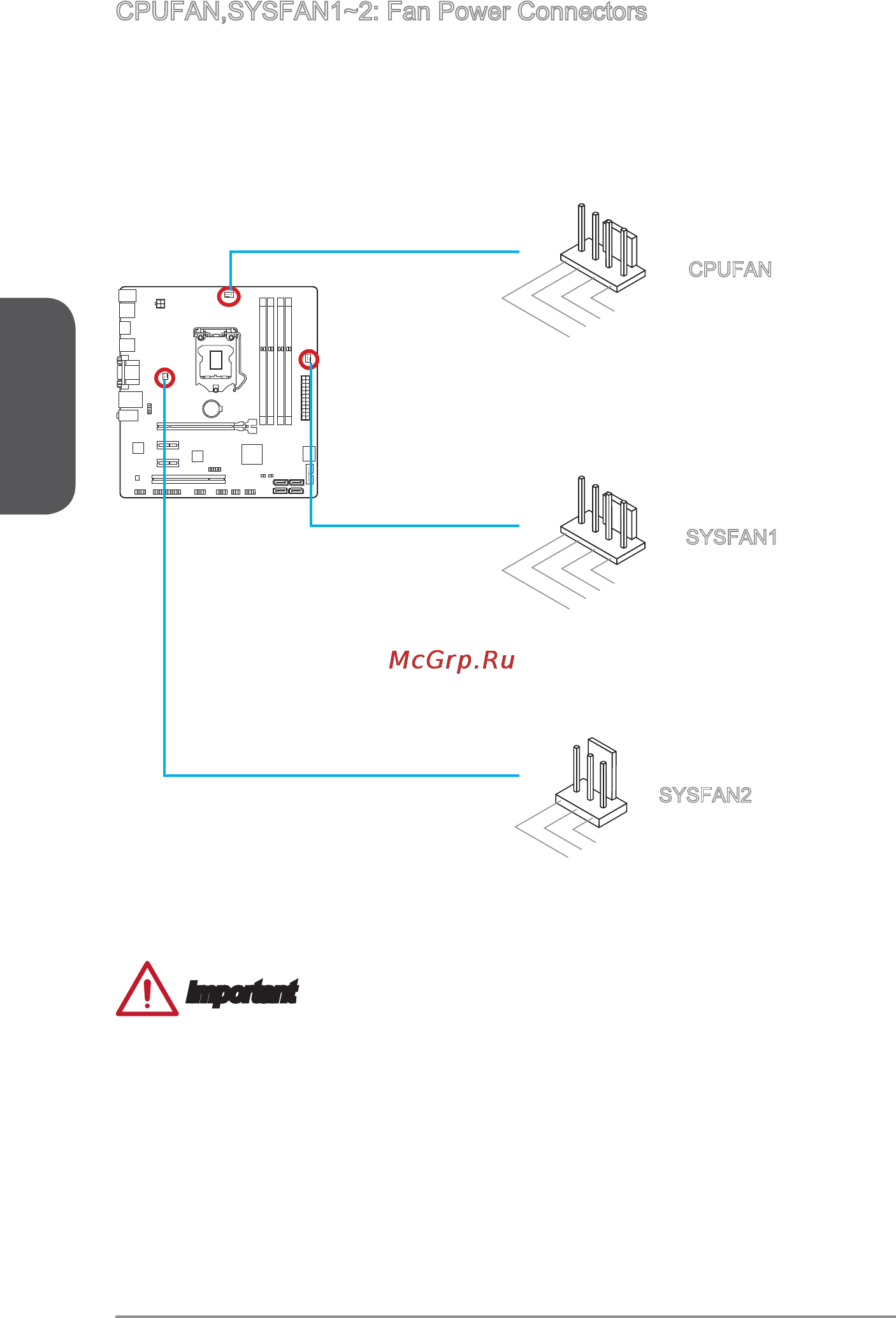

- Cpufan sysfan1 2 connecteur d alimentation du ventilateur p.98
- Jfp1 jfp2 connecteur panneau système p.99
- Important p.99
- Français p.99
- Démonstration de vidéo p.99
- Ce connecteur est destiné à connecter les périphériques usb haute vitesse tels que les disques durs usb les appareils photo numériques les lecteurs mp3 les imprimantes les modems et les appareils similaires p.100
- Si vous voulez utiliser un périphérique usb 3 il faut utiliser une câble usb 3 p.100
- Notez que les pins vcc et gnd doivent être branchées correctement afin d éviter tout dommage possible p.100
- Notez que les pins de vcc et gnd doivent être branchées correctement afin d éviter tout dommage possible p.100
- No pin 8 ground p.100
- Le port usb 3 est rétro compatible avec les périphériques usb 2 il supporte un taux de transfert jusqu à 5 gbit s super vitesse p.100
- Jusb3 connecteurs d extension usb 3 p.100
- Jusb1 2 connecteurs d extension usb 2 p.100
- Important p.100
- Ground p.100
- Français p.100
- Jci1 connecteur intrusion châssis p.101
- Jaud1 connecteur audio panneau avant p.101
- Français p.101
- Français p.102
- Ce connecteur sert à connecter un support de port parallèle optionnel le port parallèle est un port d imprimante standard qui supporte les modes enhanced parallel port epp et extended capabilities parallel port ecp p.102
- Ce connecteur est relié à un module tpm trusted platform module en option veuillez vous référer au manuel du module tpm pour plus d information détaillée p.102
- Jtpm1 connecteur de module tpm p.102
- Jlpt1 connecteur de port parallèle p.102
- Jcom1 connecteur de port série p.103
- Jbat1 cavalier d effacement cmos p.103
- Important p.103
- Français p.103
- Cavaliers p.103
- Total installer p.104
- Pilotes et utilitaires p.104
- Français p.104
- Press del key to enter setup menu f11 to enter boot menu p.105
- Important p.105
- Français p.105
- Entrer dans le réglage bios p.105
- Configuration bios p.105
- Français p.106
- Vue d ensemble p.106
- Important p.107
- Français p.107
- Opération p.108
- Français p.108
- Oc menu p.109
- Important p.109
- Français p.109
- Français p.110
- Français p.111
- Français p.112
- Français p.113
- Français p.114
- Русский p.115
- Русский p.116
- Характеристики системной платы p.116
- Русский p.117
- Русский p.118
- Краткое руководство по разъемам p.118
- Русский p.119
- Справочное руководство по разъемам p.119
- Русский p.120
- Краткое руководство по работе с задней панелью p.120
- Внимание p.120
- Внимание p.121
- Стандартный разъем rj 45 для подключения к локальной вычислительной сети lan p.121
- Русский p.121
- Порт lan p.121
- Конфигурации 2 4 6 или 8 канальной аудио выход p.121
- Данная платформа поддерживает функцию dual display два дисплея и triple display три дисплея p.121
- Голубой линейный вход служат для подключения внешних источников звукового сигнала зеленый линейный выход разъем для подключения динамиков или наушников розовый микрофон разъем для подключения микрофона p.121
- Аудиоразъемы p.121
- Эти разъемы используются для подключения аудиоустройств цвет гнезда определяет функцию разъема p.121
- Цп центральный процессор p.122
- Русский p.122
- Процессор lga 1150 p.122
- Внимание p.122
- Установка цп и радиатора p.123
- Русский p.123
- Внимание p.123
- Видео демонстрация p.123
- Русский p.124
- Русский p.125
- Внимание p.125
- Правила заполнения гнезд при использовании двухканального режима dual channel p.126
- Память p.126
- Внимание p.126
- Видео демонстрация p.126
- Русский p.126
- Русский p.127
- Отверстия под установочные винты p.127
- Внимание p.127
- Jpwr1 2 разъемы питания atx p.128
- Эти разъемы предназначены для подключения разъема питания atx для подключения atx разъема питания совместите кабель питания с разъемом и прочно закрепите его при правильном выполнении подключения защелка на кабеле питания закрепляется в силовом разъеме материнской платы p.128
- Электропитание p.128
- Смотрите видео чтобы узнать как установить разъем питания http youtu be gkdyyr_83i4 p.128
- Русский p.128
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к соответствующему блоку питания атх p.128
- Внимание p.128
- Видео демонстрация p.128
- Русский p.129
- Внимание p.129
- Pci_e1 e3 pcie слоты расширения p.129
- Pci1 слоты расширения pci p.129
- Слоты расширения p.129
- Установка одной видеокарты p.130
- Русский p.130
- Видео установка дискретной видеокарты p.130
- Видео демонстрация p.130
- Русский p.131
- Внутренние разъемы p.131
- Внимание p.131
- Видео демонстрация p.131
- Sata1 6 разъемы sata p.131
- Русский p.132
- Внимание p.132
- Cpufan sysfan1 2 разъемы питания вентиляторов p.132
- Внимание p.133
- Видео демонстрация p.133
- Jfp1 jfp2 разъемы панели системы p.133
- Русский p.133
- Этот разъем служит для подключения таких высокоскоростных периферийных устройств как жесткие диски с интерфейсом usb цифровые камеры мрз плееры принтеры модемы и т д p.134
- Русский p.134
- Порт usb 3 обратно совместим с устройствами usb 2 он поддерживает скорость передачи данных до 5 гбит с superspeed p.134
- Помните что во избежание повреждений необходимо правильно подключать контакты vcc и gnd p.134
- Для использования устройства usb 3 подключитесь к разъему usb 3 с помощью кабеля usb 3 приобретается дополнительно p.134
- Внимание p.134
- No pin 8 ground p.134
- Jusb3 разъем расширения usb 3 p.134
- Jusb1 2 разъемы расширения usb 2 p.134
- Ground p.134
- Русский p.135
- Jci1 разъем датчика открывания корпуса p.135
- Jaud1 аудиоразъем на передней панели p.135
- Данный разъем подключается к модулю трм trusted platform module дополнительные сведения см в описании модуля безопасности трм p.136
- Jtpm1 разъем модуля трм p.136
- Jlpt1 разъемы параллельного порта p.136
- Этот коннектор используется для подключения опциональной планки параллельного порта параллельный порт это стандартный порт для принтера он поддерживает режимы epp усовершенствованный параллельный порт и ecp параллельный порт с дополнительными возможностями p.136
- Русский p.136
- Jbat1 перемычка очистки данных cmos p.137
- Русский p.137
- Перемычки p.137
- Внимание p.137
- Jcom1 разъем последовательного порта p.137
- Утилита total installer p.138
- Русский p.138
- Драйверы и утилиты p.138
- F11 для входа в меню загрузки p.139
- Настройка bios p.139
- Вход в настройки bios p.139
- Внимание p.139
- Press del key to enter setup menu f11 to enter boot menu нажмите на клавишу del для входа в меню настройки p.139
- Русский p.139
- Русский p.140
- Общие сведения p.140
- Русский p.141
- Внимание p.141
- Работа p.142
- Русский p.142
- Русский p.143
- Меню oc p.143
- Внимание p.143
- Русский p.144
- Русский p.145
- Русский p.146
- Русский p.147
- Русский p.148
- Installation p.149
- Установка p.149
- Installation установка p.149
- Installation установка p.150
- Installation установка p.151
- Memory speicher mémoire памяти p.152
- Installation установка p.152
- Motherboard carte mère материнские платы p.153
- Или p.155
- Power connector atx stromanshcluss p.155
- Installation установка p.155
- Http youtu be gkdyyr_83i4 p.155
- Connecteurs d alimentation pазъема питания p.155
- Installation установка p.156
- Sata hdd p.157
- Installation установка p.157
- Http youtu be rzsmpqxythc p.157
- Или p.157
- Msata ssd p.158
- Rsvd_dnu p.159
- Rst_sw p.159
- Installation установка p.159
- Http youtu be dpelidvnzui p.159
- Hd_led p.159
- Front panel connector frontpanel anschluss p.159
- Connecteur panneau avant pазъемов передней панели p.159
- Или p.160
- Peripheral connector peripheriestecker p.160
- Installation установка p.160
- Connecteur périphérique периферийных разъемов p.160
- Bидеокарты p.161
- Graphics card grafikkarte carte graphique p.161
- Installation установка p.162
Похожие устройства
-
MSI MAG B560M MORTARСжатое руководство пользователя -
MSI MAG B560M MORTAR WIFIКраткое руководство
-
MSI PRO B660M-P DDR4Инструкция по работе -
MSI PRO B660M-P WIFI DDR4Руководство по использованию
-
MSI PRO Z790-A WIFIРуководство по эксплуатации -
MSI X370 SLI PLUSРуководство по быстрому запуску -
MSI H110M PRO-VDLРуководство по эксплуатации -
MSI MPG Z690 FORCE WIFIИнструкция по применению -
MSI MPG Z690 CARBON WIFIИнструкция к устройству
-
MSI X299 RAIDERКраткая инструкция -
MSI A320M WATER PLUSИнструкция по работе -
MSI A320M PRO-EИнструкция пользователя
Узнайте, как правильно подключить разъемы передней панели к материнской плате. Используйте M-Connector для упрощения установки и следуйте инструкциям.
