Русский
Ru-38

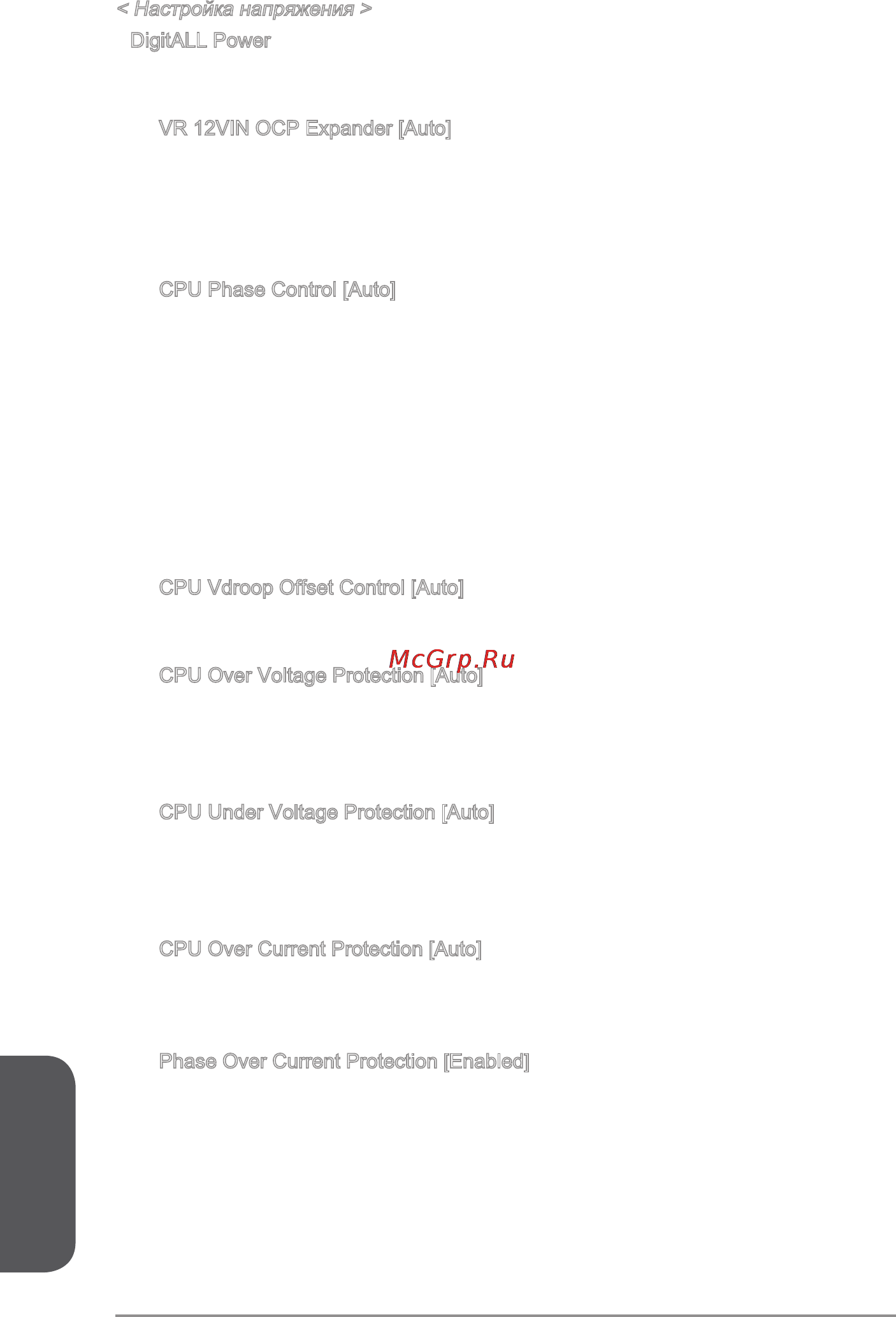

< Настройка напряжения >
DigitALL Power
Нажмите <Enter> для входа в подменю. Управляет цепями, связанными с PWM
процессора.
VR 12VIN OCP Expander [Auto]
Расширяет ограничение тока VR для защиты процессора с входным
напряжением 12В. Чем выше значение расширения тем ниже степень защиты.
Поэтому, настроите текущее напряжение тщательно при необходимости,
или может выходить CPU/ VR MOS из строя. При установке в "Auto", BIOS
автоматически настроит этот параметр.
CPU Phase Control [Auto]
Управление фазами PWM в зависимости от нагрузки процессора. При установке
в “Auto”, BIOS автоматически оптимизирует работу фаз CPU PWM.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Normal] Устанавливает нормальный профиль фазы питания для
процессора, он может обеспечить стабильную производительность
системы и эффективное энергосбережение.
[Optimized] Устанавливает оптимальный профиль фазы питания для
процессора, он может обеспечить систему с оптимальной
способностью энергосбережения.
[Disabled] Выключает функцию переключения фаз питания PWM.
CPU Vdroop Offset Control [Auto]
Устанавливает напряжение смещения в процентах для vdroop процессора.
При установке в "Auto", BIOS автоматически настроит этот параметр.
CPU Over Voltage Protection [Auto]
Устанавливает верхнюю границу максимального напряжения для защиты
процессора от слишком высокого напряжения. Если установлено "Auto", BIOS
автоматически настроит этот параметр. Чем выше значение тем ниже степень
защиты и выше вероятность выхода системы из строя.
CPU Under Voltage Protection [Auto]
Устанавливает нижнюю границу напряжения для защиты процессора от
слишком низкого напряжения. Если установлено “Auto”, BIOS автоматически
настроит этот параметр. Чем выше значение тем ниже степень защиты и выше
вероятность выхода системы из строя.
CPU Over Current Protection [Auto]
Устанавливает ограничение по максимальному току для защиты процессора.
При устанвке в "Auto", BIOS автоматически настроит этот параметр. Слишком
высокое значение может привести к повреждению системы.
Phase Over Current Protection [Enabled]
Включает или выключает фазу от по максимальному току для защиты
процессора.
[Enabled] Устанавливает ограничение по максимальному току для защиты
процессора.
[Disabled] Функция выключена.
▶
▶
▶
▶
▶
▶
▶
▶
