MSI probox23 2m-005ru, 9s6-b08311-005 [12/15] Карта wireless lan и антенна



Карта Wireless LAN и антенна

Внимание

Карта беспроводной сети имеет только один выступ и таким образом,

может быть однозначно сориентирована относительно разъема.

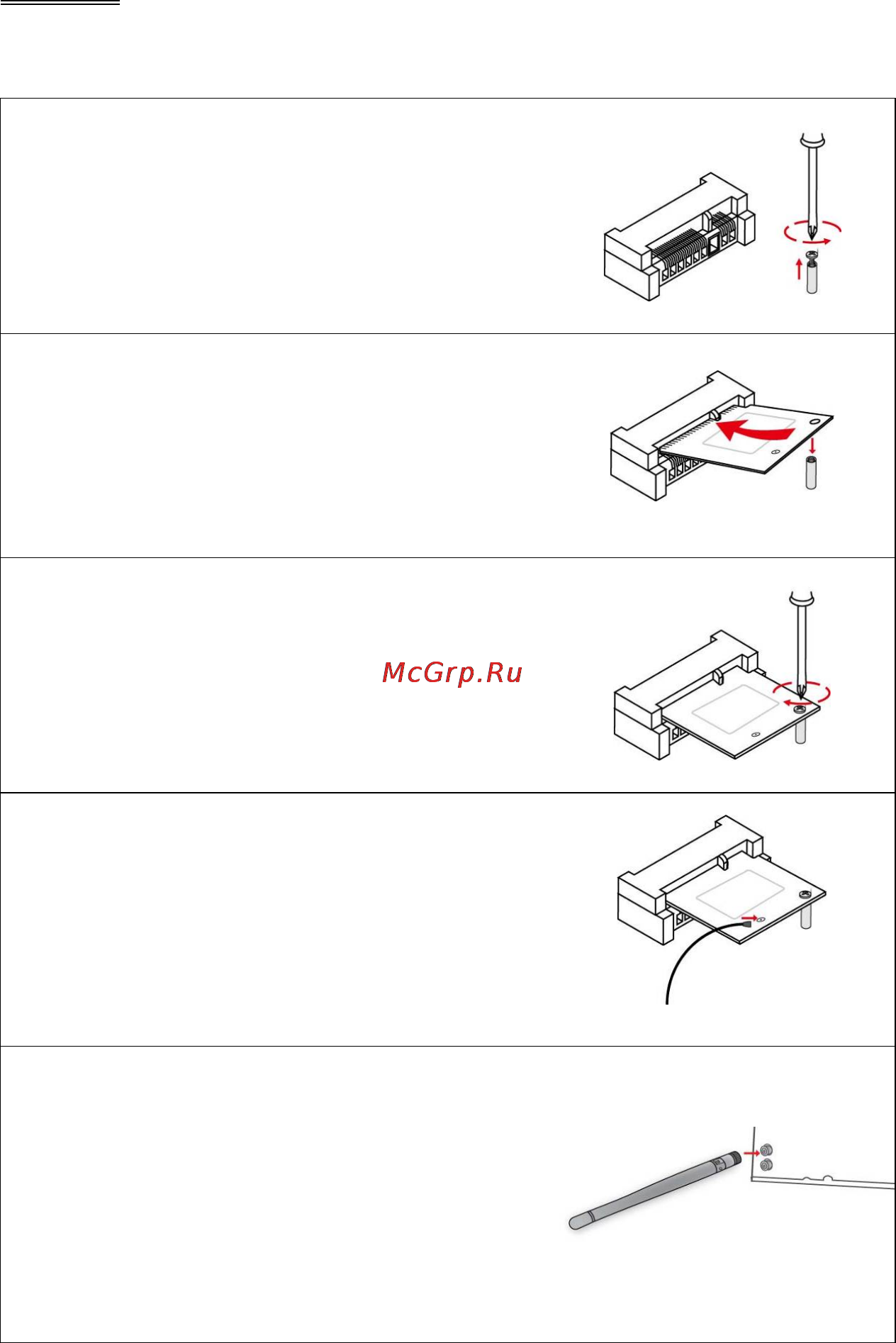

Шаг 1 Выкрутите винт из установочной

стойки.



Шаг 2 Установите карту wireless LAN в слот

под углом 45°. Затем надавите на него, пока

контакты не будут утоплены в слоте.



Шаг 3 Нажмите на карту wireless LAN вниз и

зафиксируйте ее винтом.



Шаг 4 Подключите провод антенны к

соответствующему разъему на карте.



Шаг 5 Подключите антенну к

соответствующему антенному разъему

задней панели. Отрегулируйте положение

антенны. Примечание:

Для опционального модуля Bluetooth также

подключите провод антенны Bluetooth к

модулю.
