Русский
Ru-31

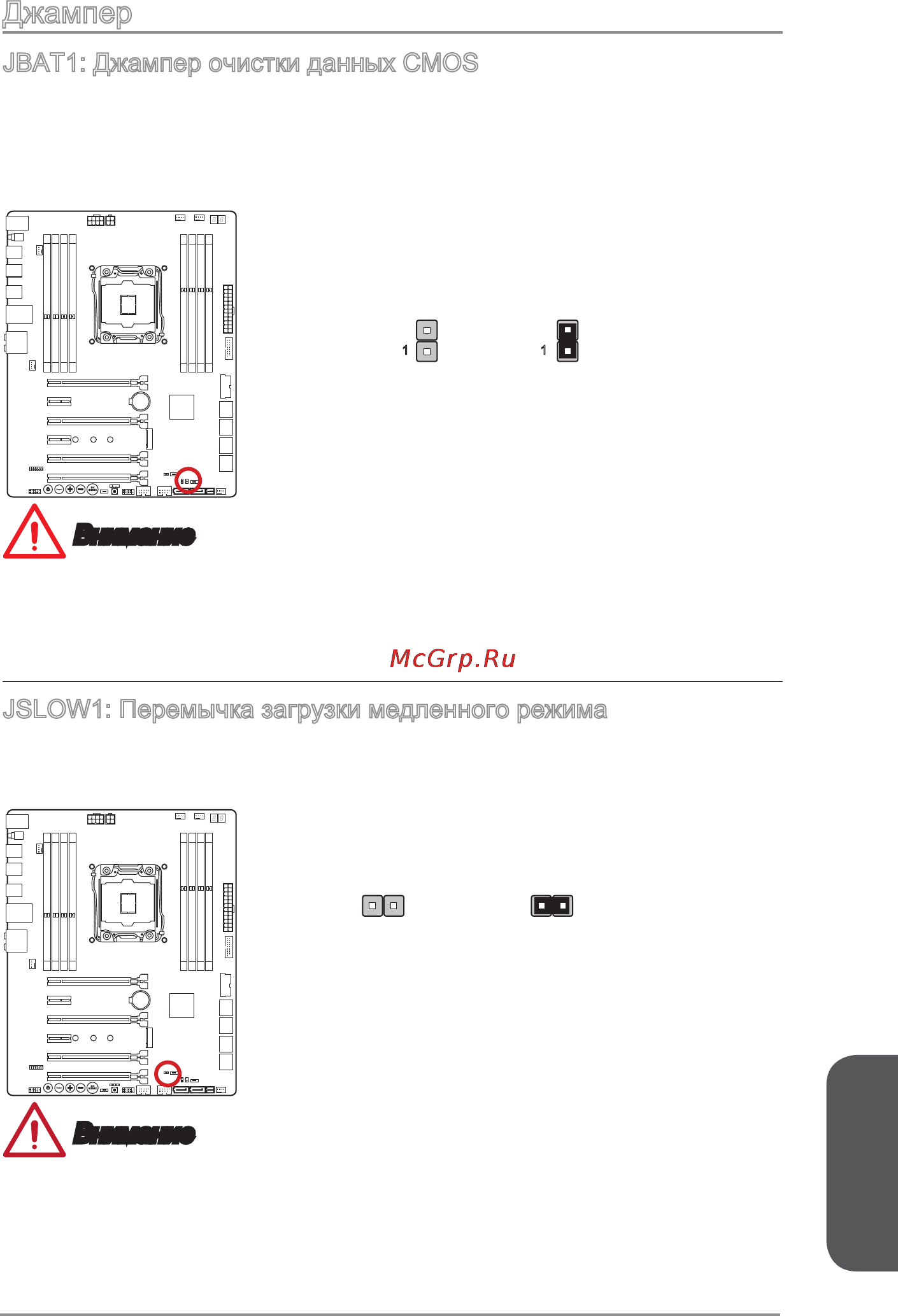

Джампер
JBAT1: Джампер очистки данных CMOS
На плате установлена CMOS память с питанием от батарейки для хранения
данных о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Для сброса
конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этой
перемычкой.
Сохранение
данных
Очистка
данных
1 1
Внимание
Очистка CMOS памяти производится замыканием указанных контактов
перемычкой при выключенной системе. После выполнения очистки разомкните
перемычку. Очистка CMOS памяти во время работы системы не допустима, т.к.
это приведет к выходу материнской платы из строя.
JSLOW1: Перемычка загрузки медленного режима
Эта перемычка используется для решения охлаждения LN2, который
обеспечивает экстремальное условие разгона, для загрузки при стабильной
частоте процессора и предотвращения системы от сбоя.
ВключеноНормальное
(По умолчанию)
(Включите эту
перемычку во
время прохождения
процедуры POST.)
Внимание
•
На свой страх и риск, пользователи попытаться произвести разгон при
экстремально низких температурах. Результаты разгона могут различаться от
модели процессора.
•
ВНИМАНИЕ! Не устанавливайте эту перемычку в положение “Enabled”
при выключении питания, в противном случае систему будет невозможно
загрузить.
