Русский
Ru-36

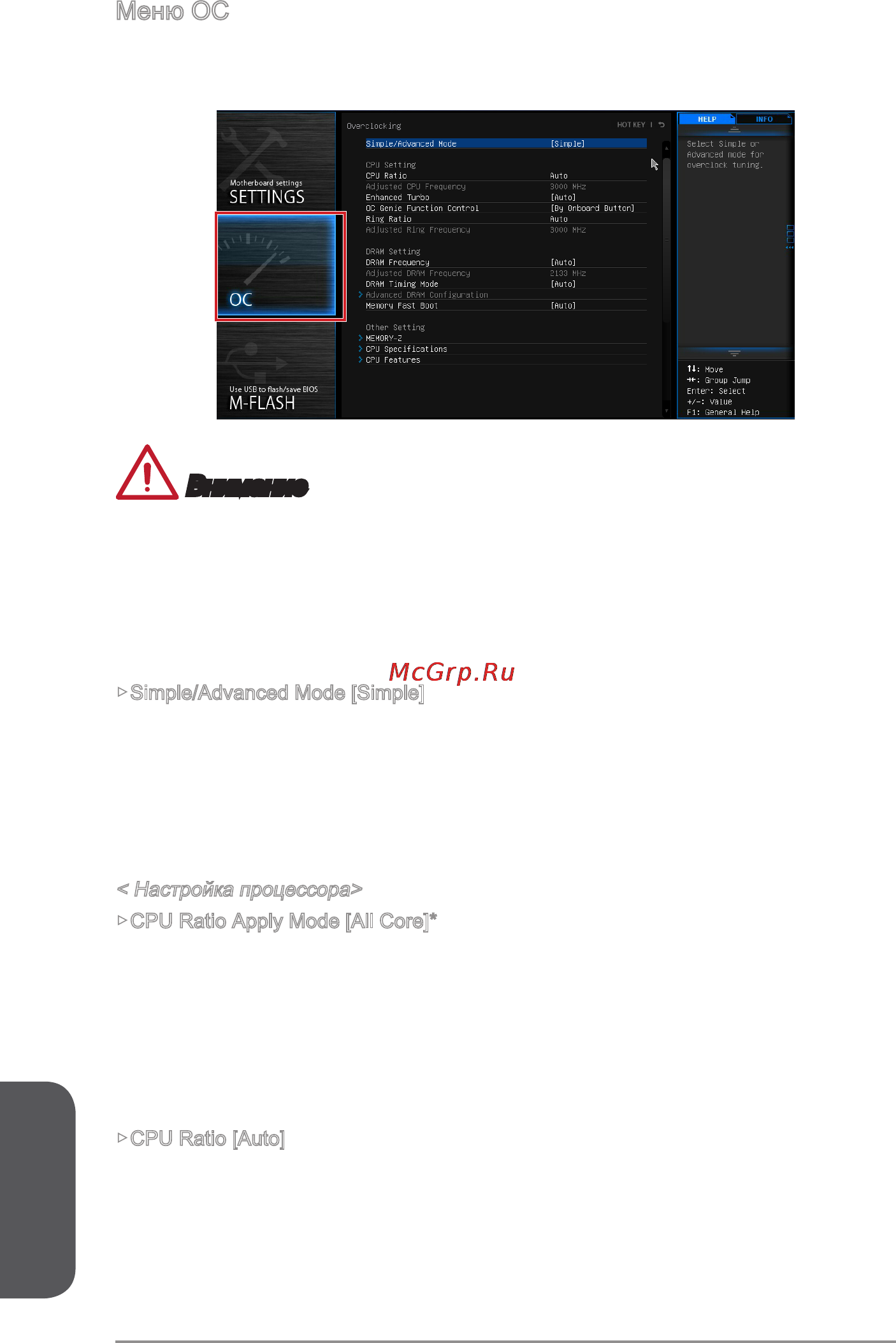

Меню OC
Данное меню предназначено для опытных пользователей и предоставляет
возможности для "разгона" системы.
Внимание
•
Разгонять ПК вручную рекомендуется только опытным пользователям.
•
Производитель не гарантирует успешность разгона. Неправильное
выполнение разгона может привести к аннулированию гарантии и серьезному
повреждению оборудования.
•
Неопытным пользователям, рекомендуется использовать OC Genie.
▶Simple/Advanced Mode [Simple]
Включает или выключает расширенные настройки разгона в BIOS.
[Simple] Обеспечивает регулярные параметры разгона в настройке BIOS.
[Advanced] Обеспечивает расширенные параметры разгона для опытных
пользователей для настройки в BIOS.
Примечание: Символом * отмечаются параметры разгона расширенного режима
Advanced mode.
< Настройка процессора>
▶CPU Ratio Apply Mode [All Core]*
Устанавливает режим применения для выбранного CPU ratio. Данный пункт
появляется только, если процессор поддерживает “Turbo Boost”.
[All Core] Включает "CPU Ratio". Все процессорные ядра работают с
одинаковым множителем CPU ratio, установленным в "Adjust CPU
Ratio".
[Per Core] Включает "X-Core Ratio Limit". Позволяет устанавливать множитель
процессора CPU core независимо в "X-Core Ratio Limit".
▶CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты.
Изменение данного параметра возможно только в том случае, если процессор
поддерживает данную функцию.
