15
Übersicht der Komponenten

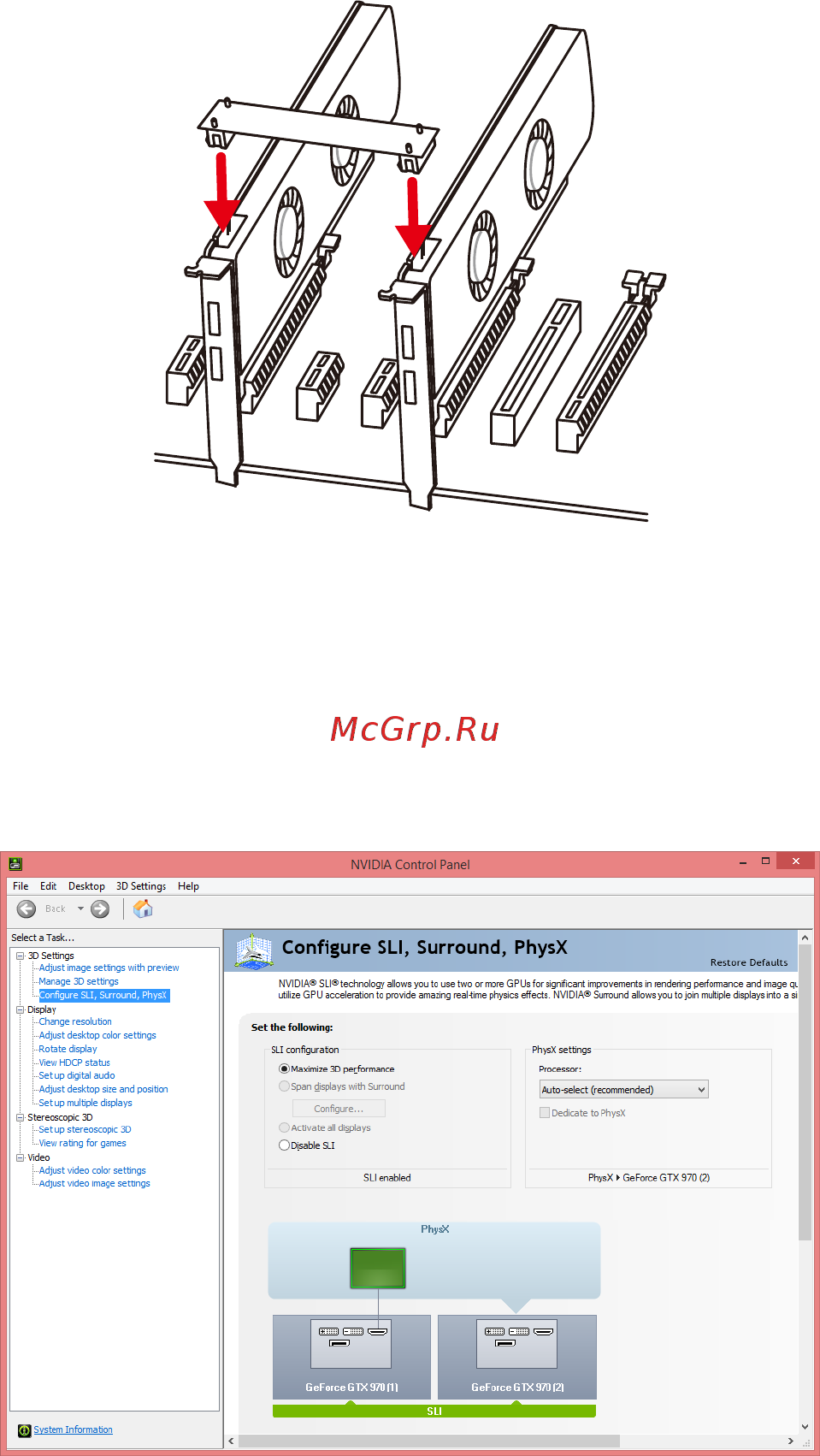

Einbau von SLI-Grafikkarten
Stellen Sie eine ausreichende Stromversorgung für SLI-Konfigurationen sicher. Die
notwendigen Informationen können Sie aus dem Handbuch Ihrer Grafikkarte entnehmen.
Installation der SLI-Grafikkarten:
1. Schalten Sie Ihren Computer aus und ziehen Sie die Kabel ab. Installieren Sie Ihre
Grakkarten im PCI_E2 und PCI_E5 Slot.
2. Verbinden Sie beide Karten mit einer SLI-Brücke.
3. Verbinden Sie alle PCIe-Stromanschlüsse der Grafikkarten.
4. Schliessen Sie das Netzkabel wieder an und schalten Sie den Computer ein.
Installieren Sie die Treiber und die Software, die im Lieferumfang Ihrer Grafikkarten
enthalten sind.
5. Klicken Sie in Ihrem Windows-Desktop auf die rechte Maustaste, und wählen
Sie NVIDIA Control Panel aus dem Menü aus. Klicken Sie auf Configure SLI,
Surround, PhysX im linken Task-Fensterbereich und wählen Sie Maximize 3D
performance im SLI-Konfigurationsmenü aus, und klicken Sie dann auf Anwenden
(Apply).
