Honda EP6500CXS [67/71] Сборка
![Honda EP6500CXS [67/71] Сборка](/views2/1017471/page67/bg43.png)

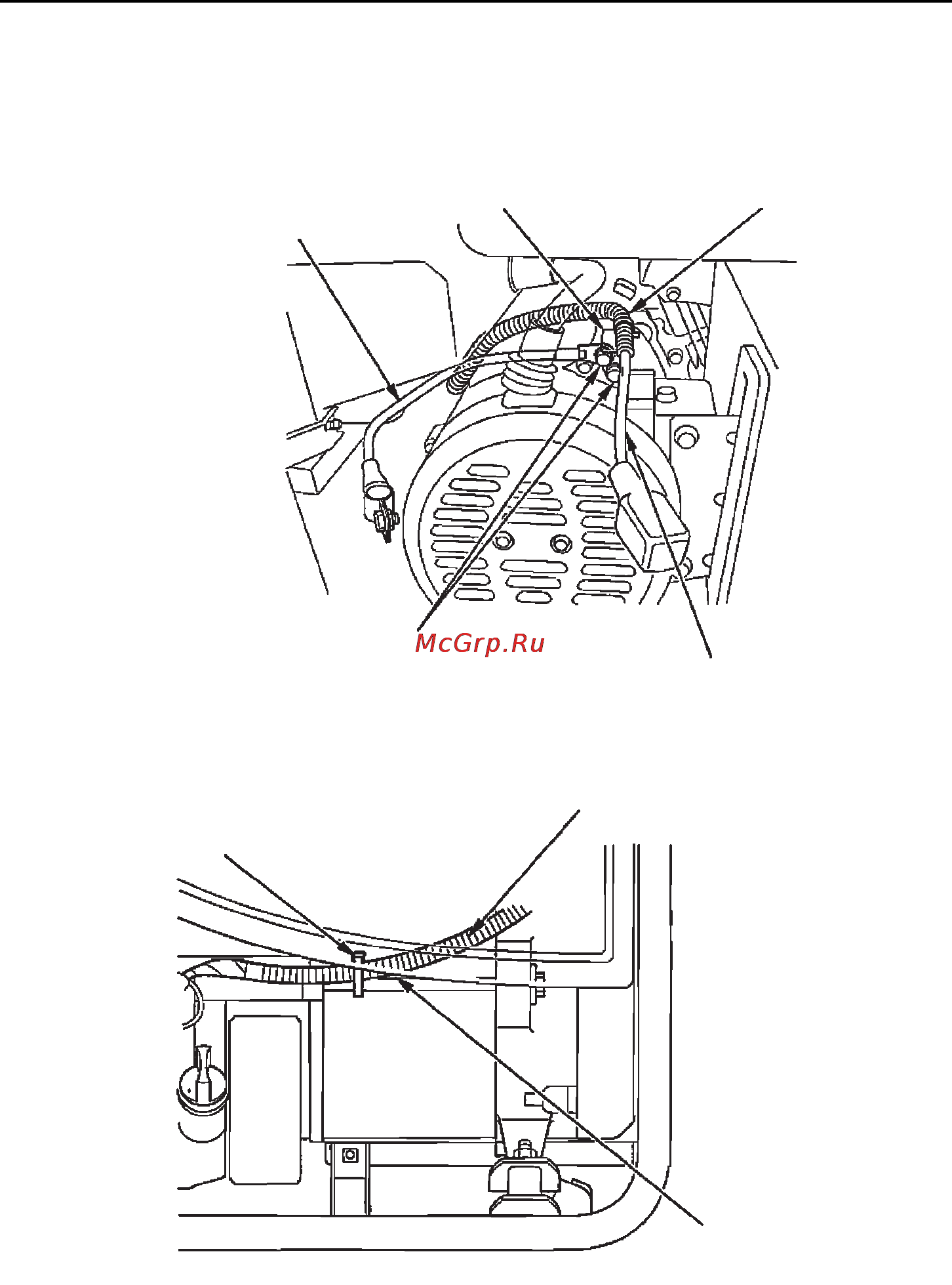

2. Установите кронштейн фиксатора на миниэлектростанцию с помощью 6мм
фланцевого болта.
3. Закрепите кабель стартера хомутом как показано на рисунке.
4. Установите кабель "массы" аккумуляторной батареи в кронштейн фиксатора с
помощью 6мм фланцевого болта.
5. Проведите кабель стартера к электродвигателю стартера и закрепите его
креплением на миниэлектростанции с помощью болта как показано.
65
СБОРКА
КАБЕЛЬ ЗАЗЕМЛЕНИЯ
А
ККУМУЛЯТОРНОЙ БАТАРЕИ
КРОНШТЕЙН ФИКСАТОРА
ХОМУТ КАБЕЛЯ
6fмм БОЛТЫ
КАБЕЛЬ СТАРТЕРА
КРЕПЛЕНИЕ КАБЕЛЯ
КАБЕЛЬ СТАРТЕРА
КРЕПЕЖНЫЙ БОЛТ
