8

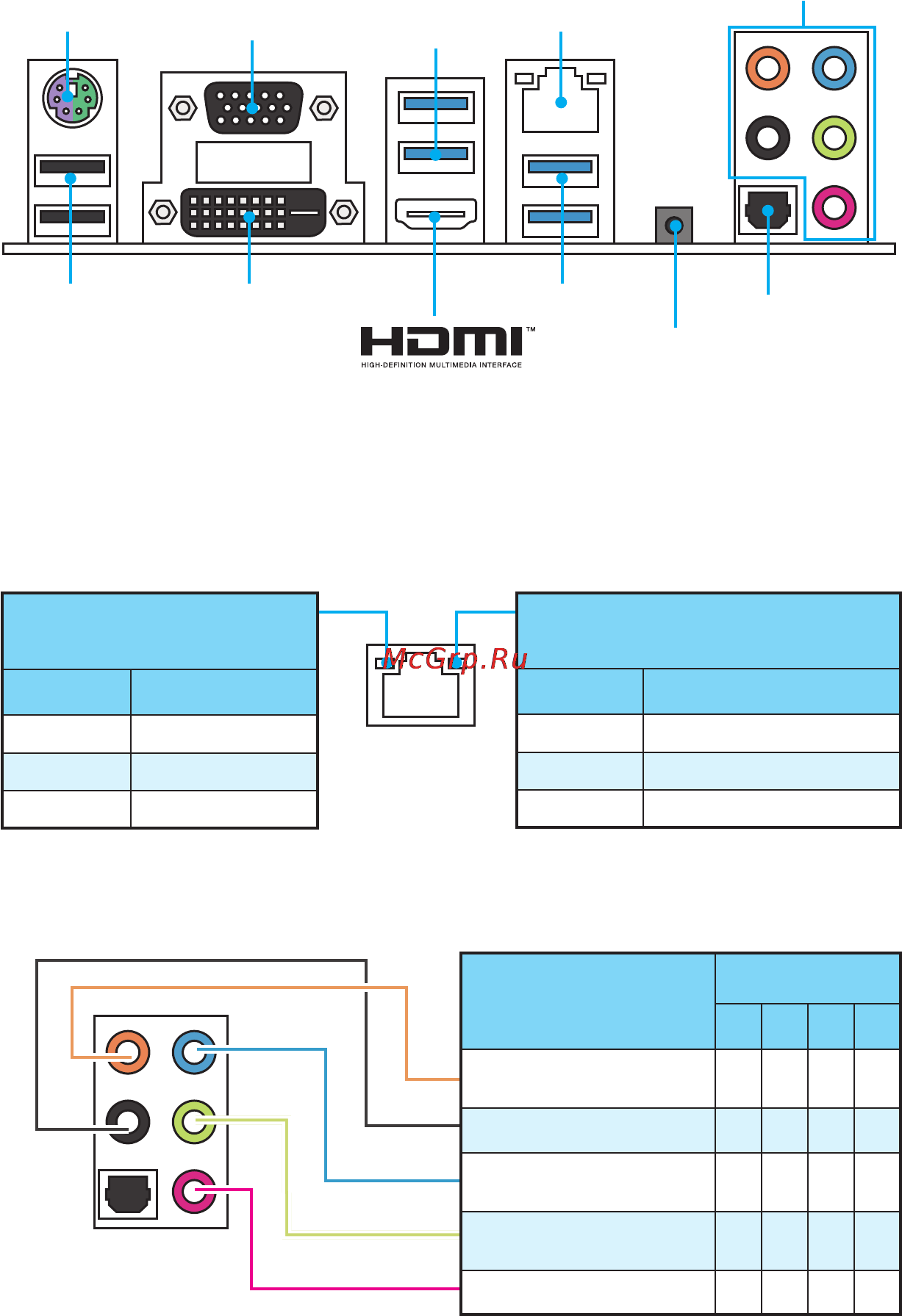

Задняя панель ввода/ вывода
Задняя панель ввода/ вывода
PS/2
LAN
USB 2.0
USB 3.1 Gen1
USB 3.1 Gen1
DVI-D
VGA
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Таблица состояния индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Оптический разъем
S/PDIF ВЫХОД
Очистка данных
CMOS
● Кнопка очистки данных CMOS - Выключите компьютер. Чтобы сбросить
настройки BIOS и вернуться значениям по умолчанию, нажмите и удерживайте
кнопку очистки данных CMOS в течение 5 секунд.
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, пусто: не подключен)
