14. ДЕТАЛИ СБОРКИ ТРИММЕРА “ТЭ-250/20»

*- номер позиции на схеме сборки

№* Код.

Наименование

детали

№* Код.

Наименование

детали

1 134911 Ручка правая 21,11 134945 Пряжка

2 134912 Шнур питания 21,12 134946 Болт M4X50

3 134913

Муфта шнура

питания

21,13 134947 Шайба разрезная

4 134914

Зажим шнура

питания

21,14 134948 Шайба

5 134915 Винт ST2.9х14 21,15 134949 Гайка М4

6 134916

Трубка

гофрированная

21,16 134950 Щеткодержатель

7 134917 Контактор 21,17 134951 Емкость

8 134918 Выключатель 22 134952 Корпус катушки

9 134919

Кнопка блокировки

выключателя

23 134953 Кожух катушки

10 134920

Пружина кнопки

блокировки

24 134954 Шпулька

11 134921

Клавиша

выключателя

25 134955 Пружина

12 134922 Провод 2 26 134956 Леска нейлоновая

13 134923 Ручка левая 27 134957 Гайка М4

14 134924 Вкладыш 1 28 134958 Винт М4х10

15 134925 Вкладыш 2 29 134959 Наклейка

16 134926 Винт ST2.9х10 30 134960 Наклейка 2

17 134927 Гайка М6 31 134961

Наклейка

предупредительная

18 134928 Кожух левый 32 134962 Кожух правый

19 134929 Провод 1 33 134963 Винт ST3.9х8

20 134930 Конденсатор 34 134964 Винт барашковый

21,1 134931 Статор 35 134965

Наклейка

предупредительная 2

21,2 134932 Ротор 36 134966 Винт ST 3.9х16

21.3. 134933 Подшипник 607-2Z 37 134967 Заклепка

21,4 134934 Подшипник 608-2Z 38 134968 Колпак

21,5 134935 Зажим 39 134969 Гайка М6

21,6 134936 Скоба передняя 40 134970 Кожух защитный

21,7 134937 Скоба задняя 41 134971 Зажим

21.8.1 134938

Крышка

щеткодержателя

42 134972 Кожух ножа

21.8.2 134939 Пружина 43 134973 Нож

21.8.3 134940 Щетка угольная 44 134974 Винт

21.8.4 134941 Провод щетки 45 134975 Блок резиновый

21.9.1 134942 Провод внутренний 46 56499 Катушка в сборе

21.9.2 134943 Проводник медный 47 56498

Шпулька с леской в

сборе

21,10 134944

Труба гофрированная

4х10

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключайте

триммер к сети питания до тех пор,

пока внимательно не ознакомитесь с

изложенными в «Руководстве» реко-

мендациями.

ЗАПРЕЩАЕТСЯ работать с триммером

в утомленном или болезненном состо-

янии, а также в состоянии алкогольно-

го или наркотического опьянения.

ВНИМАНИЕ! В процессе работы с

триммером не допускайте нахождения

в рабочей зоне детей, посторонних

лиц и животных. Они могут быть трав-

мированы выбросом камней или иных

предметов.

4.1. Ознакомьтесь с назначением, прин-

ципом действия, приемами работы и

максимальными возможностями вашего

триммера.

4.2. Для подключения триммера к элек-

трической сети используйте удлинитель,

оснащенный специальными брызгоза-

щитными разъемами. Не допускайте не-

правильной эксплуатации шнура питания

и удлинителя. Не тяните за шнур при от-

соединении вилки от розетки. Оберегайте

шнур от скручивания, заломов, нагрева-

ния, попадания масла, воды и повреж-

дения об острые кромки. Не используйте

шнур питания триммера с повреждённой

изоляцией.

ЗАПРЕЩАЕТСЯ эксплуатация тримме-

ра в условиях воздействия капель и

брызг (на открытых площадках во вре-

мя дождя и после), вблизи воспламе-

няющихся жидкостей или газов, а так

же в условиях чрезмерной запылённо-

сти воздуха.

4.3. Не подвергайте триммер воздей-

ствию резких температурных перепадов,

способных вызвать образование конден-

сата на деталях электродвигателя. Ре-

комендуется не включать его в течение.

времени достаточного для

устранения

конденсата.

ВНИМАНИЕ! Во время работы с элек-

трическим триммером избегайте со-

прикосновения с заземлёнными по-

верхностями.

4.4. Перед первым включением тримме-

ра обратите внимание на правильность

сборки и надежность установки всех ком-

плектующих единиц.

4.5. Проверьте работоспособность вы-

ключателя, состояние рабочего органа и

защитных приспособлений. При необхо-

димости обратитесь в специализирован-

ный Сервис-центр уполномоченный ООО

«ЭНКОР-Инструмент-Воронеж».

4.6. Используйте триммер только по на-

значению. Применяйте оснастку, пред-

назначенную для работы с триммером.

Не допускается самостоятельное прове-

дение модификаций триммера, а также

использование триммера для работ, не

регламентированных данным «Руковод-

ством».

4.7. Во избежание получения травмы при

работе с триммером надевайте

защитные

очки или маску, перчатки, облегающую

одежду и прочную обувь.

4.8. Не допускайте повреждения элек-

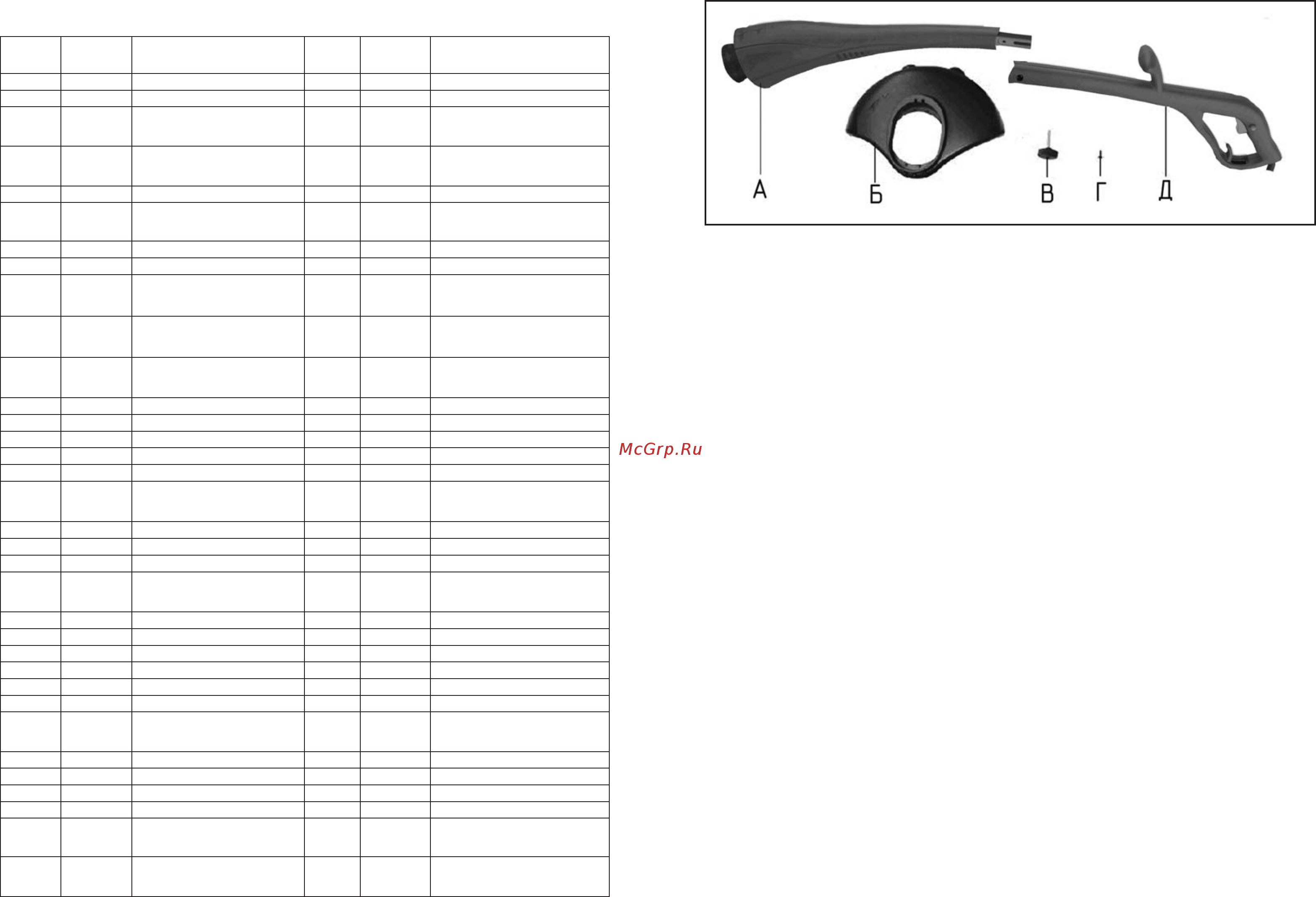

Рис. 1
