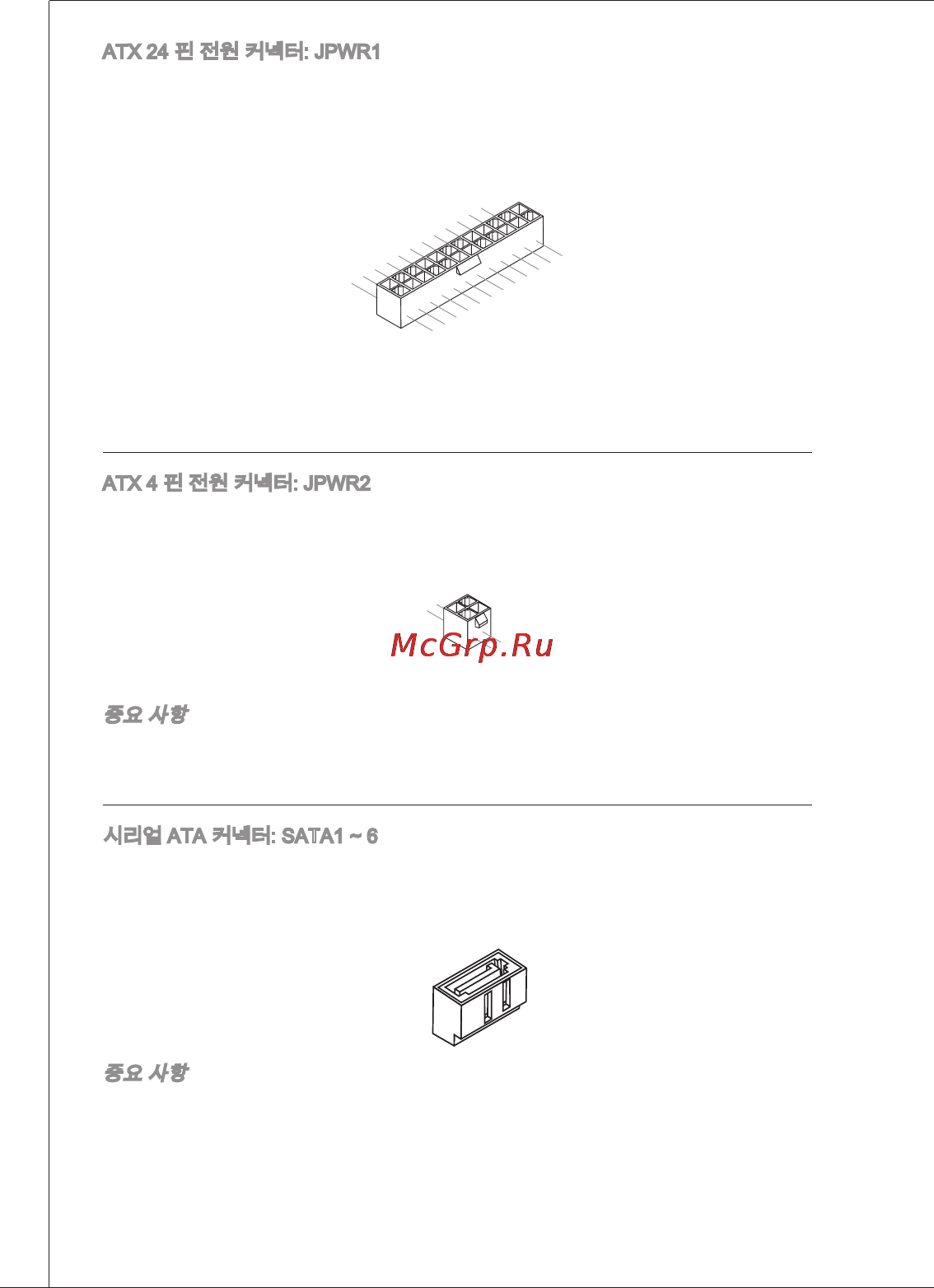

atX 24 핀 전원 커넥터: JPWR

이 커넥터를 사용하여 atX 24 핀 전원 공급 장치를 연결할 수 있습니다. atX 24 핀

전원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되

었는지, 핀이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안

쪽으로 꽉 맞게 누릅니다.

13 .+3 .3

1. +3. 3

14 .-1 2V

2. +3. 3

15 .Gr ound

.G rou nd

16 .PS -ON

4. +5

17 .Gr ound

.G rou nd

18 .Gr ound

6. +5V

19 .Gr ound

.G rou nd

22 .+5

10 .+1 2V

20 .Re s

8. PW

R O

23 .+5

.+ 12V

21 .+5

9. 5VS B

24 .Gr ound

12 .+3 .3

atX 4 핀 전원 커넥터: JPWR2

이 4 핀 전원 커넥터는 CPu에 전원을 공급하는 데 사용됩니다.

4. +12 V

.G rou nd

3. +12 V

.G rou nd

중요 사항

모든 전원 커넥터가 올바른 atX 전원 공급 장치에 연결되어 메인보드의 작동이 안

정적인지 확인하세요.

시리얼 ata 커넥터: Sata ~ 6

이 커넥터는 고속의 시리얼 ata 인터페이스 포트에 사용됩니다. 각 커넥터는 하나

의 시리얼 ata 장치에 연결할 수 있습니다.

중요 사항

시리얼 ata 케이블을 90도로 꺾지 마세요. 그럴 경우, 전송 중 데이터가 손실될

수 있습니다.
