ШТРИХ–М NCR-001K [7/32] Разборка

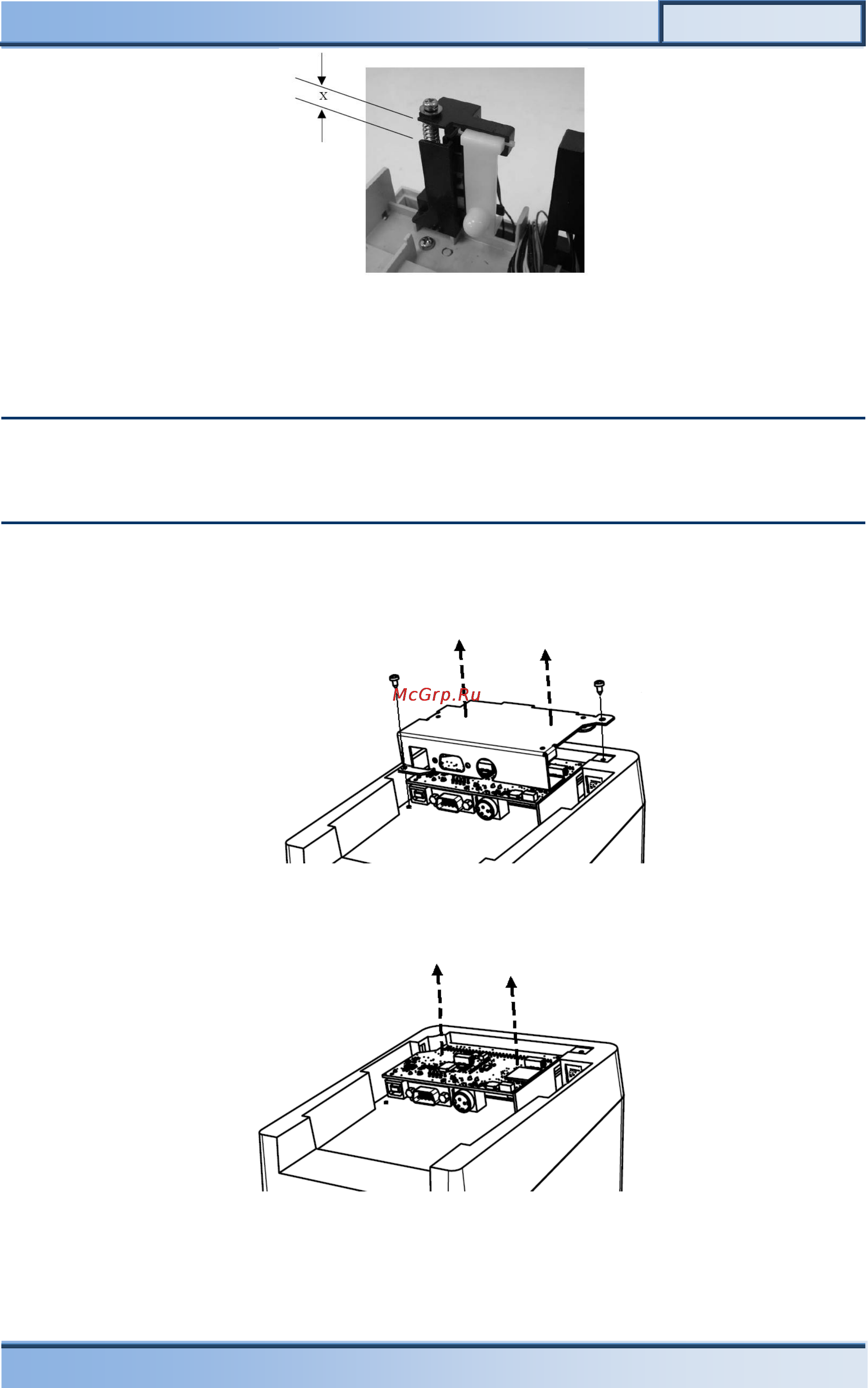

![ШТРИХ–М NCR-001K [7/32] Разборка](/views2/1175211/page7/bg7.png)
ПТК NCR–001К
7
3. Поворачивая винт по часовой или против часовой стрелки установите Х=8,0
мм (это соответствует 4,5 м чековой ленты);
4. После окончания настройки установите верхнюю часть корпуса.
Разборка
Внимание! Перед началом работы:
1- Отключите хост и обесточьте ПТК.
2- Отсоедините кабель питания и интерфейсный кабель от ПТК.
3- Убедитесь, что механизм принтера защищѐн от электростатического разряда.
Извлечение системной платы
1. Удалите 2 винта соединяющие пластину системной платы с корпусом ПТК и
снимите пластину:
2. Для снятия системной платы потяните плату вверх, до ее извлечения из
разъема:
3. Отсоедините кабель идущий к плате.
