Весы ШТРИХ-ПРИНТ 4.5 Руководство оператора
1.5 Описание дисплея

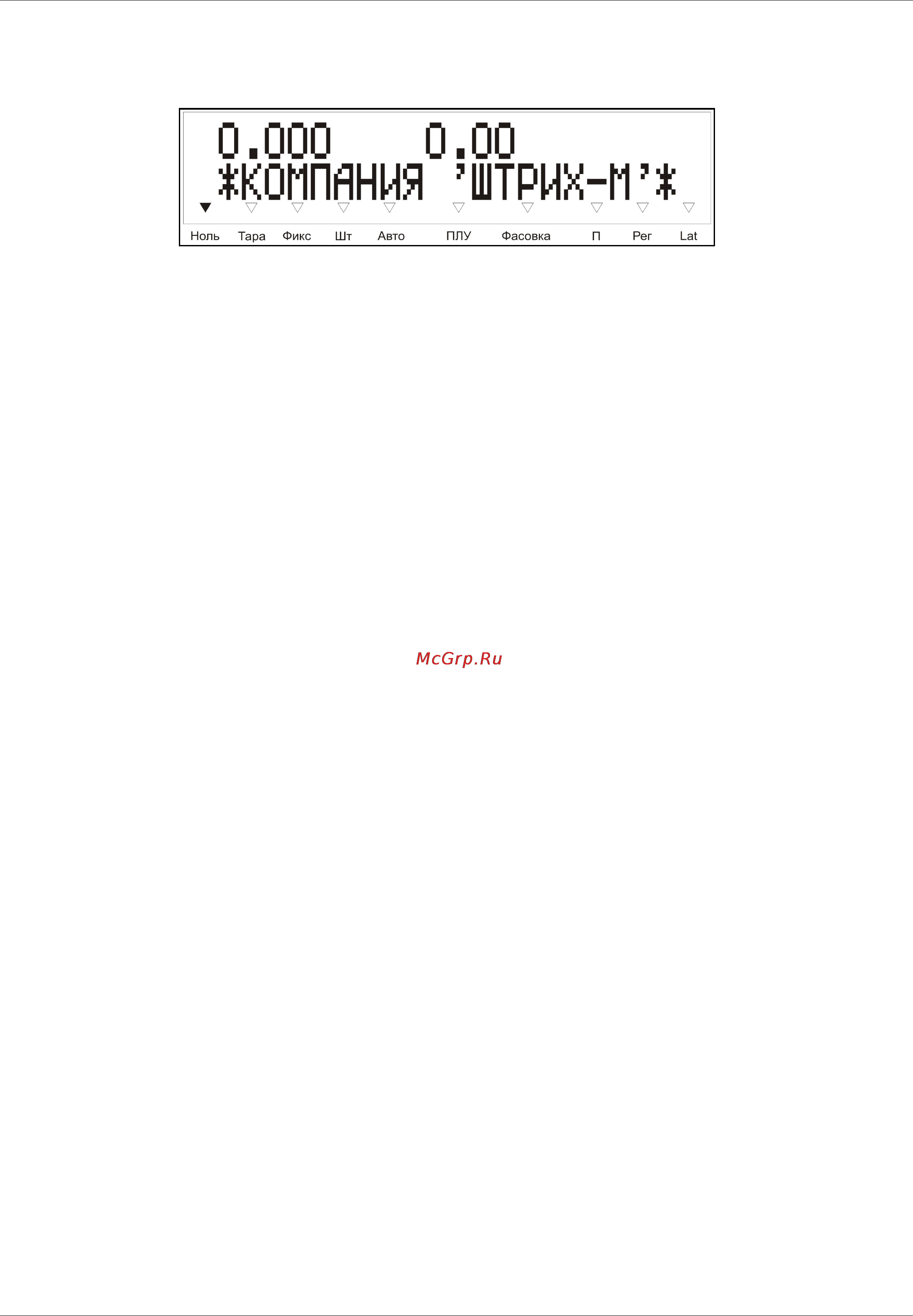

Рис. 6
Дисплей весов, см. рисунок 6, включает в себя две строки, на которых может выводится различная
информация. В основном режиме весов в верхней строке дисплея выводится, слева направо:
● масса взвешиваемого товара, в кг, или количество штучного товара, в шт.;
● цена товара, в рублях за кг;
● рассчитанная стоимость товара, если расчет возможен.
Вторая строка дисплея предназначена для вывода различной информации, однако в основном режиме
она предназначена в первую очередь для вывода наименования выбранного товара.
При работе весов в нижней части дисплея отображаются треугольники, называемые указателями
дисплея. Каждый указатель дисплея имеет название, написанное непосредственно под ним. Назначение
указателей дисплея описано ниже.
НОЛЬ: Указывает, что платформа / чаша весов пуста (масса груза равна нулю). Если на платформе / чаше
находится груз, указатель гаснет.
ТАРА: Включен в режиме выборки массы тары, при этом на индикаторе массы отображается масса нетто.
ФИКС: Включен, если измеренная масса груза стабильна и находится в диапазоне взвешивания от
наименьшего предела взвешивания (Min) до наибольшего предела взвешивания (Max). В этом случае
возможна печать этикетки, если она не запрещена в системном меню (уточните у администратора). Значения
Min и Max весов указываются на специальной наклейке под дисплеем. Печать этикетки без включенного
указателя возможна, если выключен указатель Фасовка, то есть когда режим фасовки выключен.
ШТ: Используется только в режиме штучного товара. Включен в режиме редактирования количества, выключен
в режиме редактирования цены.
АВТО: Указывает, что режим автопечати включен (см. пункт 2.9 Дополнительные возможности).
ПЛУ: Указывает, что товар выбран.
ФАСОВКА: Указывает, что режим фасовки включен (см. пункт 2.9 Дополнительные возможности).
П: Указывает, что сумматор не пуст.
РЕГ: При включенном указателе клавиатура находится в верхнем регистре (см. пункт 1.3 Описание
клавиатуры быстрого доступа).
LAT: Не используется.
11
