Инструкция по смене версии ПО

Внимание! Данная инструкция может применяться только для весов с увеличенной памятью, т.е. с

установленной главной платой SME807.41.000СБ.

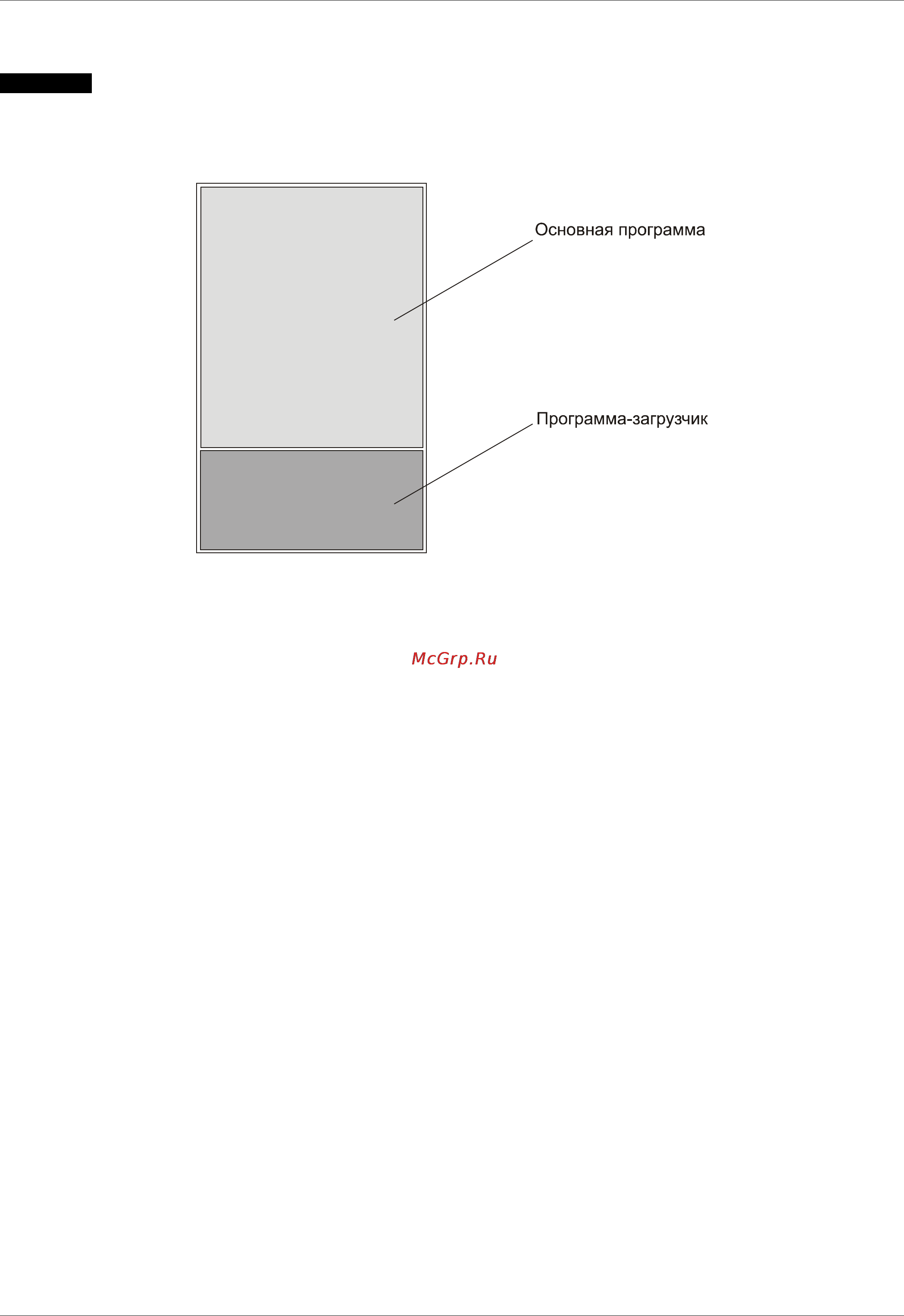

Программное обеспечение для микроконтролера состоит из двух частей: программы-загрузчика и основного

программного обеспечения (ПО).

Программа-загрузчик прошивается в микроконтроллер на заводе-изготовителе и защищается с

помощью lock-битов от чтения и записи через разъем программирования (разъем Х11 — см. Рисунок 26).

Программа-загрузчик необходима, чтобы работать с основным ПО, например обновлять версию основного ПО.

При включении устройства сначала всегда запускается программа-загрузчик.

Основное программное обеспечение необходимо для работы весов. С помощью специальной утилиты

update.exe можно обновлять версию основного ПО с ПК по интерфейсу RS232 с помощью кабеля «Весы - ПК»

LP1.23.000 СБ из комплекта поставки весов ШТРИХ-ПРИНТ. Чтение и запись основного ПО через разъем

программирования (разъем Х11 - см. рисунок 26) также заблокированы с помощью lock-битов

микроконтролллера.

Запуск утилиты выполняется следующим образом:

update.exe [файл прошивки] -СОМ[№порта] -[скорость интерфейса],

[файл прошивки] — указывается диск, путь к файлу прошивки и полное имя файла с расширением,

скорость = 115200.

Для запуска утилиты можно использовать командную строку или написать bat-файл. Файл прошивки

поставляется в закодированном виде, и может быть использован только совместно с утилитой update.exe.

Также можно использовать сервисную утилиту Bl_util.exe, которая представляет собой программу с

интерактивным интерфейсом, запускающим утилиту update.exe, что более удобно.

Порядок действий

Процедура обновления версии ПО производится следующим образом:

1. Подключите весы через разъем инерфейса RS232 к com-порту ПК с помощью кабеля «ПК — весы».

2. Включите весы. При включении весов запускается программа-загрузчик, а на экране в течение нескольких

секунд отображается версия дисплея (см. Рисунок 56). Если в это время нажать любую клавишу весов (для

примера пусть это будет клавиша С), весы входят в режим ожидания обновления основного ПО, при этом на

экране отображается надпись «Загрузчик Штрих-Принт 4.5 Статус: ожидание...». Запустите утилиту для

изменения версии ПО - на экране монитора появится окно с отображением хода выполнения программы (см.

Рисунок 57), а на экране весов статус сменит значение на «идет запись». При завершении прошивки статус

сменится на «выполнено», а весы будут издавать повторяющийся звуковой сигнал. Прошивка завершена,

выключите и включите вновь весы.
